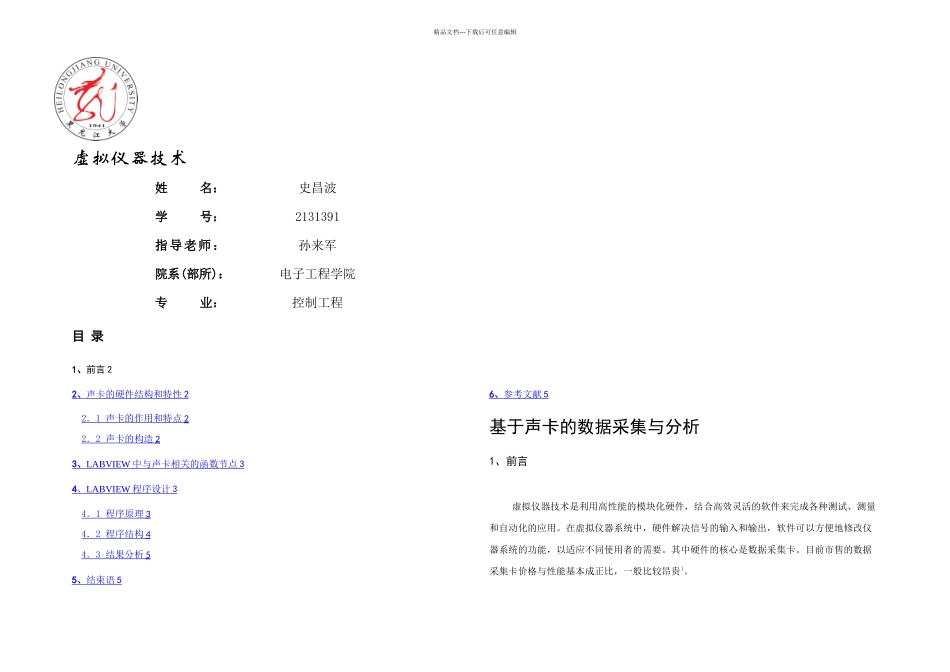

labview声音采集系统_第1页
1/6

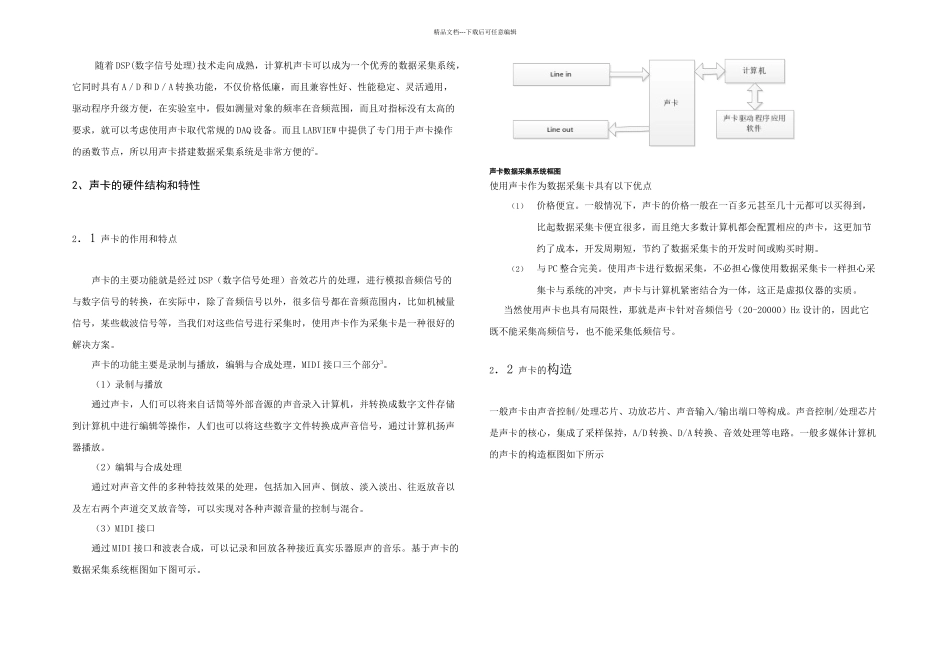

labview声音采集系统_第2页
2/6

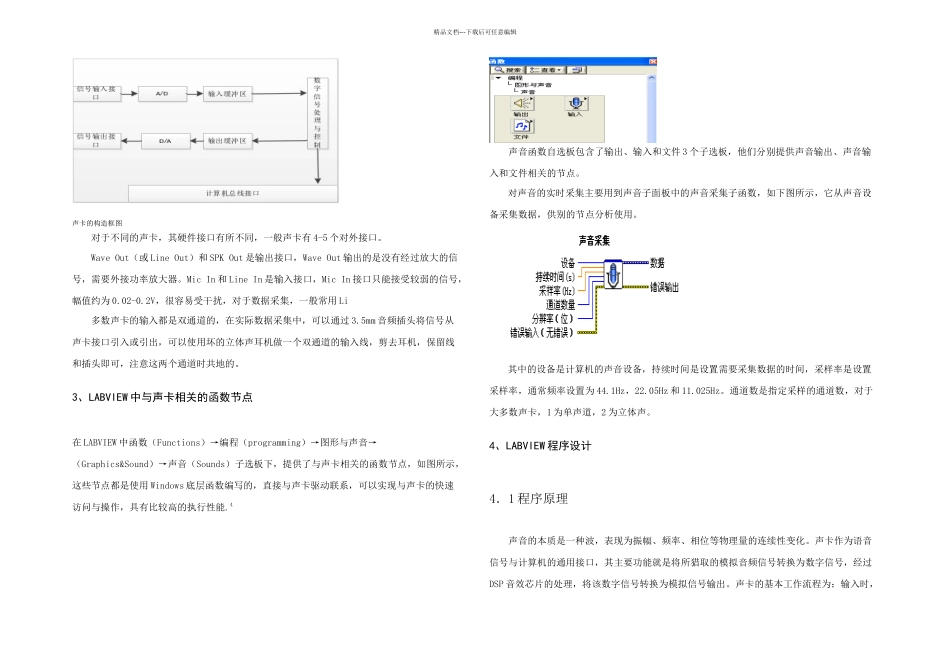

labview声音采集系统_第3页
3/6
精品文档---下载后可任意编辑虚拟仪器技术姓 名:史昌波学 号:2131391指导老师:孙来军院系(部所):电子工程学院专 业:控制工程目 录1、前言 22 、 声卡的硬件结构和特性 2 2 . 1 声卡的作用和特点 2 2 . 2 声卡的构造 2 3 、 LABVIEW 中与声卡相关的函数节点 3 4 、 LABVIEW 程序设计 3 4 . 1 程序原理 3 4 . 2 程序结构 4 4 . 3 结果分析 5 5 、 结束语 5 6 、 参考文献 5 基于声卡的数据采集与分析1、前言虚拟仪器技术是利用高性能的模块化硬件,结合高效灵活的软件来完成各种测试、测量和自动化的应用。在虚拟仪器系统中,硬件解决信号的输入和输出,软件可以方便地修改仪器系统的功能,以适应不同使用者的需要。其中硬件的核心是数据采集卡。目前市售的数据采集卡价格与性能基本成正比,一般比较昂贵1。精品文档---下载后可任意编辑随着 DSP(数字信号处理)技术走向成熟,计算机声卡可以成为一个优秀的数据采集系统,它同时具有 A/D 和 D/A 转换功能,不仅价格低廉,而且兼容性好、性能稳定、灵活通用,驱动程序升级方便,在实验室中,假如测量对象的频率在音频范围,而且对指标没有太高的要求,就可以考虑使用声卡取代常规的 DAQ 设备。而且 LABVIEW 中提供了专门用于声卡操作的函数节点,所以用声卡搭建数据采集系统是非常方便的2。2、声卡的硬件结构和特性2.1 声卡的作用和特点声卡的主要功能就是经过 DSP(数字信号处理)音效芯片的处理,进行模拟音频信号的与数字信号的转换,在实际中,除了音频信号以外,很多信号都在音频范围内,比如机械量信号,某些载波信号等,当我们对这些信号进行采集时,使用声卡作为采集卡是一种很好的解决方案。声卡的功能主要是录制与播放,编辑与合成处理,MIDI 接口三个部分3。(1)录制与播放通过声卡,人们可以将来自话筒等外部音源的声音录入计算机,并转换成数字文件存储到计算机中进行编辑等操作,人们也可以将这些数字文件转换成声音信号,通过计算机扬声器播放。(2)编辑与合成处理通过对声音文件的多种特技效果的处理,包括加入回声、倒放、淡入淡出、往返放音以及左右两个声道交叉放音等,可以实现对各种声源音量的控制与混合。(3)MIDI 接口通过 MIDI 接口和波表合成,可以记录和回放各种接近真实乐器原声的音乐。基于声卡的数据采集系统框图如下图可示。声卡数据采集系统框图使用声卡作为数据采集卡具有以下优...
