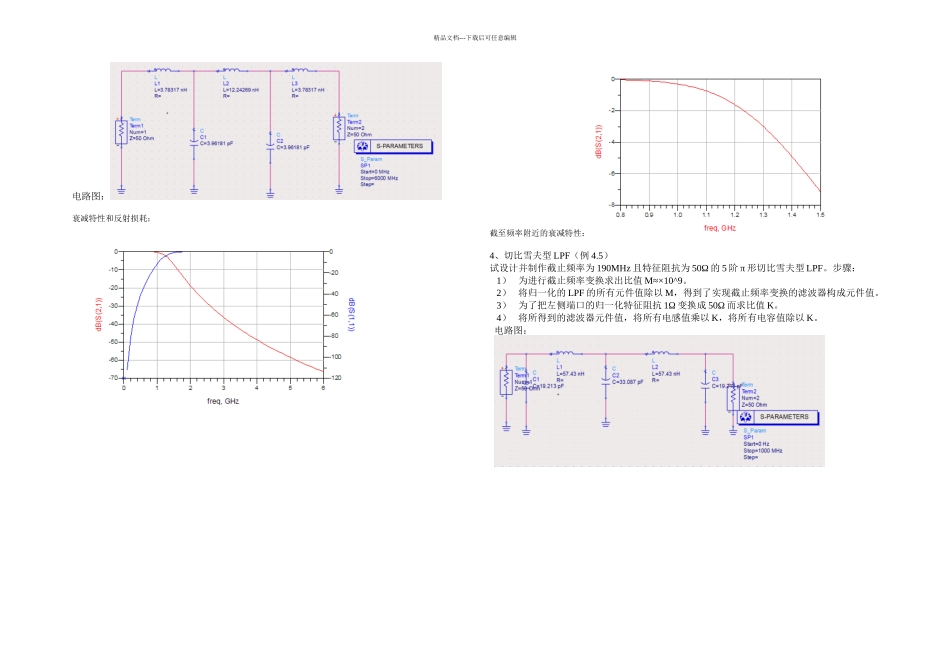

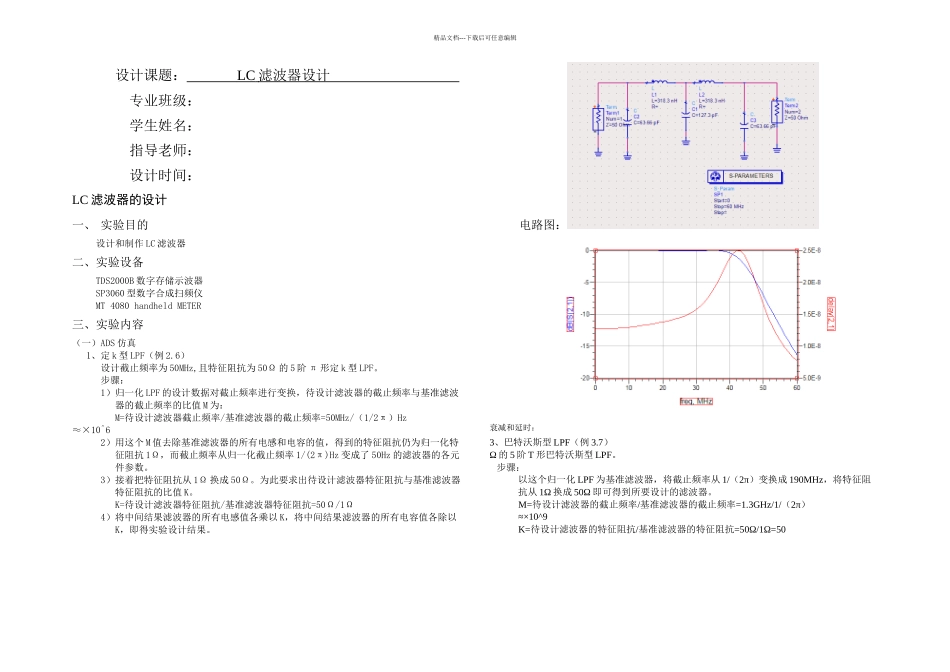

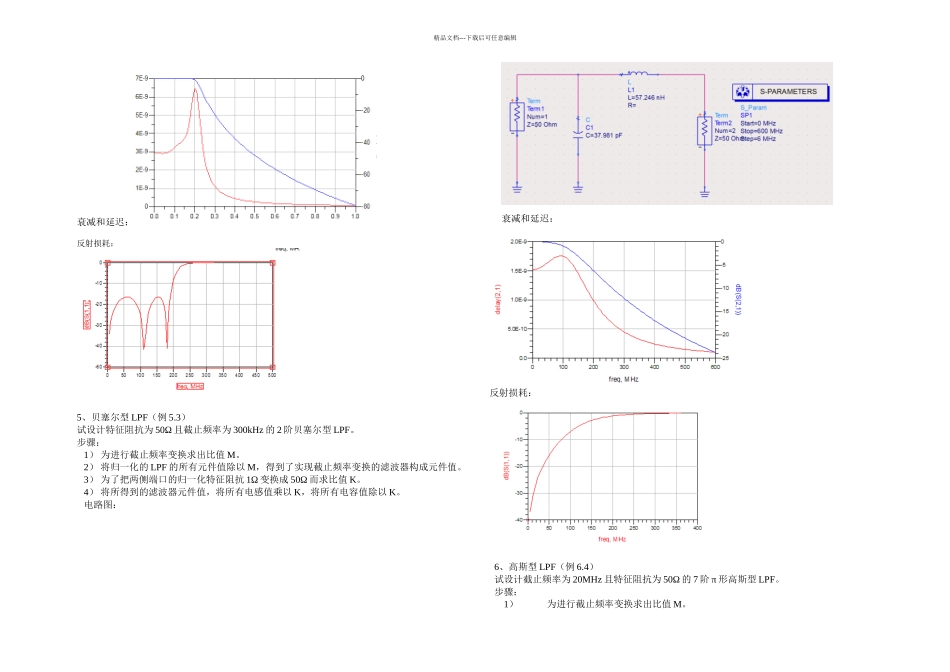

精品文档---下载后可任意编辑设计课题： LC 滤波器设计 专业班级：学生姓名：指导老师：设计时间：LC 滤波器的设计一、 实验目的设计和制作 LC 滤波器二、实验设备TDS2000B 数字存储示波器SP3060 型数字合成扫频仪MT 4080 handheld METER三、实验内容（一）ADS 仿真 1、定 k 型 LPF（例 2.6） 设计截止频率为 50MHz,且特征阻抗为 50Ω 的 5 阶 π 形定 k 型 LPF。 步骤： 1）归一化 LPF 的设计数据对截止频率进行变换，待设计滤波器的截止频率与基准滤波器的截止频率的比值 M 为： M=待设计滤波器截止频率/基准滤波器的截止频率=50MHz/（1/2π）Hz≈×10^6 2）用这个 M 值去除基准滤波器的所有电感和电容的值，得到的特征阻抗仍为归一化特征阻抗 1Ω，而截止频率从归一化截止频率 1/(2π)Hz 变成了 50Hz 的滤波器的各元件参数。 3）接着把特征阻抗从 1Ω 换成 50Ω。为此要求出待设计滤波器特征阻抗与基准滤波器特征阻抗的比值 K。 K=待设计滤波器特征阻抗/基准滤波器特征阻抗=50Ω/1Ω 4）将中间结果滤波器的所有电感值各乘以 K，将中间结果滤波器的所有电容值各除以K，即得实验设计结果。 电路图：衰减和延时：3、巴特沃斯型 LPF（例 3.7）Ω 的 5 阶 T 形巴特沃斯型 LPF。 步骤：以这个归一化 LPF 为基准滤波器，将截止频率从 1/（2π）变换成 190MHz，将特征阻抗从 1Ω 换成 50Ω 即可得到所要设计的滤波器。M=待设计滤波器的截止频率/基准滤波器的截止频率=1.3GHz/1/（2π）≈×10^9K=待设计滤波器的特征阻抗/基准滤波器的特征阻抗=50Ω/1Ω=50精品文档---下载后可任意编辑电路图：衰减特性和反射损耗：截至频率附近的衰减特性：4、切比雪夫型 LPF（例 4.5）试设计并制作截止频率为 190MHz 且特征阻抗为 50Ω 的 5 阶 π 形切比雪夫型 LPF。步骤：1） 为进行截止频率变换求出比值 M≈×10^9。2） 将归一化的 LPF 的所有元件值除以 M，得到了实现截止频率变换的滤波器构成元件值。3） 为了把左侧端口的归一化特征阻抗 1Ω 变换成 50Ω 而求比值 K。4） 将所得到的滤波器元件值，将所有电感值乘以 K，将所有电容值除以 K。电路图：精品文档---下载后可任意编辑衰减和延迟：反射损耗：5、贝塞尔型 LPF（例 5.3）试设计特征阻抗为 50Ω 且截止频率为 300kHz 的 2 阶贝塞尔型 LPF。步骤：1） 为进行截止频率变换求出比值 M。2） 将...
