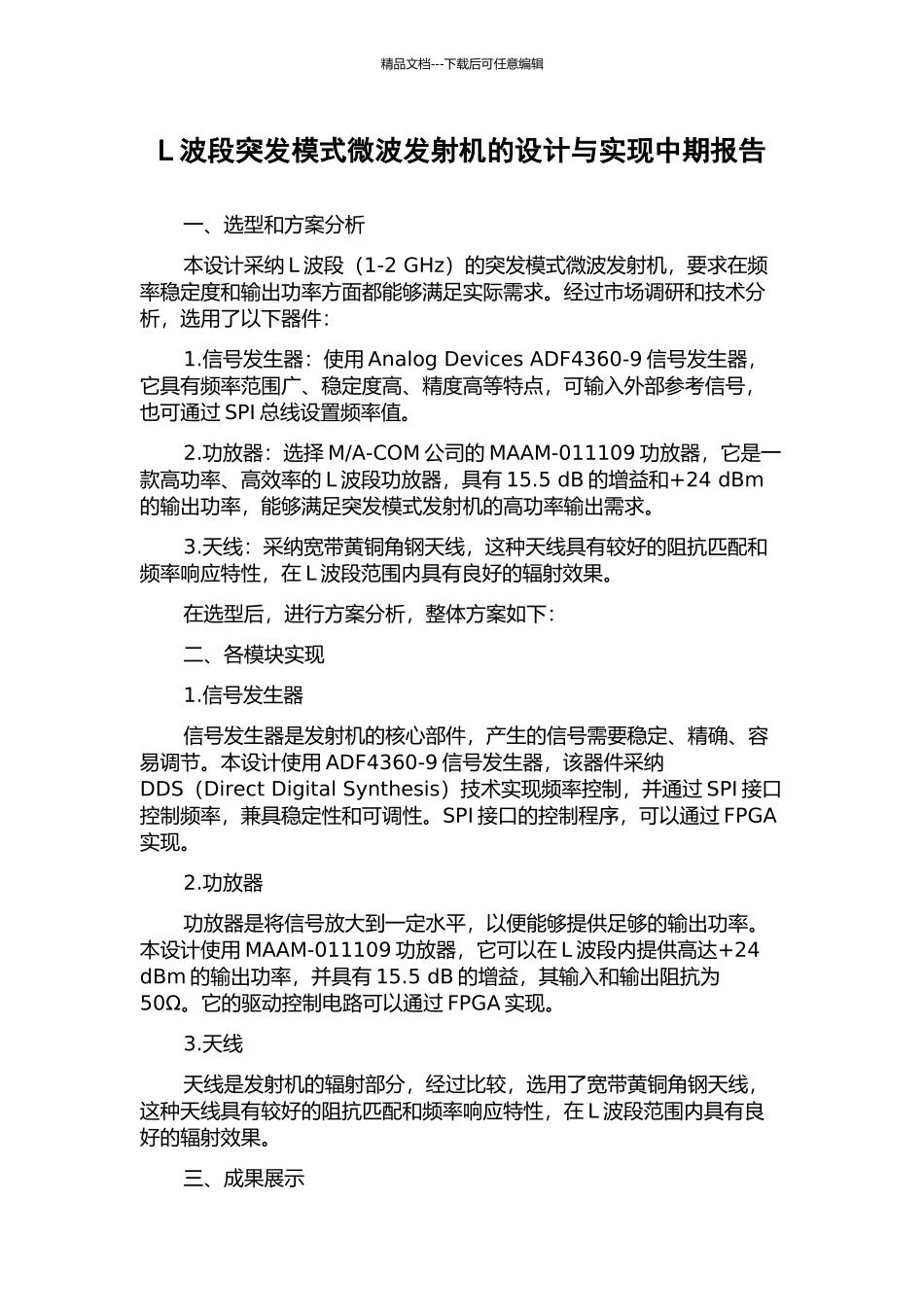

L波段突发模式微波发射机的设计与实现中期报告_第1页
1/2
L波段突发模式微波发射机的设计与实现中期报告_第2页
2/2
精品文档---下载后可任意编辑L 波段突发模式微波发射机的设计与实现中期报告一、选型和方案分析本设计采纳 L 波段(1-2 GHz)的突发模式微波发射机,要求在频率稳定度和输出功率方面都能够满足实际需求。经过市场调研和技术分析,选用了以下器件:1.信号发生器:使用 Analog Devices ADF4360-9 信号发生器,它具有频率范围广、稳定度高、精度高等特点,可输入外部参考信号,也可通过 SPI 总线设置频率值。2.功放器:选择 M/A-COM 公司的 MAAM-011109 功放器,它是一款高功率、高效率的 L 波段功放器,具有 15.5 dB 的增益和+24 dBm的输出功率,能够满足突发模式发射机的高功率输出需求。3.天线:采纳宽带黄铜角钢天线,这种天线具有较好的阻抗匹配和频率响应特性,在 L 波段范围内具有良好的辐射效果。 在选型后,进行方案分析,整体方案如下:二、各模块实现1.信号发生器信号发生器是发射机的核心部件,产生的信号需要稳定、精确、容易调节。本设计使用 ADF4360-9 信号发生器,该器件采纳DDS(Direct Digital Synthesis)技术实现频率控制,并通过 SPI 接口控制频率,兼具稳定性和可调性。SPI 接口的控制程序,可以通过 FPGA实现。2.功放器功放器是将信号放大到一定水平,以便能够提供足够的输出功率。本设计使用 MAAM-011109 功放器,它可以在 L 波段内提供高达+24 dBm 的输出功率,并具有 15.5 dB 的增益,其输入和输出阻抗为50Ω。它的驱动控制电路可以通过 FPGA 实现。3.天线天线是发射机的辐射部分,经过比较,选用了宽带黄铜角钢天线,这种天线具有较好的阻抗匹配和频率响应特性,在 L 波段范围内具有良好的辐射效果。三、成果展示精品文档---下载后可任意编辑本设计的所有硬件和软件模块均已完成布局和调试,下一步将对整个系统进行集成测试和性能测试。四、总结本设计采纳了 ADF4360-9 信号发生器、MAAM-011109 功放器和黄铜角钢天线,经过硬件和软件的调优,可以实现 L 波段突发模式微波发射机的功能要求。整个系统的功耗较小,成本也较低,适用于多种微波通信和雷达应用。
