L波段突发模式微波发射机的设计与实现开题报告

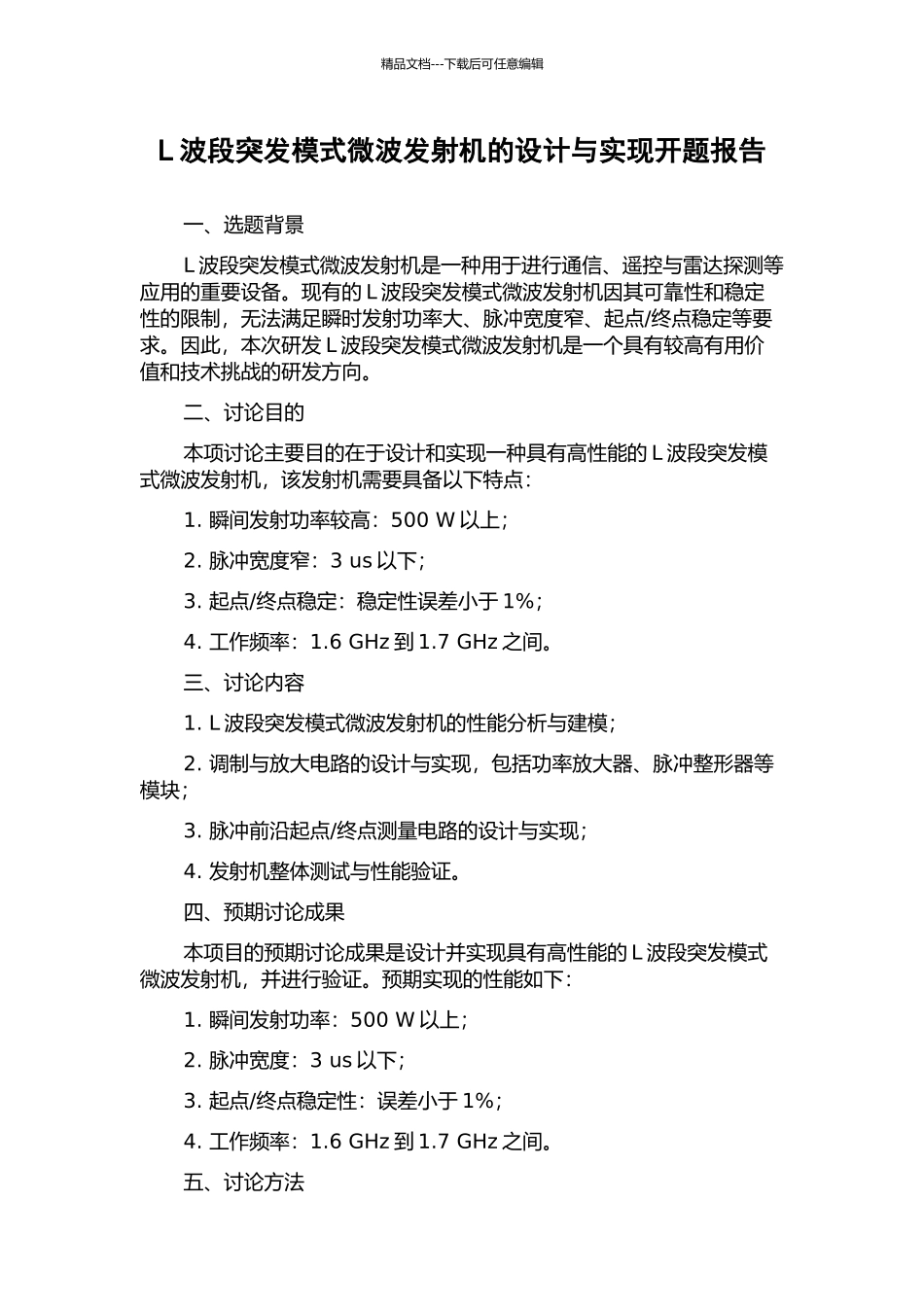

L波段突发模式微波发射机的设计与实现开题报告_第1页
1/3
L波段突发模式微波发射机的设计与实现开题报告_第2页
2/3

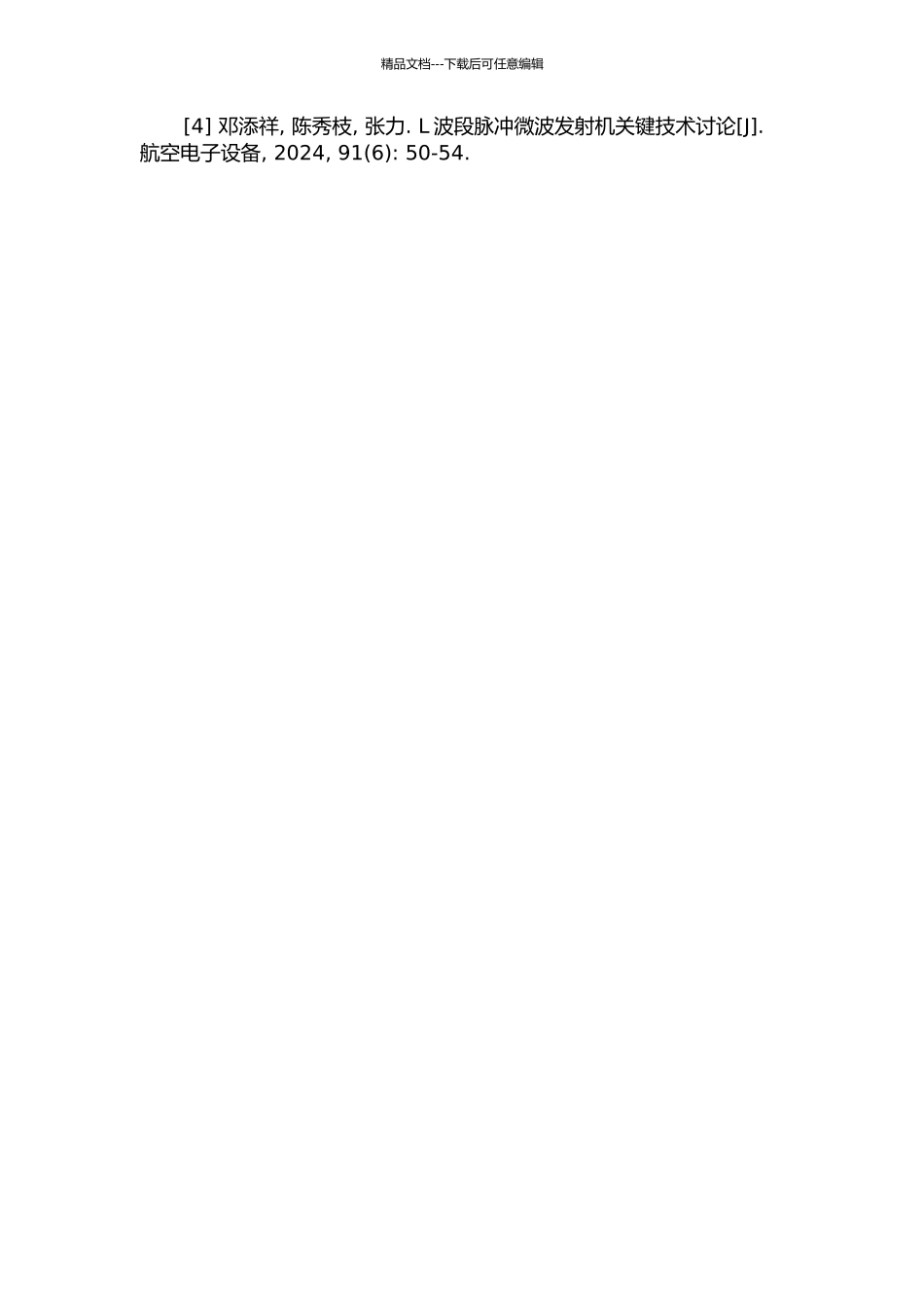

L波段突发模式微波发射机的设计与实现开题报告_第3页
3/3
精品文档---下载后可任意编辑L 波段突发模式微波发射机的设计与实现开题报告一、选题背景L 波段突发模式微波发射机是一种用于进行通信、遥控与雷达探测等应用的重要设备。现有的 L 波段突发模式微波发射机因其可靠性和稳定性的限制,无法满足瞬时发射功率大、脉冲宽度窄、起点/终点稳定等要求。因此,本次研发 L 波段突发模式微波发射机是一个具有较高有用价值和技术挑战的研发方向。二、讨论目的本项讨论主要目的在于设计和实现一种具有高性能的 L 波段突发模式微波发射机,该发射机需要具备以下特点:1. 瞬间发射功率较高:500 W 以上;2. 脉冲宽度窄:3 us 以下;3. 起点/终点稳定:稳定性误差小于 1%;4. 工作频率:1.6 GHz 到 1.7 GHz 之间。三、讨论内容1. L 波段突发模式微波发射机的性能分析与建模;2. 调制与放大电路的设计与实现,包括功率放大器、脉冲整形器等模块;3. 脉冲前沿起点/终点测量电路的设计与实现;4. 发射机整体测试与性能验证。四、预期讨论成果本项目的预期讨论成果是设计并实现具有高性能的 L 波段突发模式微波发射机,并进行验证。预期实现的性能如下:1. 瞬间发射功率:500 W 以上;2. 脉冲宽度:3 us 以下;3. 起点/终点稳定性:误差小于 1%;4. 工作频率:1.6 GHz 到 1.7 GHz 之间。五、讨论方法精品文档---下载后可任意编辑本次讨论主要采纳仿真和实验相结合的方法,通过电路设计和电路实验相结合的方式,逐步设计完成需要的电路,并对整体电路进行测试和性能验证,保证实际效果符合预期。具体的讨论方法包括:1. 利用 ADS 等模拟仿真软件,对 L 波段突发模式微波发射机进行性能分析建模,确定各部分电路参数和性能指标;2. 设计并制作调制与放大电路的 PCB 板,包括功率放大器、脉冲整形器等模块,通过实验对各模块进行性能测试;3. 进行脉冲前沿起点/终点测量电路的设计与实现,验证测量电路的准确性;4. 对整个发射机进行测试和性能验证,确保实际效果符合预期。六、进度安排本次讨论的总工期为 12 个月,根据以下安排进行:第 1-2 个月:进行调研和文献资料阅读,熟悉讨论方向。第 3-4 个月:对 L 波段突发模式微波发射机进行性能分析建模,确定各部分电路参数和性能指标。第 5-6 个月:设计并制作调制与放大电路的 PCB 板,包括功率放大器、脉冲整形器等模块,通过实验对各模块进行性能测试。第 7-8 个月:进行脉冲前沿起点/终点测量电...
