mm立式多喷嘴水喷射真空泵设计课程设计

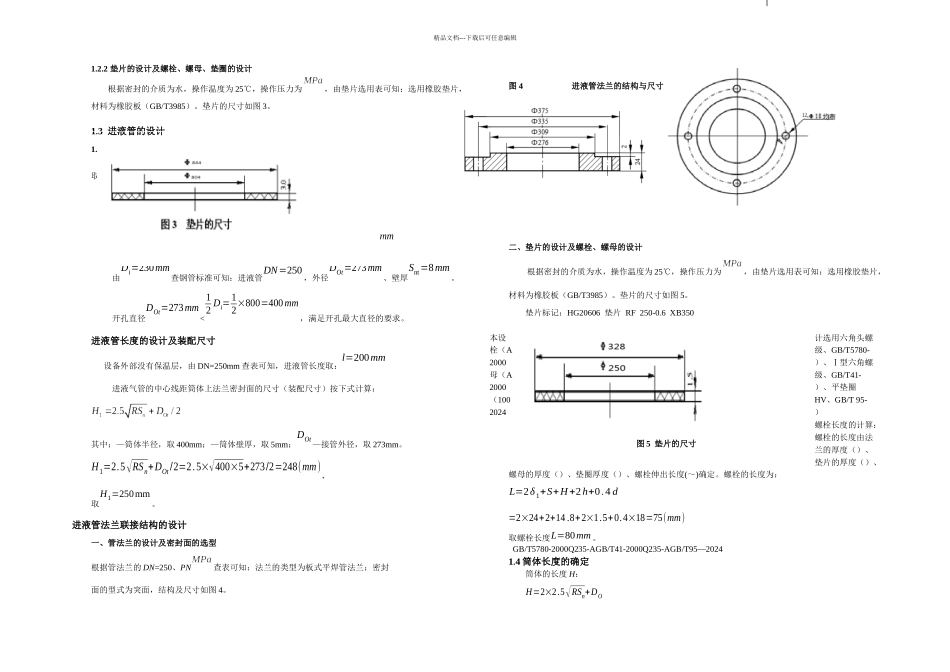

精品文档---下载后可任意编辑1.1 水室筒体的设计 11.3 进液管的设计 4第二章平板封头的设计 9第三章喷板的设计 113.1 喷嘴孔在喷板上的布置 113.2 喷板的稳定性计算 12第四章真空室的设计 134.1 真空室的长度设计 144.2 真空室的稳定性计算 144.3 真空室的法兰联接结构设计 164.4 真空室的部件图 20第五章喷嘴的设计 21第六章喉管、尾管的结构设计 226.1 喉管的设计 226.2 尾管的设计 22第七章压力试验 24第八章支座的设计 268.1 设备工作时总质量的估算 26第九章开孔补强的设计计算 299.1 水室开孔补强的设计计算 29第十章主要焊缝的结构与尺寸设计 32第十一章装配图及主要部件图的设计 33第十一章装配图及主要部件图的设计 3411.5 装配图及部件图 36参考文献 36pW=0.35 MPa，Q235-B，法兰材料选用 16Mn，1.1 的设计1.1.1 设计参数的确定设计压力：＝，取＝=×液体静压： 按筒高近似为H=1000mm 估算，因<5%，故可以忽略。计算压力： = = ×设计温度： 25+15=40℃焊缝系数： φ=0.85（单面焊透，局部无损探伤）钢板负偏差：＝（GB6654-96）因设备材料为尚耐腐蚀材料且为微弱单面腐蚀故取腐蚀裕量：＝1 1.1.2 筒体壁厚的强度计算假设筒体壁厚的Sn=5mm，由 Q235-B、=25℃、Sn=5mm查钢板的许用应力表可知＝113。根据Sd=pC Di2[σ ]t φ− pC+C1+C2得：考虑，则，圆整筒体壁厚太大，应重新假设，考虑到筒体壁厚的主要因素，应按刚度条件设计筒体壁厚。 1.1.3 筒体壁厚的刚度计算对于 Q235-B 制容器，当≤3800，≥2/1000 且不小于 3，另加并圆整至。故：Sn=3+1=4 mm考虑到筒体加工壁厚不小于 5mm，取Sn=5mm。1.2 筒体法兰联接结构的设计法兰的设计及密封面的选型根据法兰的 DN=800、PN查表可知：法兰的类型为甲型平焊法兰；密封面的型式为平面，结构及尺寸如图2。法兰标记：法兰800-0.6 JG/T4701-2024。材料： 16Mn螺栓规格：20螺栓数量： 24 精品文档---下载后可任意编辑1.2.2 垫片的设计及螺栓、螺母、垫圈的设计根据密封的介质为水，操作温度为 25℃，操作压力为，由垫片选用表可知：选用橡胶垫片，材料为橡胶板（GB/T3985）。垫片的尺寸如图 3。1.3 进液管的设计1.3.1 进液管直径的设计取进液管液体流速u=2.0m/s由q=Qg/Ql 得：Ql=Qg/q=180/0.6=300(m3/h)根据Ql=π4 Di2u得：Di=√4 Qlπu =√4×300π×2.0×3600=0.230(m)=230mm由Di=230mm查钢管标准可知：进液管DN...
