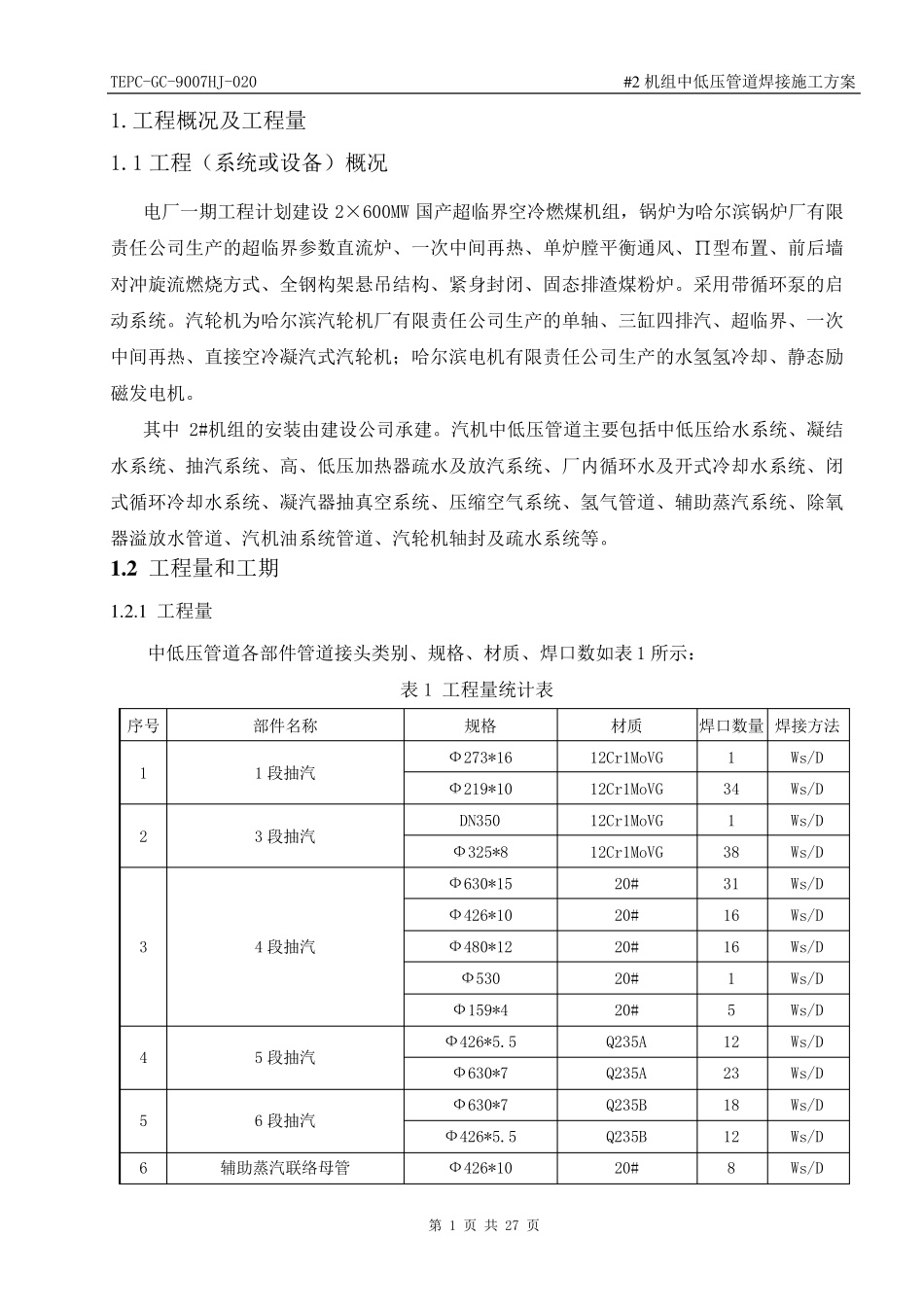

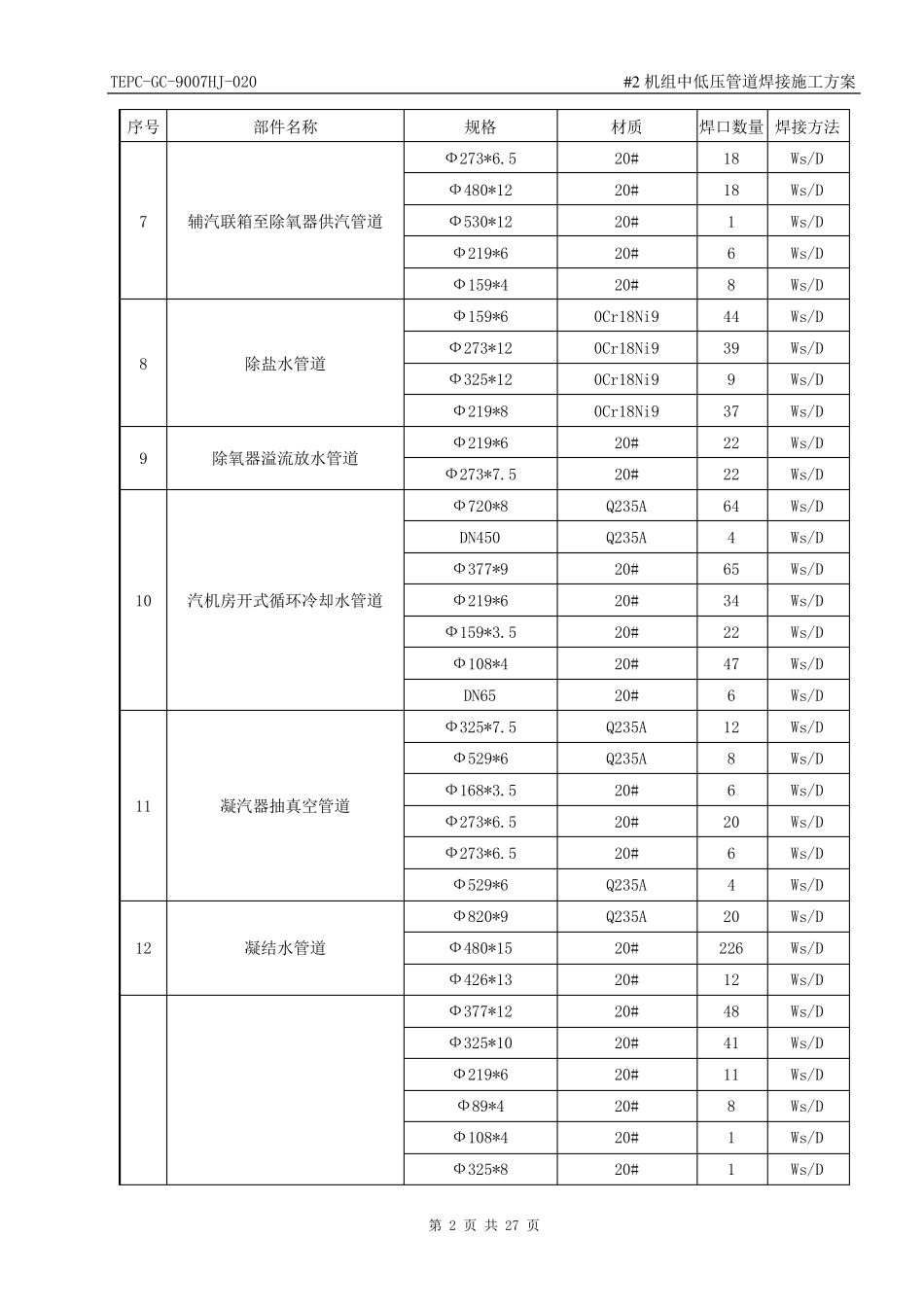

TEPC-GC-9007HJ-020 #2 机组中低压管道焊接施工方案 第 1 页 共 27 页 1.工程概况及工程量 1.1 工程（系统或设备）概况 电厂一期工程计划建设2×600MW 国产超临界空冷燃煤机组，锅炉为哈尔滨锅炉厂有限责任公司生产的超临界参数直流炉、一次中间再热、单炉膛平衡通风、∏型布置、前后墙对冲旋流燃烧方式、全钢构架悬吊结构、紧身封闭、固态排渣煤粉炉。采用带循环泵的启动系统。汽轮机为哈尔滨汽轮机厂有限责任公司生产的单轴、三缸四排汽、超临界、一次中间再热、直接空冷凝汽式汽轮机；哈尔滨电机有限责任公司生产的水氢氢冷却、静态励磁发电机。 其中2#机组的安装由建设公司承建。汽机中低压管道主要包括中低压给水系统、凝结水系统、抽汽系统、高、低压加热器疏水及放汽系统、厂内循环水及开式冷却水系统、闭式循环冷却水系统、凝汽器抽真空系统、压缩空气系统、氢气管道、辅助蒸汽系统、除氧器溢放水管道、汽机油系统管道、汽轮机轴封及疏水系统等。 1 .2 工程量和工期 1 .2 .1 工程量 中低压管道各部件管道接头 类 别 、规 格 、材 质 、焊口 数如 表 1 所 示 ： 表 1 工程量统计表 序 号 部件名 称 规 格 材 质 焊口 数量 焊接方法 1 1 段 抽汽 Ф 273*16 12Cr1MoVG 1 Ws/D Ф 219*10 12Cr1MoVG 34 Ws/D 2 3 段 抽汽 DN350 12Cr1MoVG 1 Ws/D Ф 325*8 12Cr1MoVG 38 Ws/D 3 4 段 抽汽 Ф 630*15 20# 31 Ws/D Ф 426*10 20# 16 Ws/D Ф 480*12 20# 16 Ws/D Ф 530 20# 1 Ws/D Ф 159*4 20# 5 Ws/D 4 5 段 抽汽 Ф 426*5.5 Q235A 12 Ws/D Ф 630*7 Q235A 23 Ws/D 5 6 段 抽汽 Ф 630*7 Q235B 18 Ws/D Ф 426*5.5 Q235B 12 Ws/D 6 辅助蒸汽联 络 母 管 Ф 426*10 20# 8 Ws/D TEPC-GC-9007HJ-020 # 2 机组中低压管道焊接施工方案 第 2 页 共 27 页 序号 部件名称 规格 材质 焊口数量 焊接方法 7 辅汽联箱至除氧器供汽管道 Ф273*6.5 20# 18 Ws/D Ф480*12 20# 18 Ws/D Ф530*12 20# 1 Ws/D Ф219*6 20# 6 Ws/D Ф159*4 20# 8 Ws/D 8 除盐水管道 Ф159*6 0Cr18Ni9 44 Ws/D Ф273*12 0Cr18Ni9 39 Ws/D Ф325*12 0Cr18Ni9 9 Ws/D Ф219*8 0Cr18Ni9 37 Ws/D 9 除氧器溢流放水管道 Ф219*6 20# 22 Ws/D Ф273*7.5 20# 22 Ws/D...
