发电厂电气部分设计

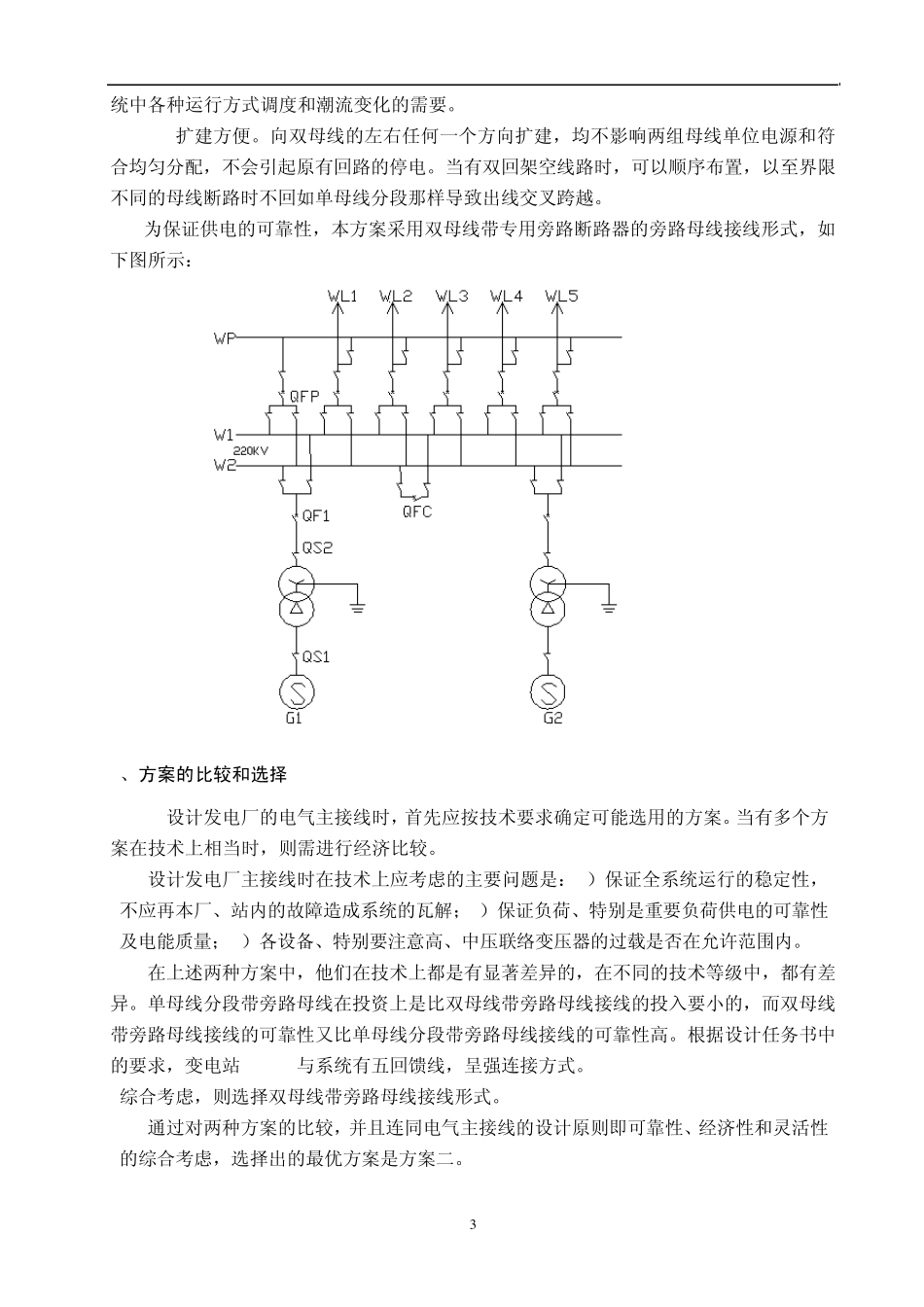

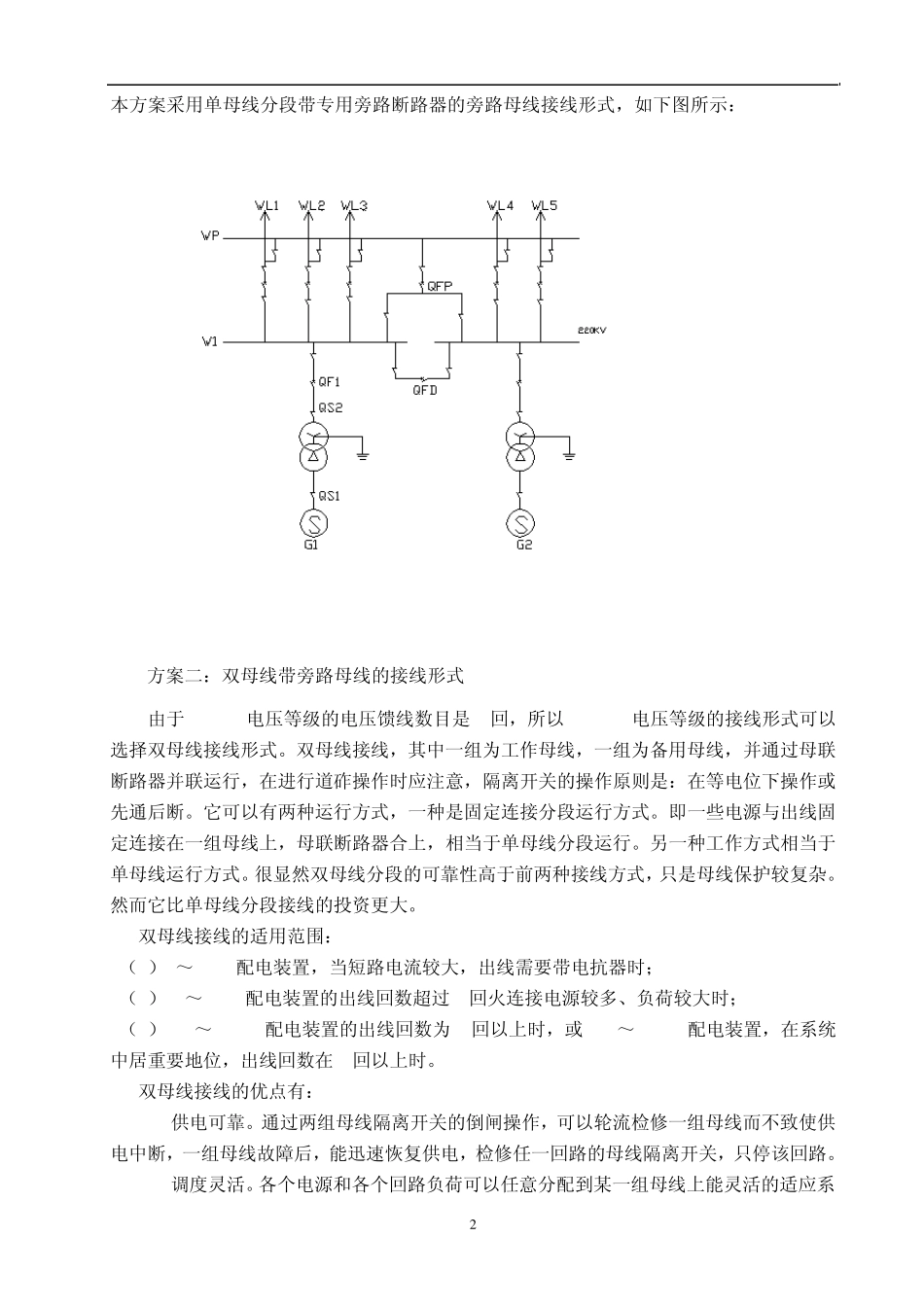

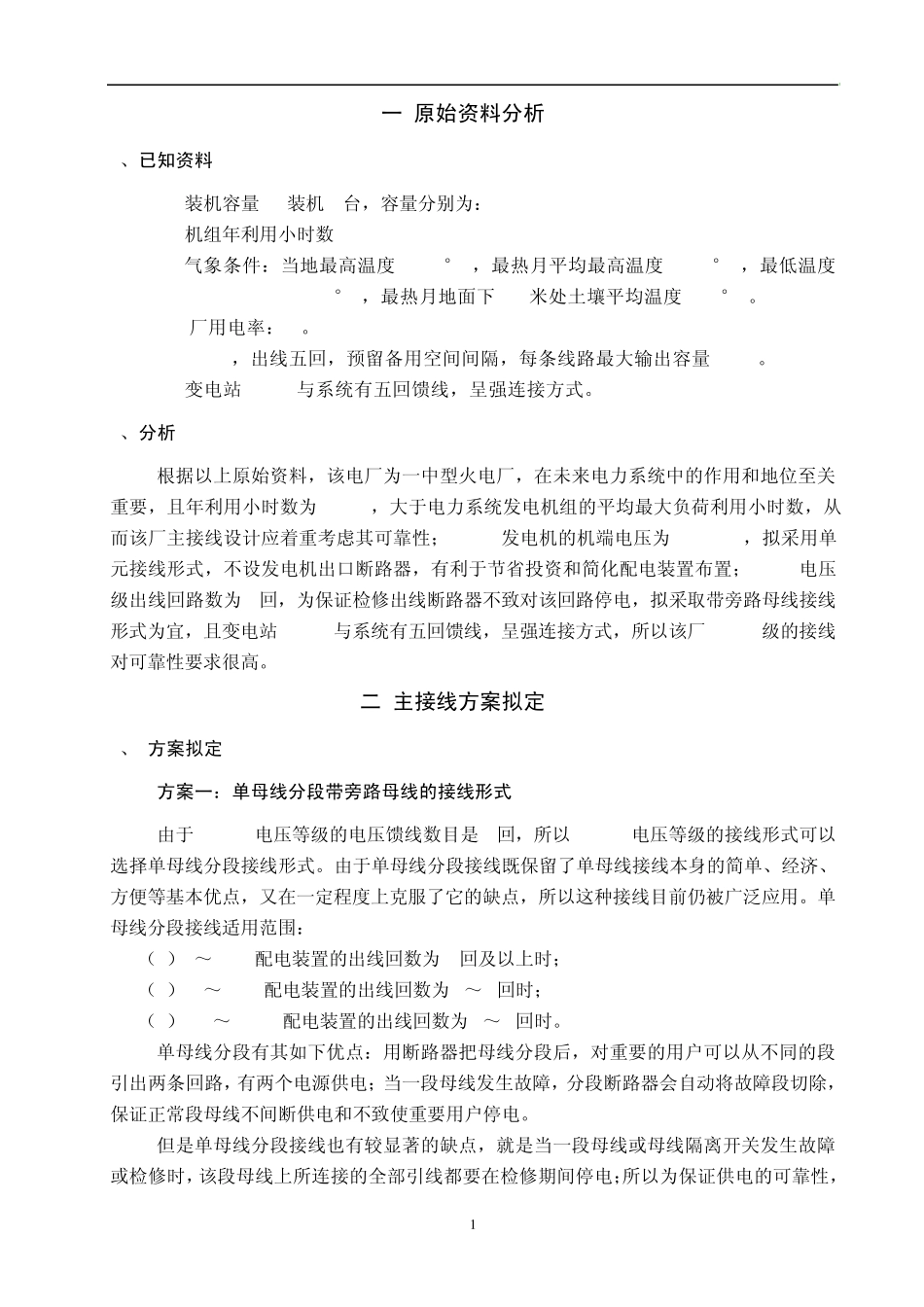

1 一 原始资料分析 1、已知资料 装机容量: 装机2台，容量分别为：2X200MW, UN=15.75KV 机组年利用小时数: Tmax=5500h 气象条件：当地最高温度41.7°C，最热月平均最高温度32.5°C，最低温度-18.6°C，最热月地面下0.8米处土壤平均温度25.3°C。 厂用电率：8%。 220KV，出线五回，预留备用空间间隔，每条线路最大输出容量200MVA。 变电站 220KV与系统有五回馈线，呈强连接方式。 2、分析 根据以上原始资料，该电厂为一中型火电厂，在未来电力系统中的作用和地位至关重要，且年利用小时数为5500h，大于电力系统发电机组的平均最大负荷利用小时数，从而该厂主接线设计应着重考虑其可靠性；200MW发电机的机端电压为15.75KV，拟采用单元接线形式，不设发电机出口断路器，有利于节省投资和简化配电装置布置；220KV电压级出线回路数为5回，为保证检修出线断路器不致对该回路停电，拟采取带旁路母线接线形式为宜，且变电站 220KV与系统有五回馈线，呈强连接方式，所以该厂 200KV级的接线对可靠性要求很高。 二 主接线方案拟定 1、 方案拟定 方案一：单母线分段带旁路母线的接线形式 由于 220KV 电压等级的电压馈线数目是 5回，所以 220 KV电压等级的接线形式可以选择单母线分段接线形式。由于单母线分段接线既保留了单母线接线本身的简单、经济、方便等基本优点，又在一定程度上克服了它的缺点，所以这种接线目前仍被广泛应用。单母线分段接线适用范围： （1）6～10KV配电装置的出线回数为6回及以上时； （2）35～63KV配电装置的出线回数为4～8回时； （3）110～220KV配电装置的出线回数为3～4回时。 单母线分段有其如下优点：用断路器把母线分段后，对重要的用户可以从不同的段引出两条回路，有两个电源供电；当一段母线发生故障，分段断路器会自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。 但是单母线分段接线也有较显著的缺点，就是当一段母线或母线隔离开关发生故障或检修时，该段母线上所连接的全部引线都要在检修期间停电；所以为保证供电的可靠性， 2 本方案采用单母线分段带专用旁路断路器的旁路母线接线形式，如下图所示： 方案二：双母线带旁路母线的接线形式 由于 220KV 电压等级的电压馈线数目是 5回，所以 220 KV电压等级的接线形式可以选择双母线接线形式。双母线接线，其中一组为工作母线，一组为备用母线，并通过母联断路器并联运行，在进行道砟操作时应注意，隔离开关的...
