取水工程课程设计任务说明书

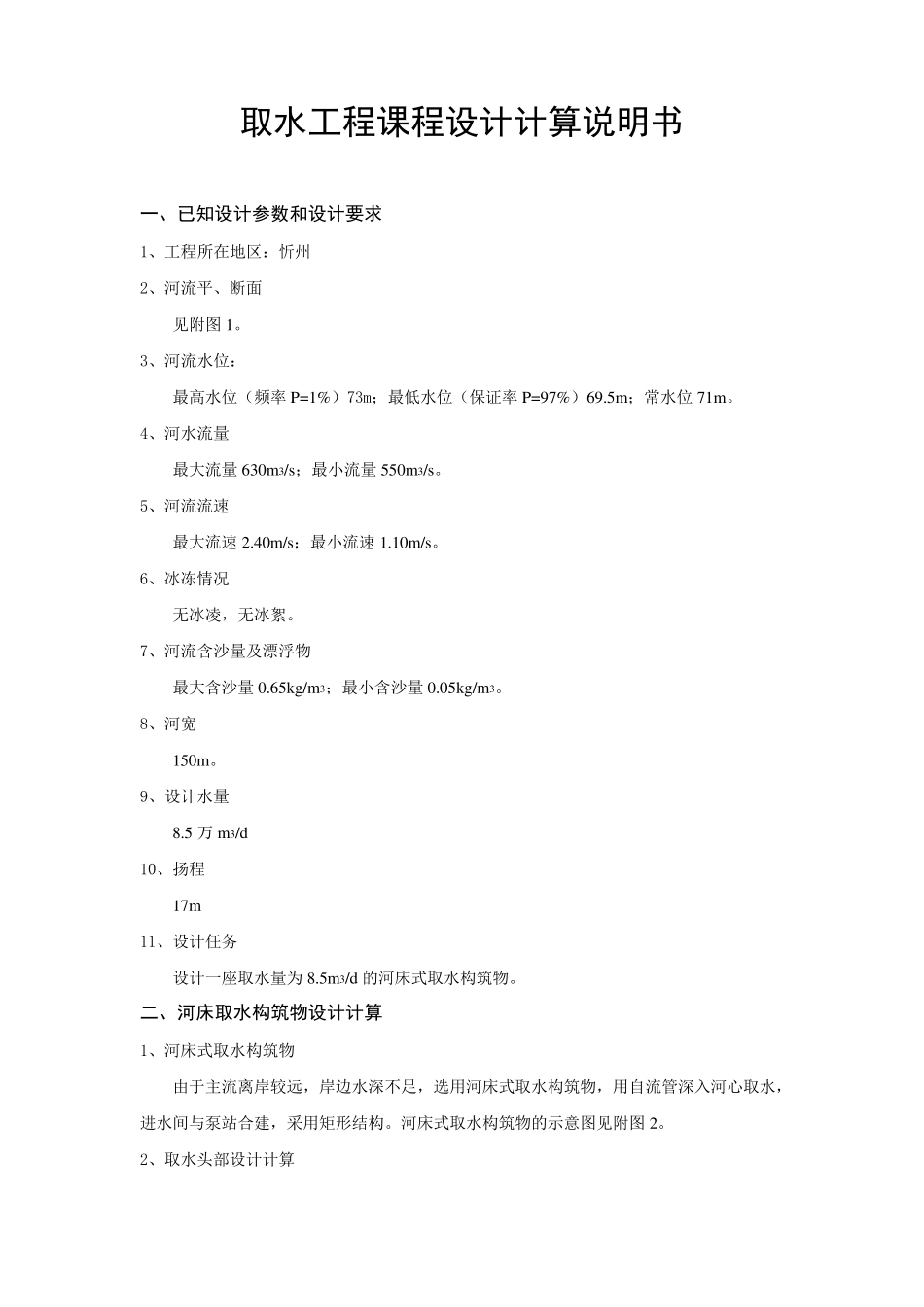

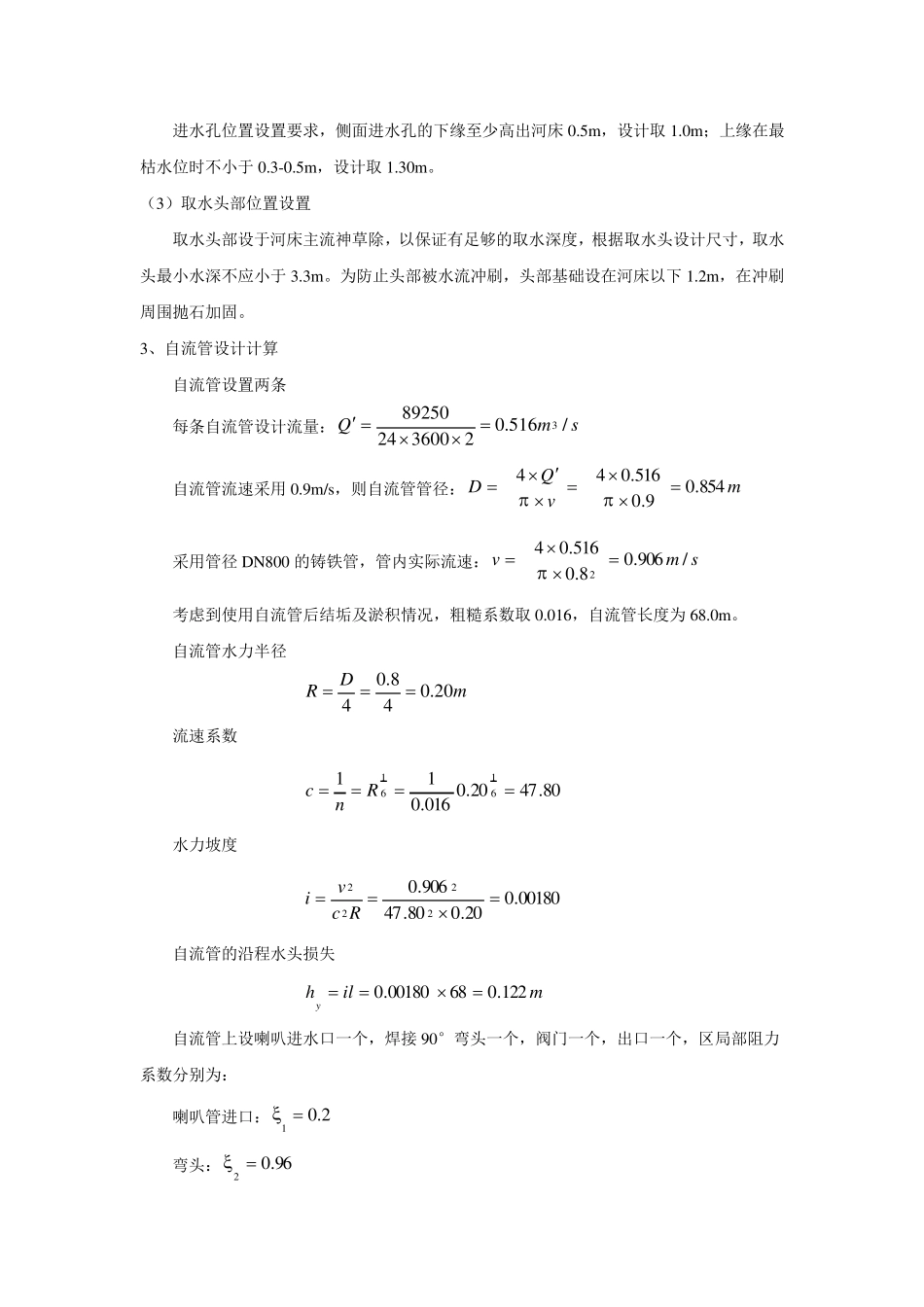

取水工程课程设计计算说明书 一、已知设计参数和设计要求 1、工程所在地区：忻州 2、河流平、断面 见附图 1。 3、河流水位： 最高水位（频率 P=1%）73m；最低水位（保证率 P=97%）69.5m；常水位 71m。 4、河水流量 最大流量 630m3/s；最小流量 550m3/s。 5、河流流速 最大流速 2.40m/s；最小流速 1.10m/s。 6、冰冻情况 无冰凌，无冰絮。 7、河流含沙量及漂浮物 最大含沙量 0.65kg/m3；最小含沙量 0.05kg/m3。 8、河宽 150m。 9、设计水量 8.5 万 m3/d 10、扬程 17m 11、设计任务 设计一座取水量为 8.5m3/d 的河床式取水构筑物。 二、河床取水构筑物设计计算 1、河床式取水构筑物 由于主流离岸较远，岸边水深不足，选用河床式取水构筑物，用自流管深入河心取水，进水间与泵站合建，采用矩形结构。河床式取水构筑物的示意图见附图 2。 2、取水头部设计计算 （1）取水头部形式选择 由于河面较宽，含沙量少，河流为通航河流，选择设计一个箱式取水头部，取水头部上设固定标志，在常水位时通航船只能观察到，以避免船只碰撞。 （2）取水头部进水孔面积计算 河床式取水构筑物的进水流速在有冰絮时为：0.1-0.3m/s，无冰絮时为：0.2-0.6m/s，所以设计中进水孔流速取0.2m/s。 227.82.075.0833.00330.10210mvKKQF 式中，Q——设计流量，m3/s。 K1——堵塞系数，采用 0.75。 K2——栅条引起的面积减小系数， 833.01050502sbbK b——栅条间净距，mm。 s——栅条厚度，mm。 v0——过栅允许流速，m/s。 进水孔设4 个，设在两侧，每个进水孔面积： 20067.2427.84mFf 进水孔尺寸采用：21192.112001600mmmmmHB 格栅尺寸为：mmmmHB13001700 进水孔总面积为：268.792.14m 实际进水孔流速为：smv/215.068.775.0833.00330.10 通过格栅的水头损失一半采用 0.05m-0.1m，设计采用 0.1m。 根据航道要求，取水头部上缘距最枯水位深取1.2m，进水孔下缘距河床底高度取1.0m，进水箱底部埋入河底下深 1.2m。因此，取水头部设置在河流最小水深为3.70m 处，此处与进水间距离为68m。 取水头部的形式和尺寸见附图 3 和附图 4。用隔墙分成两格，以便清洗和检修。头部周围抛石，防治河床冲刷。 进水孔位置设置要求，侧面进水孔的下缘至少高出河床0.5m，设计取1.0m；上缘在最枯水位时不小于0.3-0.5m，设计取1.30m。 （3）取水头部位置设置 取水头部...
