取水泵房设计

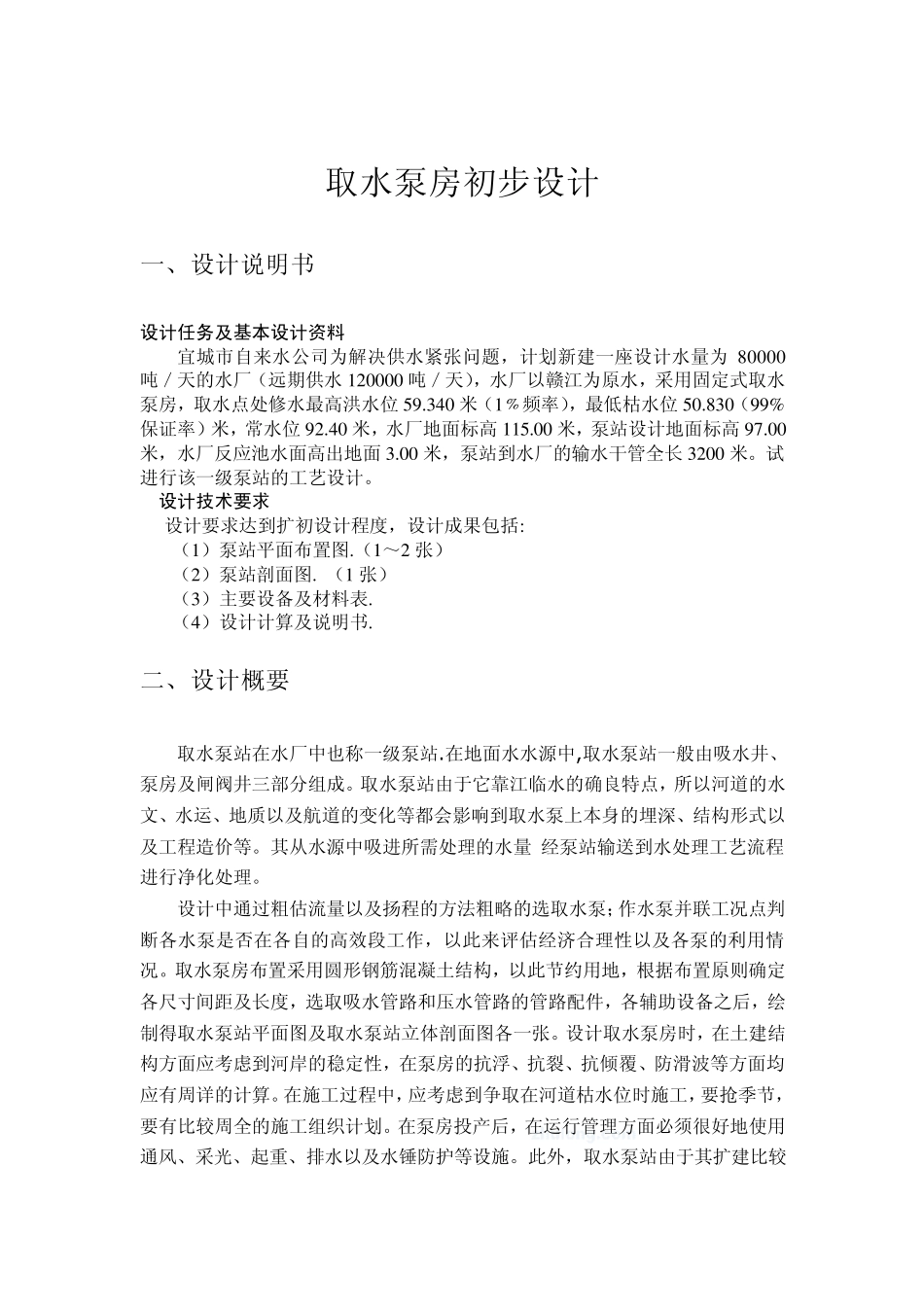

取水泵房设计_第1页
1/12

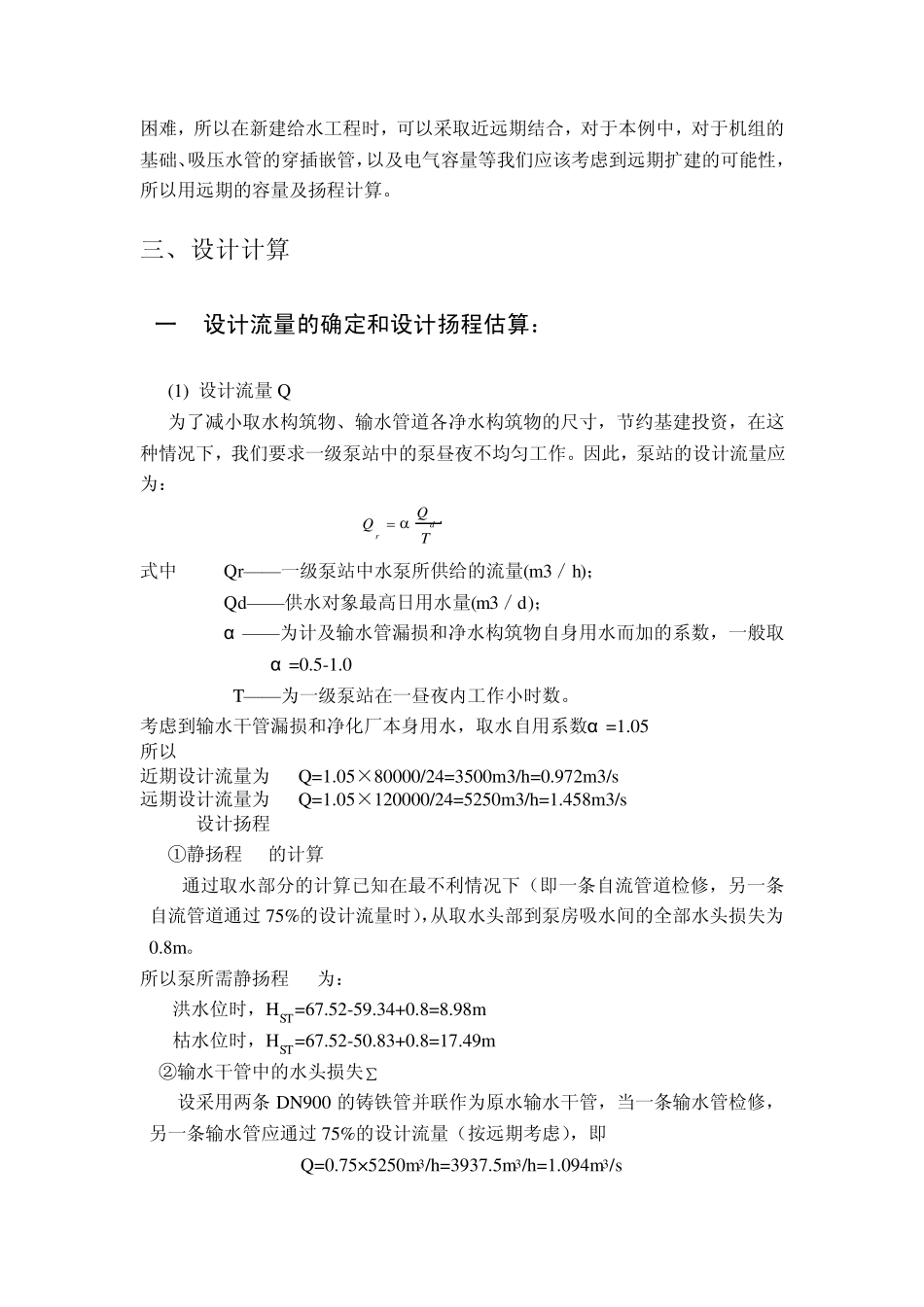

取水泵房设计_第2页
2/12

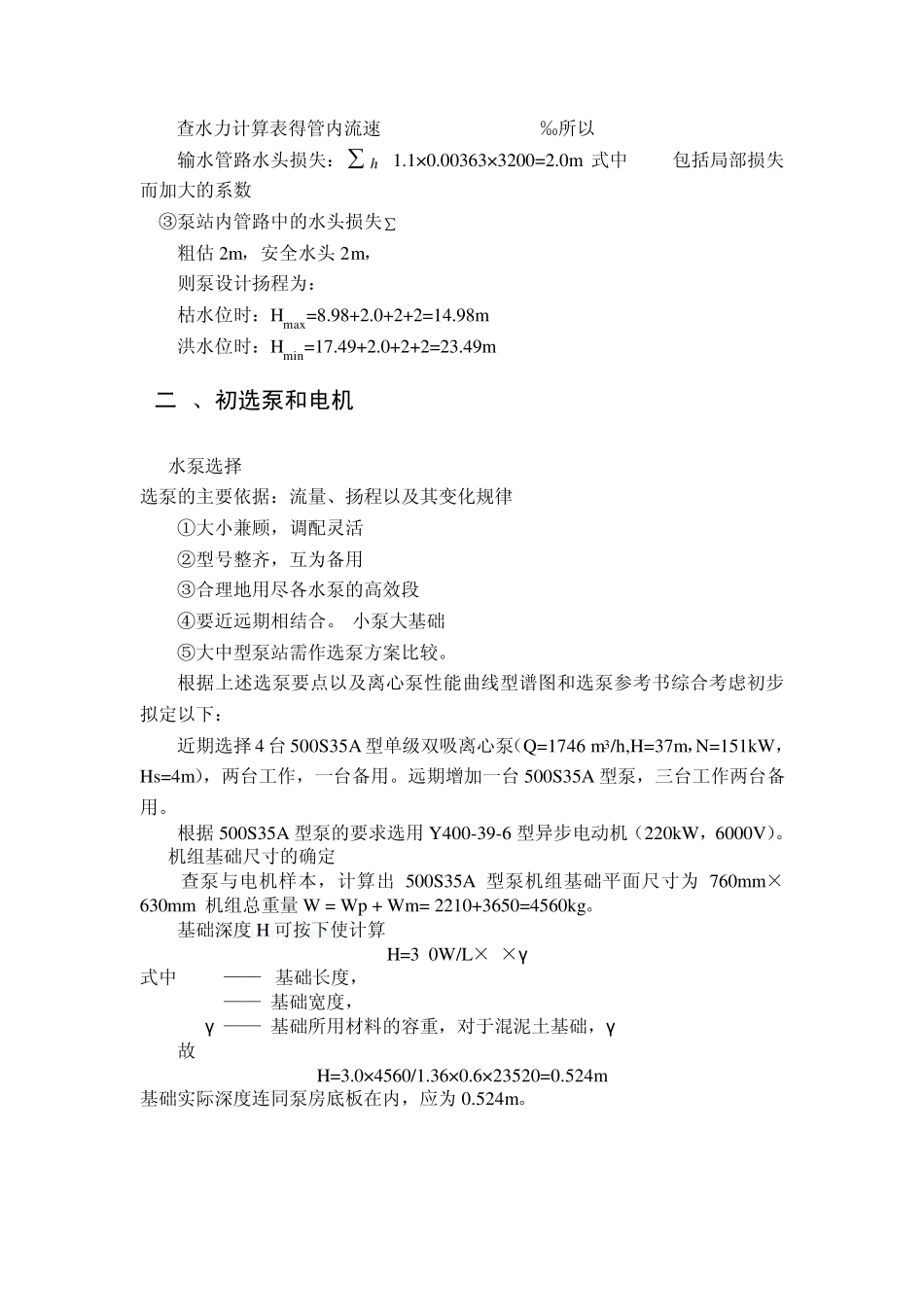

取水泵房设计_第3页
3/12
取水泵房初步设计 一、设计说明书 设计任务及基本设计资料 宜城市自来水公司为解决供水紧张问题,计划新建一座设计水量为 80000吨/天的水厂(远期供水120000 吨/天),水厂以赣江为原水,采用固定式取水泵房,取水点处修水最高洪水位 59.340 米(1﹪频率),最低枯水位 50.830(99%保证率)米,常水位 92.40 米,水厂地面标高 115.00 米,泵站设计地面标高 97.00米,水厂反应池水面高出地面 3.00 米,泵站到水厂的输水干管全长 3200 米。试进行该一级泵站的工艺设计。 3.设计技术要求 设计要求达到扩初设计程度,设计成果包括: (1)泵站平面布置图.(1~2 张) (2)泵站剖面图. (1 张) (3)主要设备及材料表. (4)设计计算及说明书. 二、设计概要 取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。 设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。在施工过程中,应考虑到争取在河道枯水位时施工,要抢季节,要有比较周全的施工组织计划。在泵房投产后,在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。此外,取水泵站由于其扩建比较困难,所以在新建给水工程时,可以采取近远期结合,对于本例中,对于机组的基础、吸压水管的穿插嵌管,以及电气容量等我们应该考虑到远期扩建的可能性,所以用远期的容量及扬程计算。 三、设计计算 <一> 设计流量的确定和设计扬程估算: (1) 设计流量Q 为了减小取水构筑物、输水管道各净水构筑物的尺寸,节约基建投资,在这种情况下,我们要求一级泵站中的泵昼夜不均匀工作。因此,泵站的设计流量应为: 式中 Qr——一级泵站中水泵所供给的流量(m3/h); Qd——供水对...
