受力分析专题训练

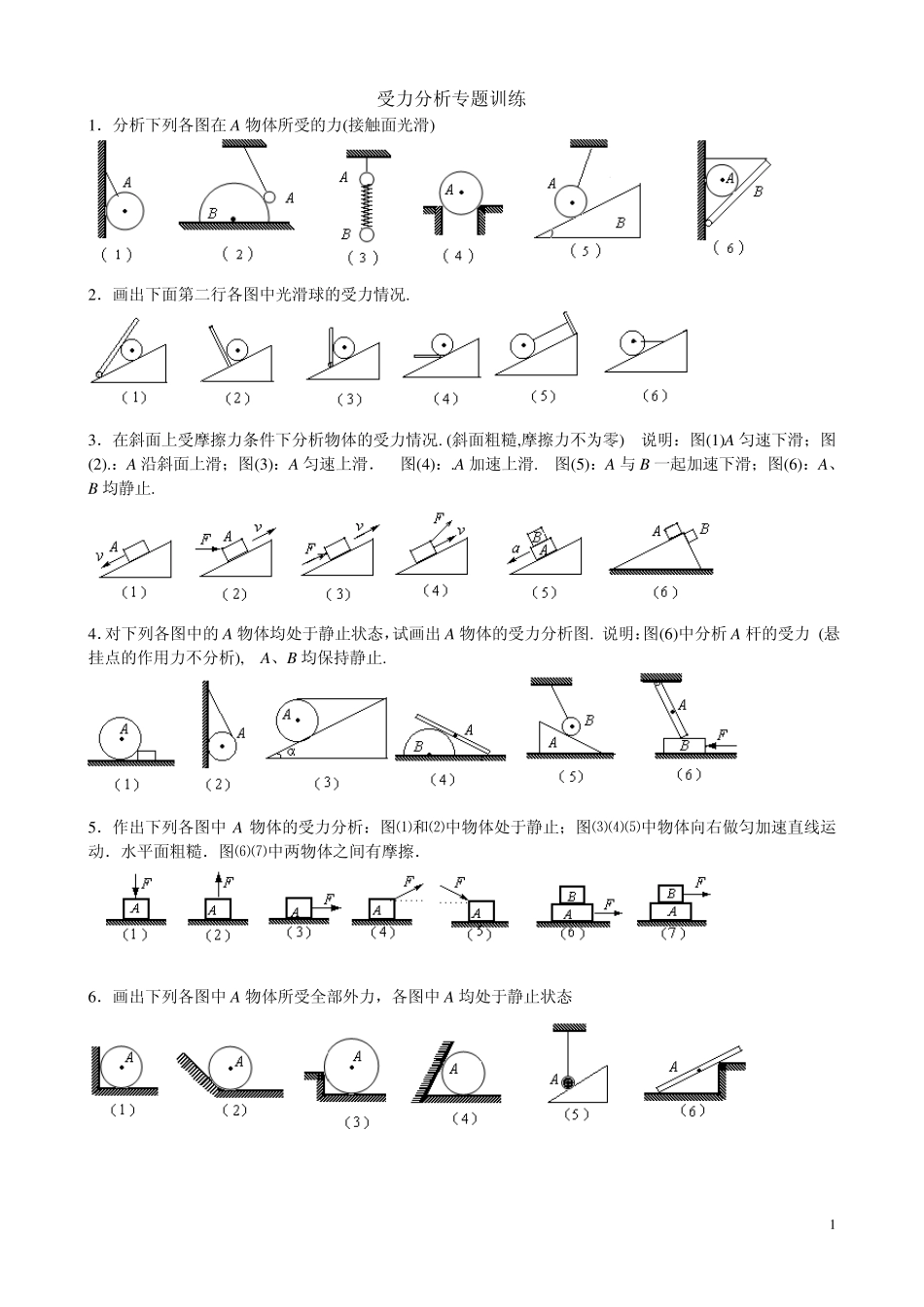

1 受力分析专题训练 1 ．分析下列各图在A 物体所受的力(接触面光滑) 2 ．画出下面第二行各图中光滑球的受力情况. 3 ．在斜面上受摩擦力条件下分析物体的受力情况. (斜面粗糙,摩擦力不为零) 说明：图(1 )A 匀速下滑；图(2 ).：A 沿斜面上滑；图(3 )：A 匀速上滑． 图(4 )：.A 加速上滑. 图(5 )：A 与B 一起加速下滑；图(6 )：A、B 均静止. 4 ．对下列各图中的A 物体均处于静止状态，试画出A 物体的受力分析图. 说明：图(6 )中分析A 杆的受力 (悬挂点的作用力不分析), A、B 均保持静止. 5 ．作出下列各图中A 物体的受力分析：图⑴和⑵中物体处于静止；图⑶⑷⑸中物体向右做匀加速直线运动．水平面粗糙．图⑹⑺中两物体之间有摩擦． 6 ．画出下列各图中A 物体所受全部外力，各图中A 均处于静止状态 2 共点力的平衡条件 【知识要点】 1．共点力的平衡条件是 F合＝0； 2．平衡状态的二个特征是：①a＝0； ②速度 v 恒定； 3．物体所受的合力为零，在正交分解时常采用： ①Fx 合=0; ②Fy 合=0 【问题探究】 一．共点力的含义：如果物体受几个外力作用，这些外力的作用线交于一点或它们的延长线可以相交于一点，则这几个力称为共点力 二．物体在共点力作用下的平衡：如果物体在几个共点力作用下处于静止或匀速直线运动状态，就叫共点力作用下的平衡．高中阶段主要研究物体在共点力作用下的平衡问题． 1．物体在二力作用下的平衡条件：两个力大小相等，方向相反，且作用在一条直线上． 用数学表达为：21FF 或写成： 21FF ＝０ 即：物体在两个外力作用下平衡的条件可以叙述为＂物体所受两个外力的合力为零＂．也就是说，物体所受两个外力必须满足＂大小相等，方向相反，且在一条直线上＂，它们的合力才能为零．试判断下列四个图中的 F1 和 F2 是否平衡 2．物体受三个共点力作用下的平衡条件 如果物体受三个共点力而平衡，可以先将任意两个力合成一个力 F′,则物体等效于受两个共点力而平衡，由二力平衡条件，F′与剩下的一个力必然满足等大反向共线这个条件，或者说：F′与第三个力的合力为零．所以得到三个共点作用下的平衡条件是 物体受三个外力的合力为零． 例 1：如图所示，光滑均匀球放在斜与竖直挡板之间处于静止状态，斜面倾角为θ,球的质量为 m，试分析球的受力情况，并求出斜面和挡板对球的弹力 例2．如图所示，质量为m 的均匀球用两个细绳悬挂在天花板和竖...
