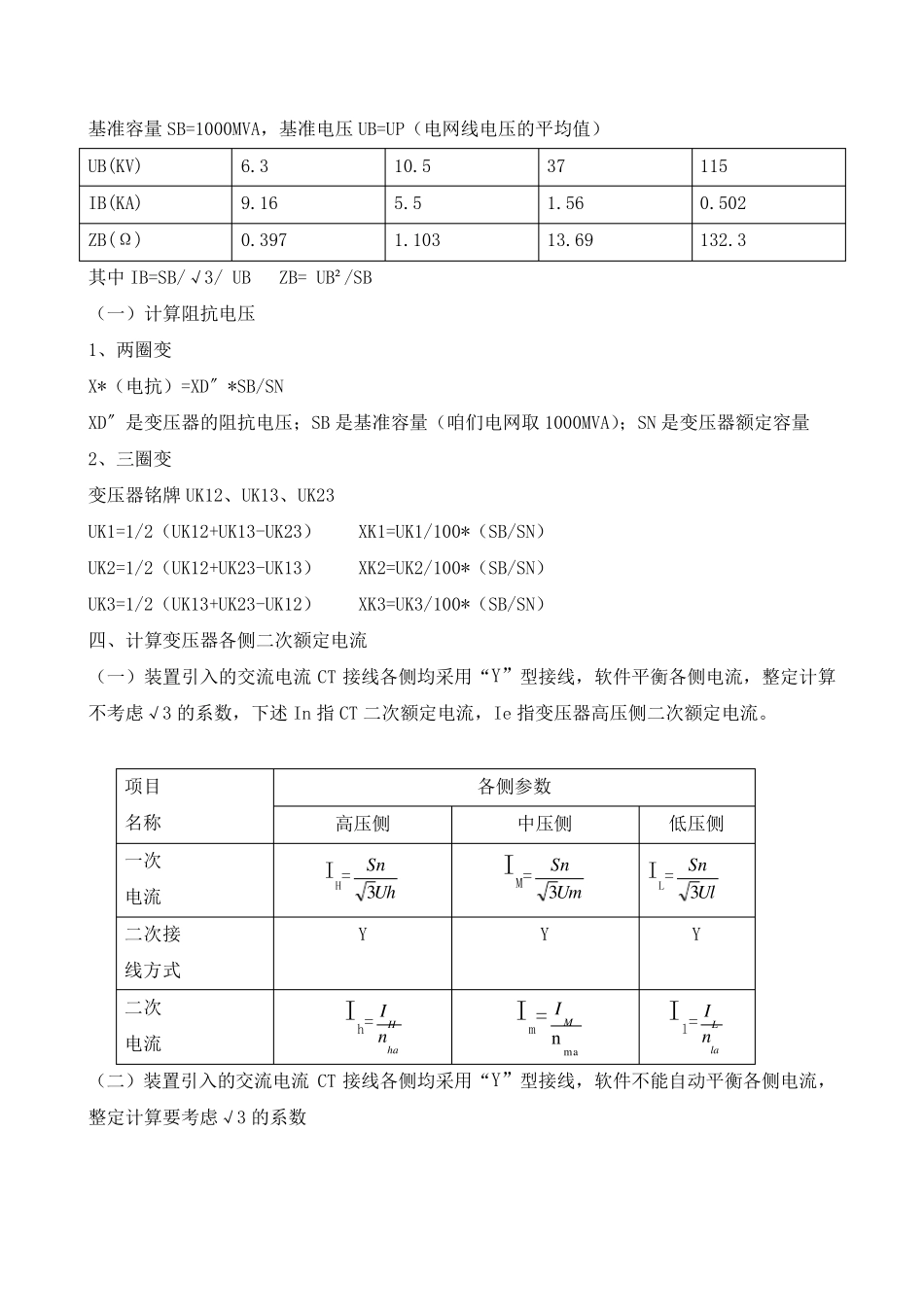

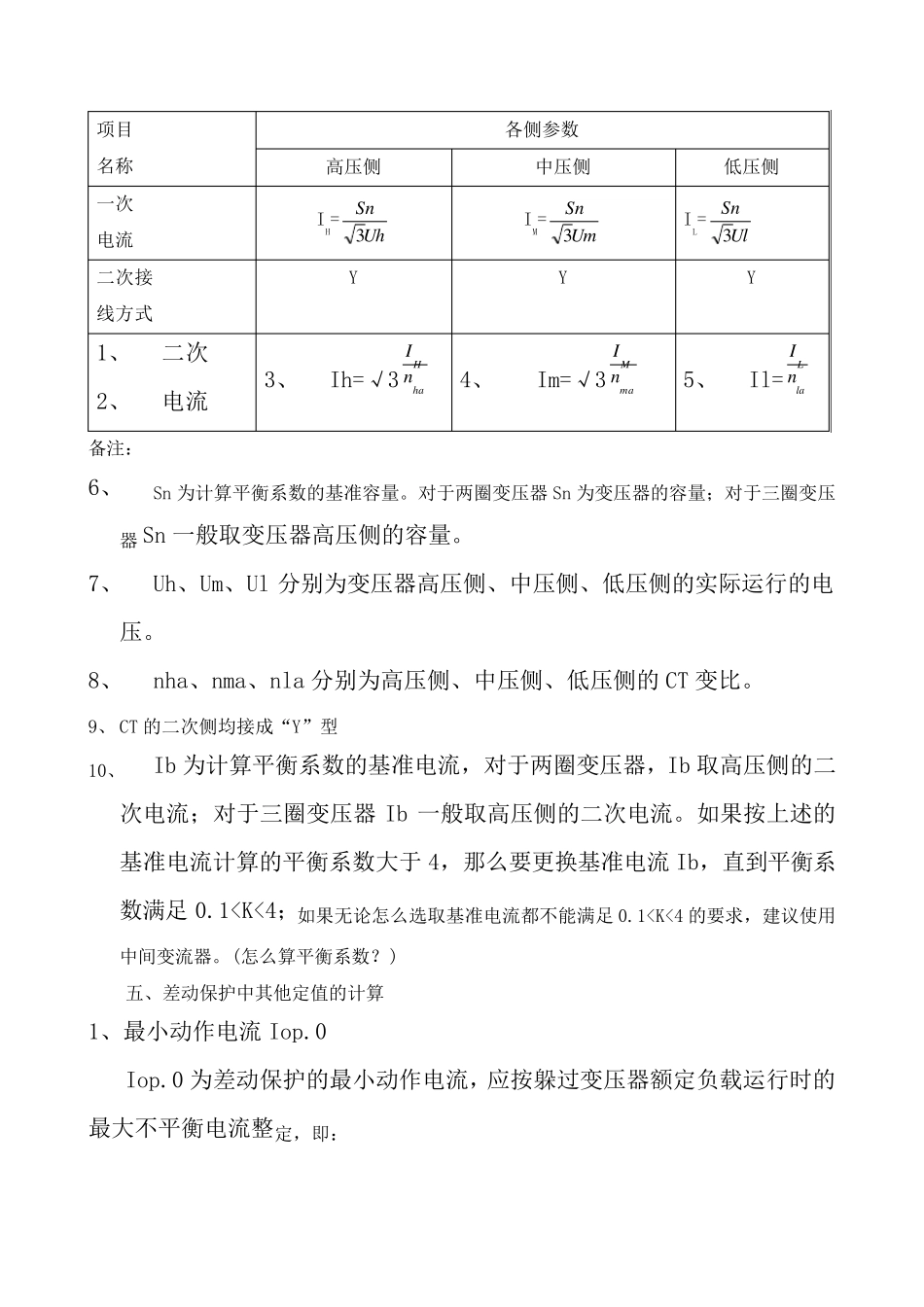

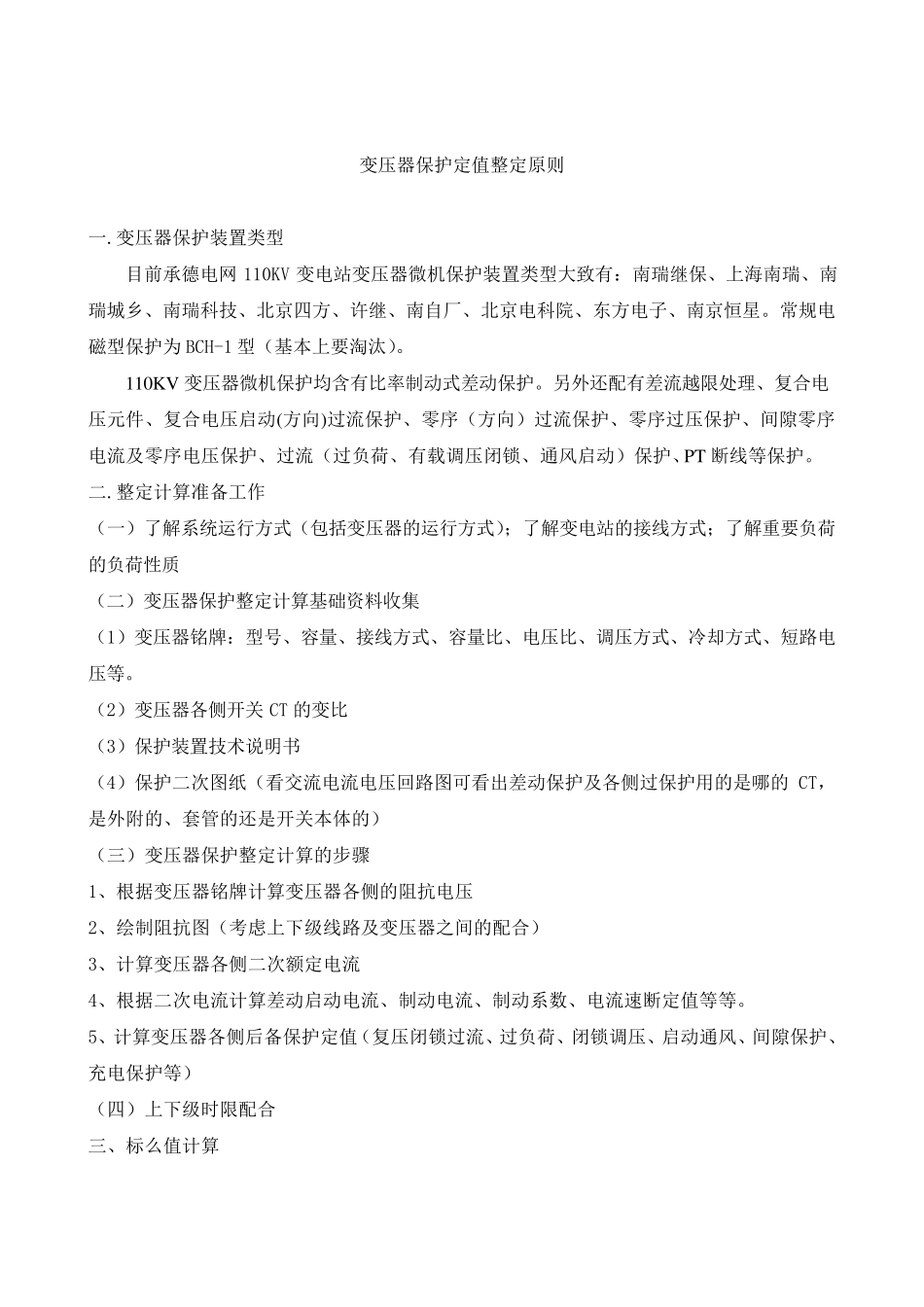

变压器保护定值整定原则 一.变压器保护装置类型 目前承德电网110KV 变电站变压器微机保护装置类型大致有：南瑞继保、上海南瑞、南瑞城乡、南瑞科技、北京四方、许继、南自厂、北京电科院、东方电子、南京恒星。常规电磁型保护为 BCH-1 型（基本上要淘汰）。 110KV 变压器微机保护均含有比率制动式差动保护。另外还配有差流越限处理、复合电压元件、复合电压启动(方向)过流保护、零序（方向）过流保护、零序过压保护、间隙零序电流及零序电压保护、过流（过负荷、有载调压闭锁、通风启动）保护、PT 断线等保护。 二.整定计算准备工作 （一）了解系统运行方式（包括变压器的运行方式）；了解变电站的接线方式；了解重要负荷的负荷性质 （二）变压器保护整定计算基础资料收集 （1）变压器铭牌：型号、容量、接线方式、容量比、电压比、调压方式、冷却方式、短路电压等。 （2）变压器各侧开关CT 的变比 （3）保护装置技术说明书 （4）保护二次图纸（看交流电流电压回路图可看出差动保护及各侧过保护用的是哪的 CT，是外附的、套管的还是开关本体 的） （三 ）变压器保护整定计算的步 骤 1、根 据 变压器铭牌计算变压器各侧的阻 抗 电压 2、绘 制阻 抗 图（考 虑 上下 级 线路及变压器之 间的配合） 3、计算变压器各侧二次额 定电流 4、根 据 二次电流计算差动启动电流、制动电流、制动系数 、电流速 断定值等等。 5、计算变压器各侧后 备保护定值（复压闭锁过流、过负荷、闭锁调压、启动通风、间隙保护、充 电保护等） （四）上下 级 时 限配合 三 、标 么 值计算 基准容量SB=1000MVA，基准电压UB=UP（电网线电压的平均值） UB(KV) 6.3 10.5 37 115 IB(KA) 9.16 5.5 1.56 0.502 ZB(Ω) 0.397 1.103 13.69 132.3 其中IB=SB/√3/ UB ZB= UB²/SB （一 ）计 算 阻 抗 电压 1、 两 圈 变 X*（电抗 ）=XD〞 *SB/SN XD〞 是 变 压器 的阻 抗 电压； SB 是 基准容量（咱 们 电网取 1000MVA）； SN 是 变 压器 额 定 容量 2、 三 圈 变 变 压器 铭 牌 UK12、 UK13、 UK23 UK1=1/2（UK12+UK13-UK23） XK1=UK1/100*（SB/SN） UK2=1/2（UK12+UK23-UK13） XK2=UK2/100*（SB/SN） UK3=1/2（UK13+UK23-UK12） XK3=UK3/100*（SB/SN） 四 、 计 算 变 压器 各 侧 二 次 额 定 电流 （一 ）装 置 引 入 的交 流 电流...
