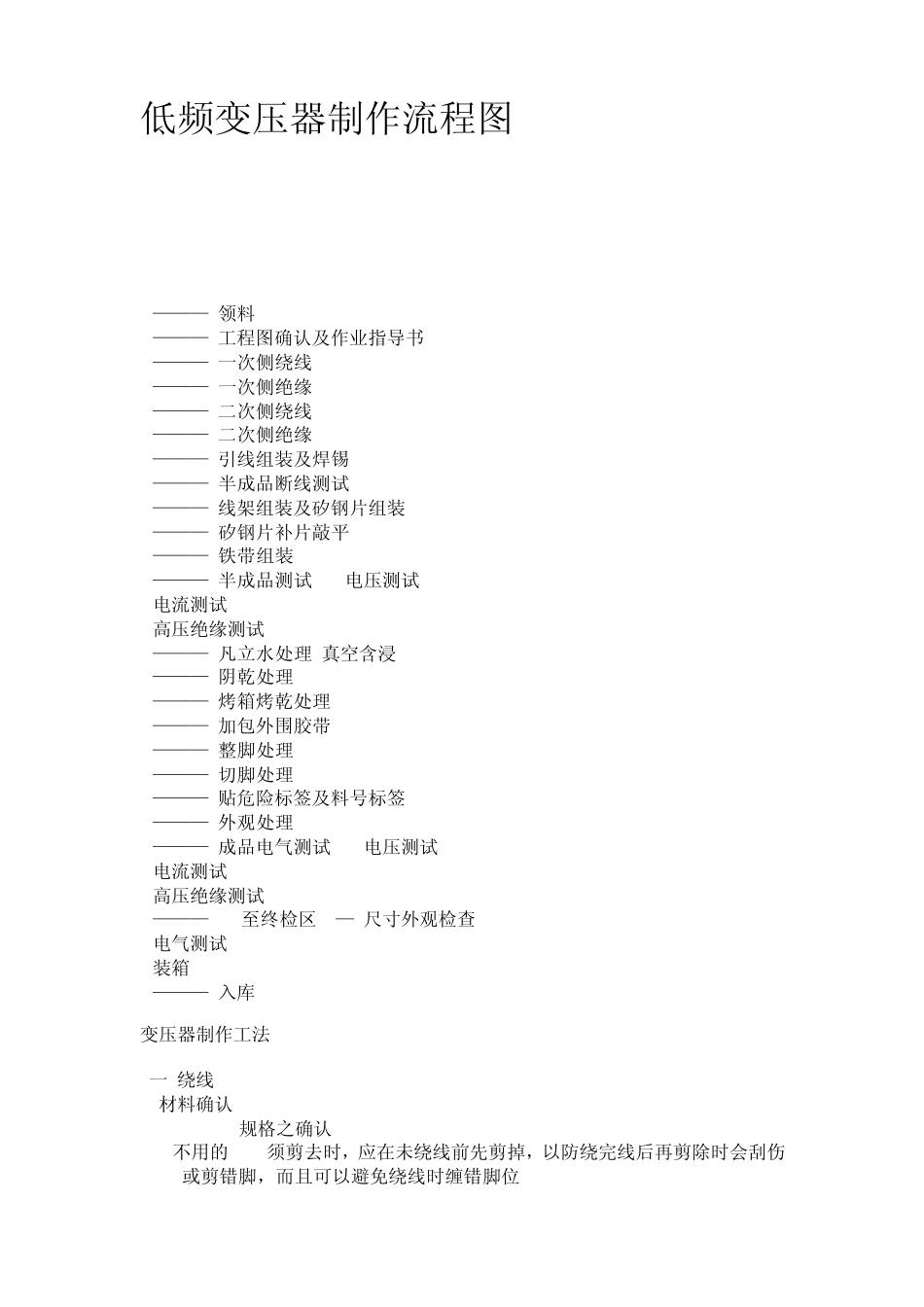

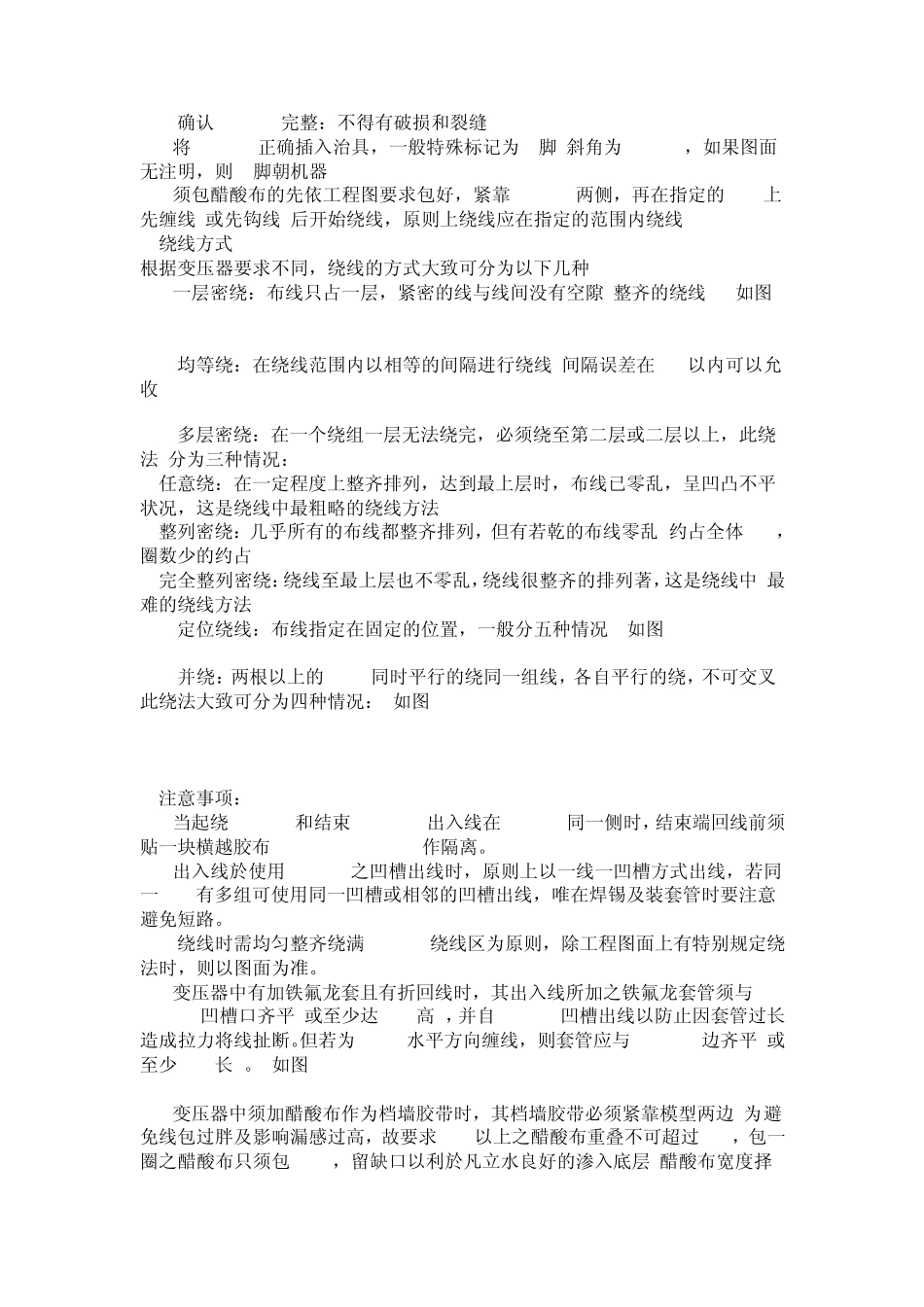

低频变压器制作流程图. ——— 领料 ——— 工程图确认及作业指导书 ——— 一次侧绕线 ——— 一次侧绝缘 ——— 二次侧绕线 ——— 二次侧绝缘 ——— 引线组装及焊锡 ——— 半成品断线测试 T1 ——— 线架组装及矽钢片组装 ——— 矽钢片补片敲平 ——— 铁带组装 ——— 半成品测试 T2 电压测试 电流测试 高压绝缘测试 ——— 凡立水处理(真空含浸) ——— 阴乾处理 ——— 烤箱烤乾处理 ——— 加包外围胶带 ——— 整脚处理 ——— 切脚处理 ——— 贴危险标签及料号标签 ——— 外观处理 ——— 成品电气测试 T3 电压测试 电流测试 高压绝缘测试 ——— QA至终检区--— 尺寸外观检查 电气测试 装箱 ——— 入库 变压器制作工法 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的 PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE或剪错脚，而且可以避免绕线时缠错脚位. 1.3 确认 BOBBIN完整：不得有破损和裂缝. 1.4将 BOBBIN正确插入治具，一般特殊标记为 1脚(斜角为 PIN 1)，如果图面无注明，则 1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠 BOBBIN两侧，再在指定的 PIN上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线 2.绕线方式 根据变压器要求不同，绕线的方式大致可分为以下几种 2.1一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在 20%以内可以允 收. 2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法 分为三种情况： a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 . b.整列密绕：几乎所有的布线都整齐排列，但有若乾的布线零乱(约占全体30%，圈数少的约占 5%REF). c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中 最难的绕线方法. 2.4 定位绕线：布线指定在固定的位置，一般分五种情况 (如图 6.3) 2.5 并绕：两根以上的 WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分为四种情况：(如图 6.4) 3.注意事项： 3.1当起绕(START)和结束(FINISH)出入线在 BOBBIN同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用 BOBBIN之凹...
