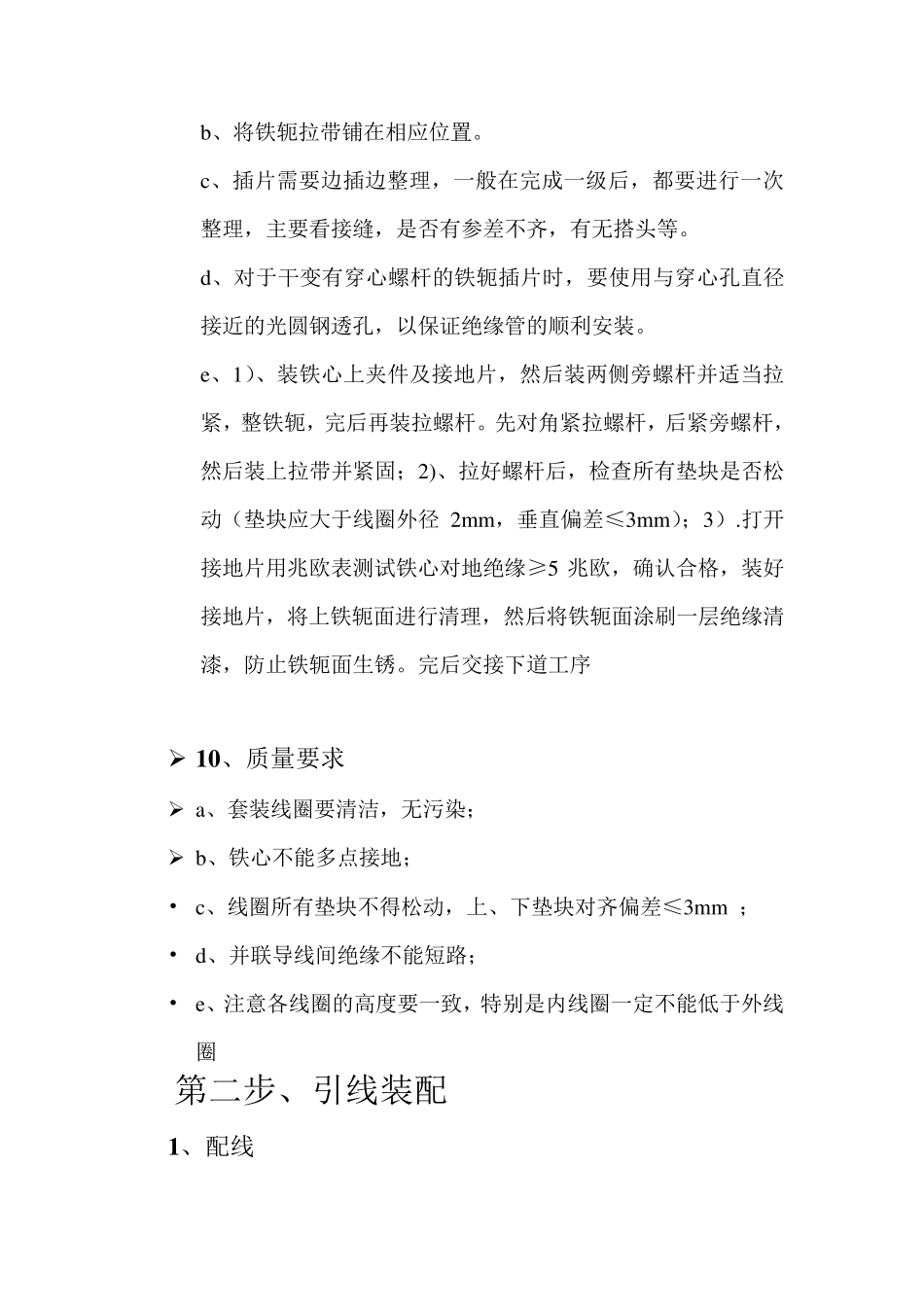

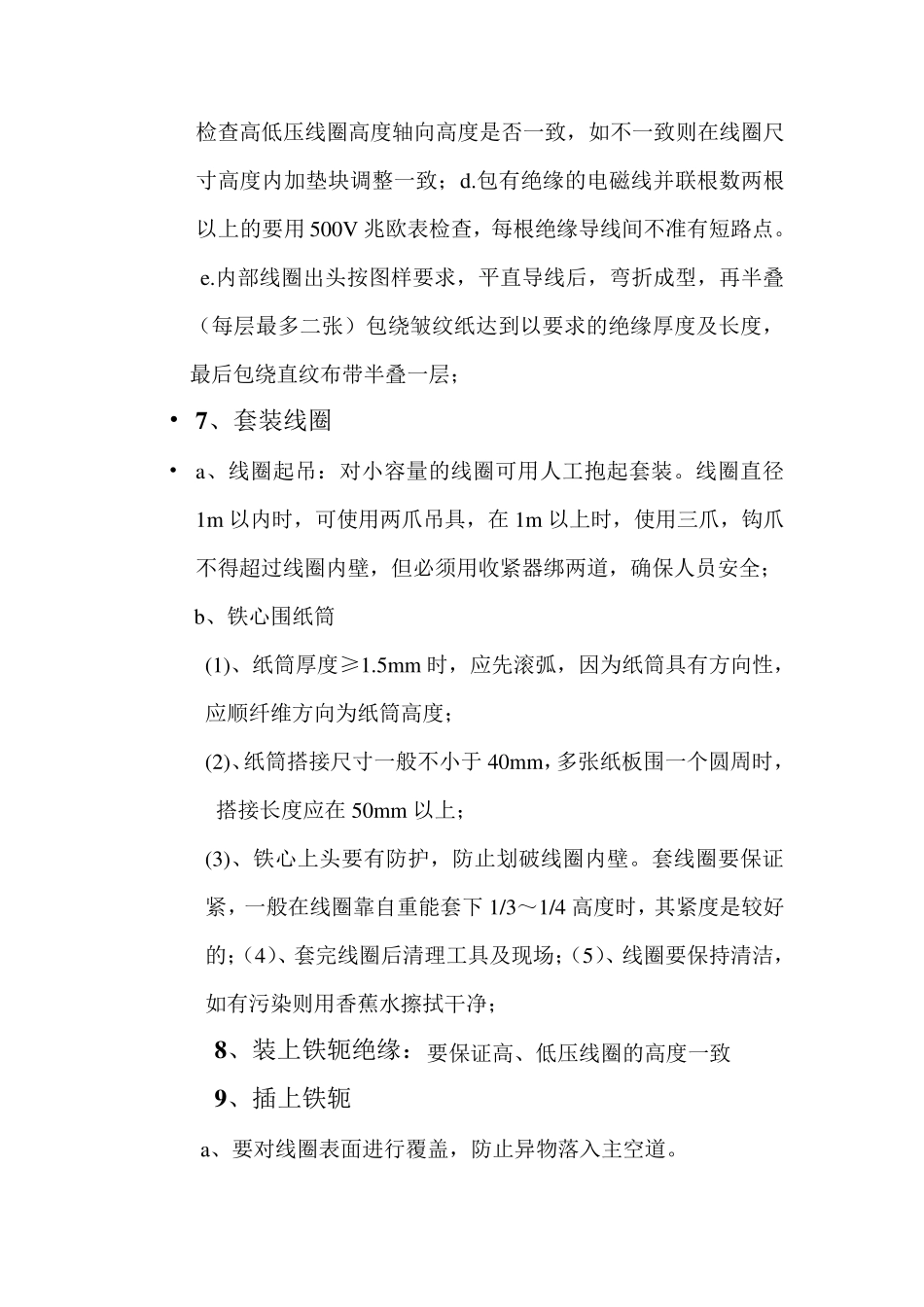

变压器制造流程 第一步 绝缘装配：绝缘装配就是将线圈、铁心及绝缘件组装在一起的装配过程； • 1、准 备 铁心， a.首 先 要 检 查 铁心叠 厚 度 及直 径 是否 与 图 纸 相符 ； b.检 查 铁心是否 倾 斜 及铁轭 、心柱 是否 平 整 。 c.检 查 铁心对 地 绝缘电 阻 是否 合 格 ； 要 求 ：a.铁心放 在水 平 的地 面 上 ， 确 保 拆 下 铁轭 后 ， 铁心不 会 移 位 ；b.夹 件及铁心要 保 持 清 洁 ； ➢ 2、心柱 防 护 措 施 ：当 铁心高 度 与 直 径 之 比 大 于 4/1 时 ， 应 该考 虑 拆 夹 件后 铁轭 倒 向 一边 的问 题 ； • 3、拆 上 夹 件， 拆 上 夹 件时 要 求 轻 拿 轻 放 ， 以 免 夹 件防 锈 漆 刮伤 或 碰 撞 ； • 4、拆 上 铁轭 ， 拆 上 铁轭 需 由 外 向 内 依 次 拆 下 ， 要 注 意 片 的摆 放 ， 以 免 铁轭 滑 倒 伤 人 。 然 后 再 取 下 心柱 夹 具； 5、装下 部铁轭 垫块及铁轭 压板绝缘 a、垫块、压板平 稳要 正于 铁轭 高 度1m m ， 防 止干燥后 垫块及压板收缩； b、高 低压侧水 平 要 保 持 一致； • 6、检 查 线圈及出线绝缘包扎； • a.检 查 同一台线圈的A、B、C(a、b、c)直 流电 阻 的标签是否 正确 ；b.检 查 线圈出线及分接出线的位 置是否 符 合 图 样位 置；c.检查高低压线圈高度轴向高度是否一致，如不一致则在线圈尺寸高度内加垫块调整一致；d.包有绝缘的电磁线并联根数两根以上的要用500V 兆欧表检查，每根绝缘导线间不准有短路点。 e.内部线圈出头按图样要求，平直导线后，弯折成型，再半叠（每层最多二张）包绕皱纹纸达到以要求的绝缘厚度及长度，最后包绕直纹布带半叠一层； • 7 、 套 装 线圈 • a、 线圈起 吊 ： 对 小 容 量 的线圈可 用人 工 抱 起 套 装 。线圈直径1m 以内时 ，可 使 用两爪 吊 具 ，在1m 以上时 ，使 用三 爪 ，钩 爪不得 超 过 线圈内壁 ，但 必 须 用收 紧 器 绑 两道 ，确 保 人 员 安 全； b、 铁心围纸筒 (1)、 纸筒厚度≥1.5m m 时 ，应先滚弧，因为纸筒具 有方向性，应顺纤维方向为纸筒高度； (2)、纸筒搭接尺寸一般不小 于 40m m ，多张纸板围一个圆周时 ，搭接长度应...
