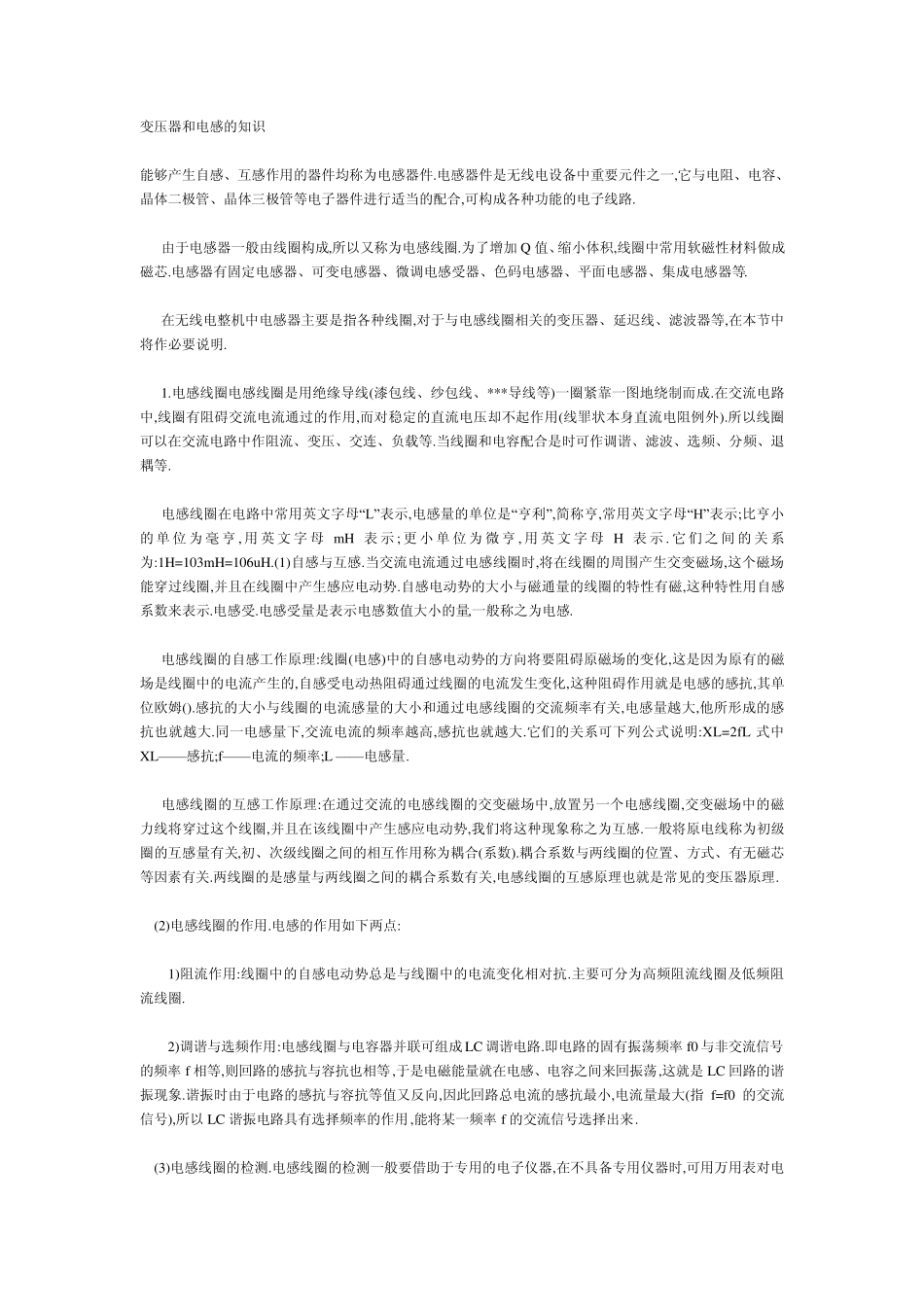

变压器和电感的知识 能够产生自感、互感作用的器件均称为电感器件
电感器件是无线电设备中重要元件之一,它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合,可构成各种功能的电子线路
由于电感器一般由线圈构成,所以又称为电感线圈
为了增加 Q 值、缩小体积,线圈中常用软磁性材料做成磁芯
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等
在无线电整机中电感器主要是指各种线圈,对于与电感线圈相关的变压器、延迟线、滤波器等,在本节中将作必要说明
电感线圈电感线圈是用绝缘导线(漆包线、纱包线、***导线等)一圈紧靠一图地绕制而成
在交流电路中,线圈有阻碍交流电流通过的作用,而对稳定的直流电压却不起作用(线罪状本身直流电阻例外)
所以线圈可以在交流电路中作阻流、变压、交连、负载等
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等
电感线圈在电路中常用英文字母“L” 表示,电感量的单位是“亨利” ,简称亨,常用英文字母“H” 表示;比亨小的单 位 为 毫 亨 , 用 英 文 字 母 mH 表 示 ; 更 小 单 位 为 微 亨 , 用 英 文 字 母 H 表 示
它 们 之 间 的关 系为:1H=103mH=106uH
(1)自感与互感
当交流电流通过电感线圈时,将在线圈的周围产生交变磁场,这个磁场能穿过线圈,并且在线圈中产生感应电动势
自感电动势的大小与磁通量的线圈的特性有磁,这种特性用自感系数来表示
电感受量是表示电感数值大小的量,一般称之为电感
电感线圈的自感工作原理:线圈(电感)中的自感电动势的方向将要阻碍原磁场的变化,这是因为原有的磁场是线圈中的电流产生的,自感受电动热阻碍通过线圈的电流发生变化,这种阻碍作用就是电感的感抗,其单位欧姆()
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关,电感
