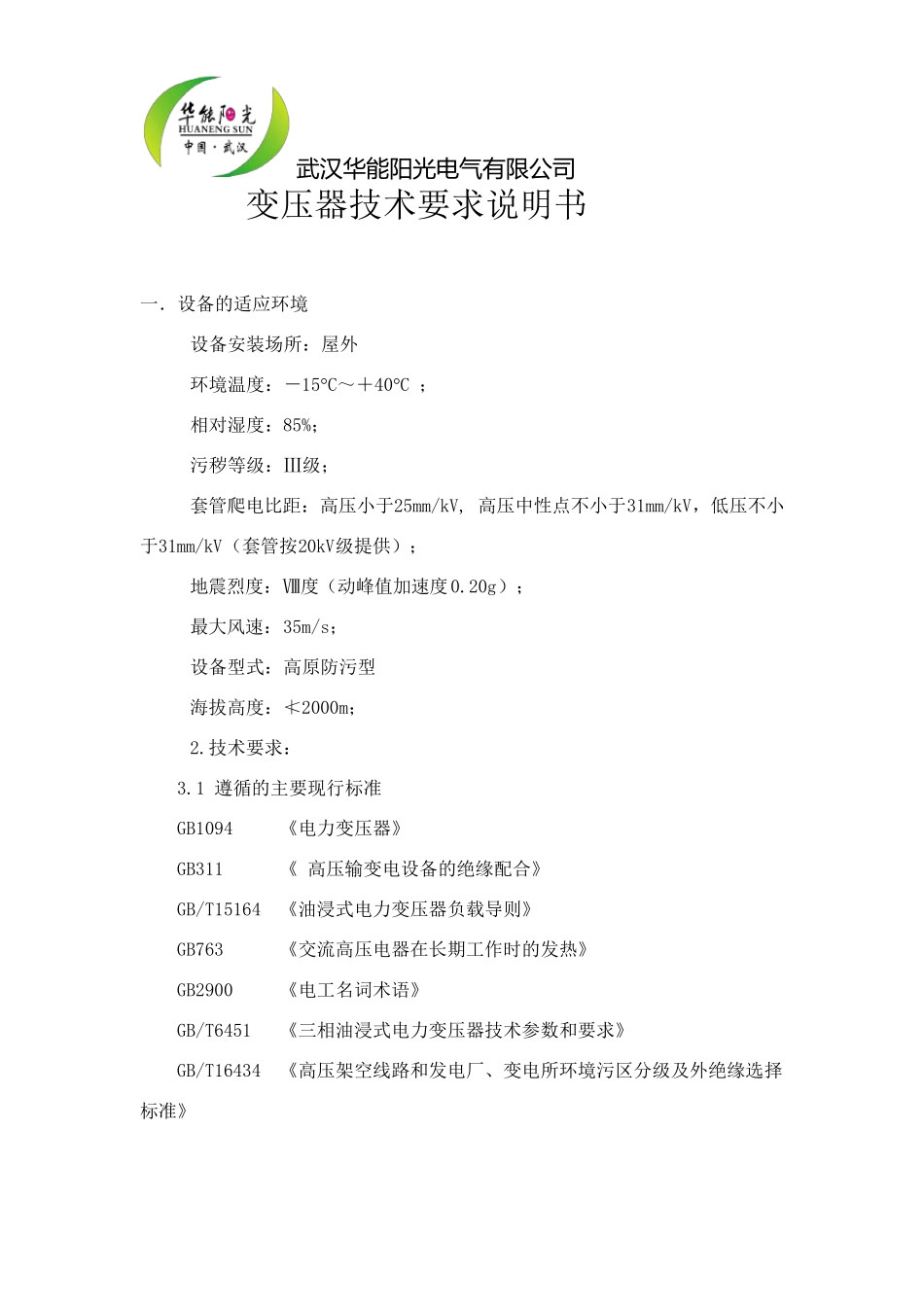

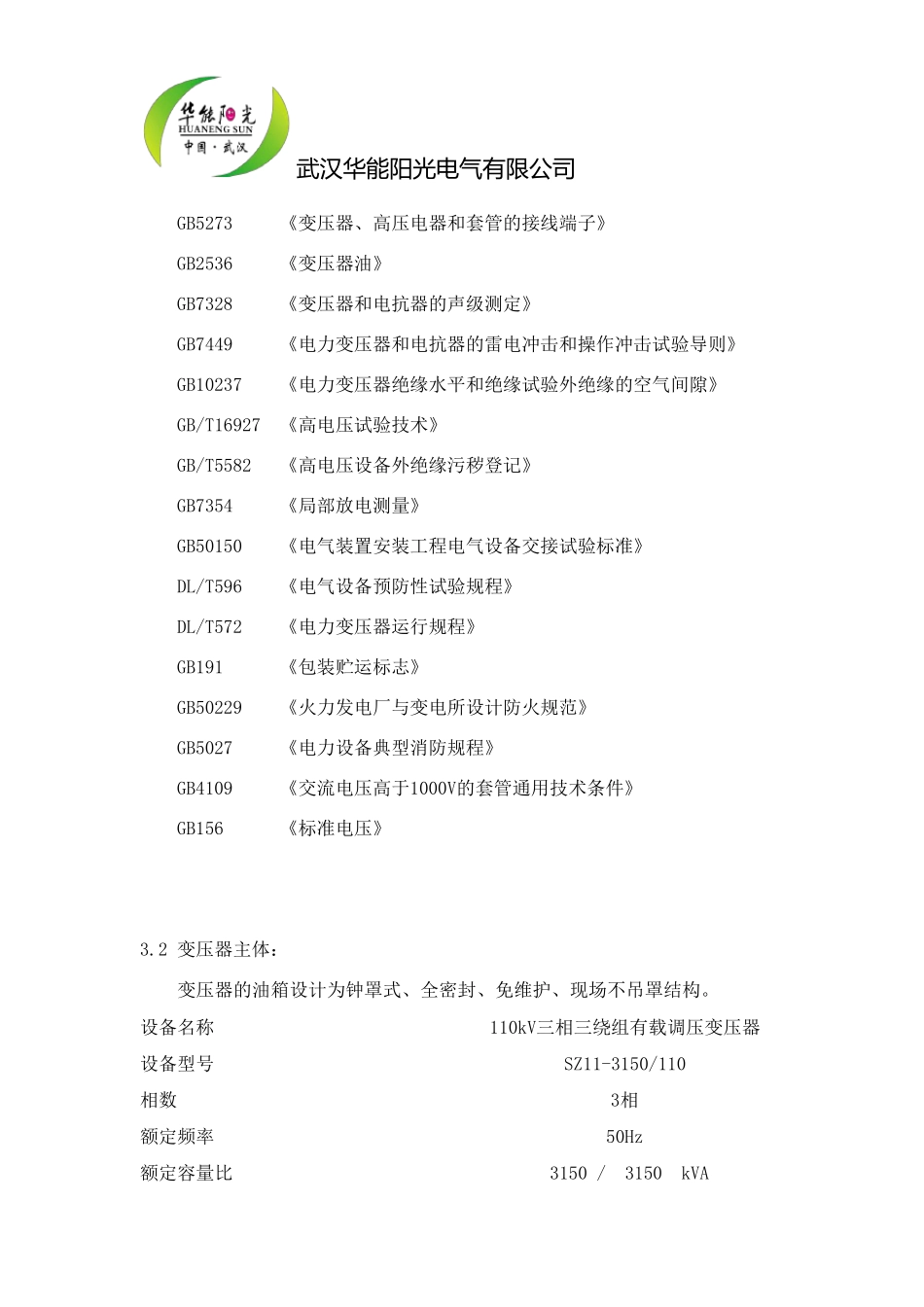

武 汉 华 能 阳 光电气有限公司 变压器技术要求说明书 一．设备的适应环境 设备安装场所：屋外 环境温度：－15C～＋40C ； 相对湿度：85%； 污秽等级：Ⅲ级； 套管爬电比距：高压小于25mm/kV, 高压中性点不小于31mm/kV，低压不小于31mm/kV（套管按20kV级提供）； 地震烈度：Ⅷ度（动峰值加速度0.20g）； 最大风速：35m/s； 设备型式：高原防污型 海拔高度：≮2000m； 2.技术要求： 3.1 遵循的主要现行标准 GB1094 《电力变压器》 GB311 《 高压输变电设备的绝缘配合》 GB/T15164 《油浸式电力变压器负载导则》 GB763 《交流高压电器在长期工作时的发热》 GB2900 《电工名词术语》 GB/T6451 《三相油浸式电力变压器技术参数和要求》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》 武 汉 华 能 阳 光电气有限公司 GB5273 《变压器、高压电器和套管的接线端子》 GB2536 《变压器油》 GB7328 《变压器和电抗器的声级测定》 GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》 GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》 GB/T16927 《高电压试验技术》 GB/T5582 《高电压设备外绝缘污秽登记》 GB7354 《局部放电测量》 GB50150 《电气装置安装工程电气设备交接试验标准》 DL/T596 《电气设备预防性试验规程》 DL/T572 《电力变压器运行规程》 GB191 《包装贮运标志》 GB50229 《火力发电厂与变电所设计防火规范》 GB5027 《电力设备典型消防规程》 GB4109 《交流电压高于1000V的套管通用技术条件》 GB156 《标准电压》 3.2 变压器主体： 变压器的油箱设计为钟罩式、全密封、免维护、现场不吊罩结构。 设备名称 110kV三相三绕组有载调压变压器 设备型号 SZ11-3150/110 相数 3相 额定频率 50Hz 额定容量比 3150 / 3150 kVA 武 汉 华 能 阳 光电气有限公司 额定电压比 110±8x1.25%/35kV 联结组标号 YNynod11(三角形绕组不引出) 冷却方式 配置风扇冷却 额定分接下的短路阻抗 高压-低压: 10.5 % 110kV中性点套管电流互感器 LRB-60， 30/5A，5P15级，20VA，1只 额定绝缘水平 额定内绝缘满足： LI480AC200-LI250AC90/LI75AC35 损耗 空载损耗＜8.4kW；负载损耗＜35kW ;空载电流＜0.4% 有载调压 DCJ（长征一厂） 数量 1 台 3.3 额定外绝缘： 主变压器外绝缘水平按海拔 ...
