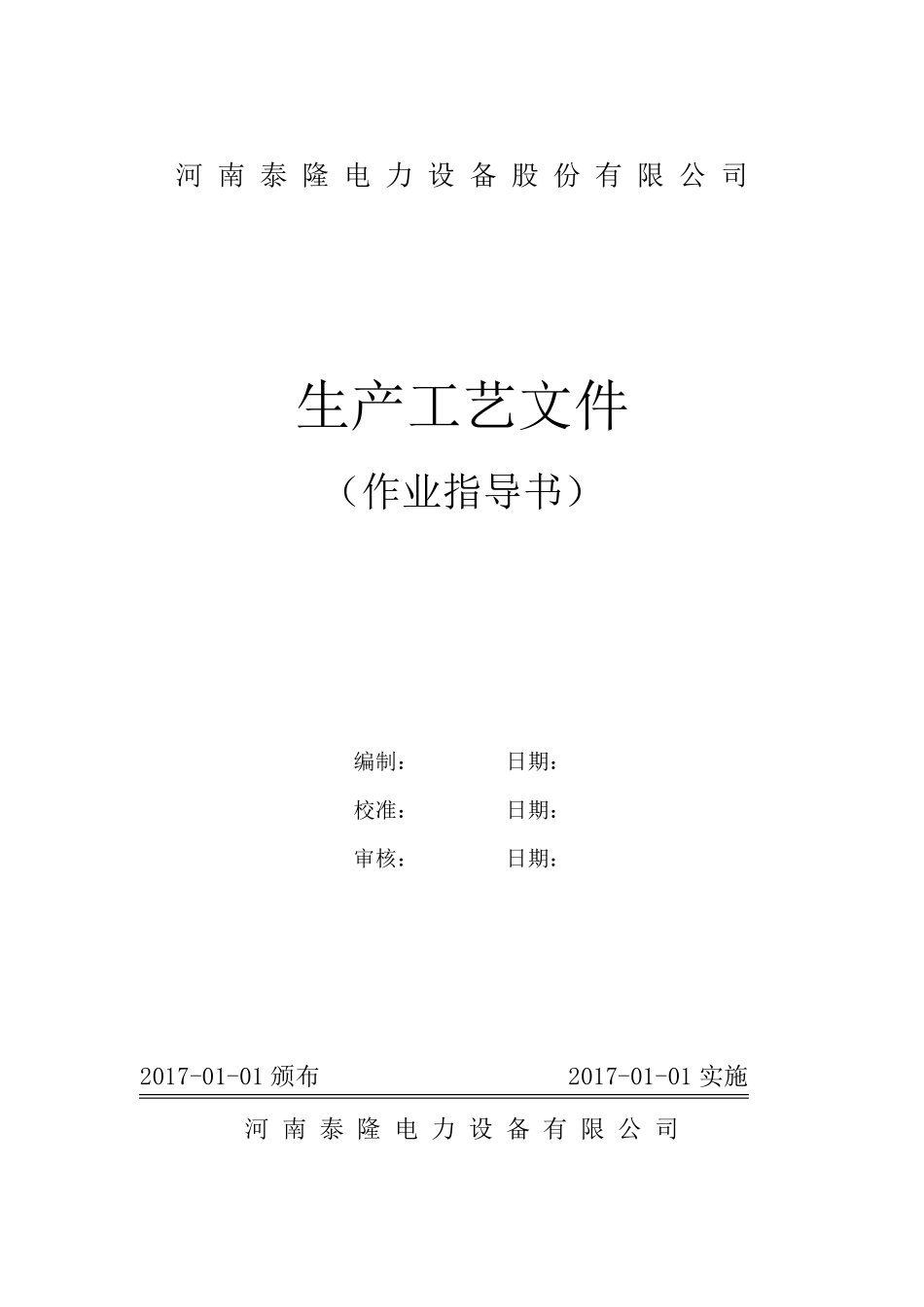

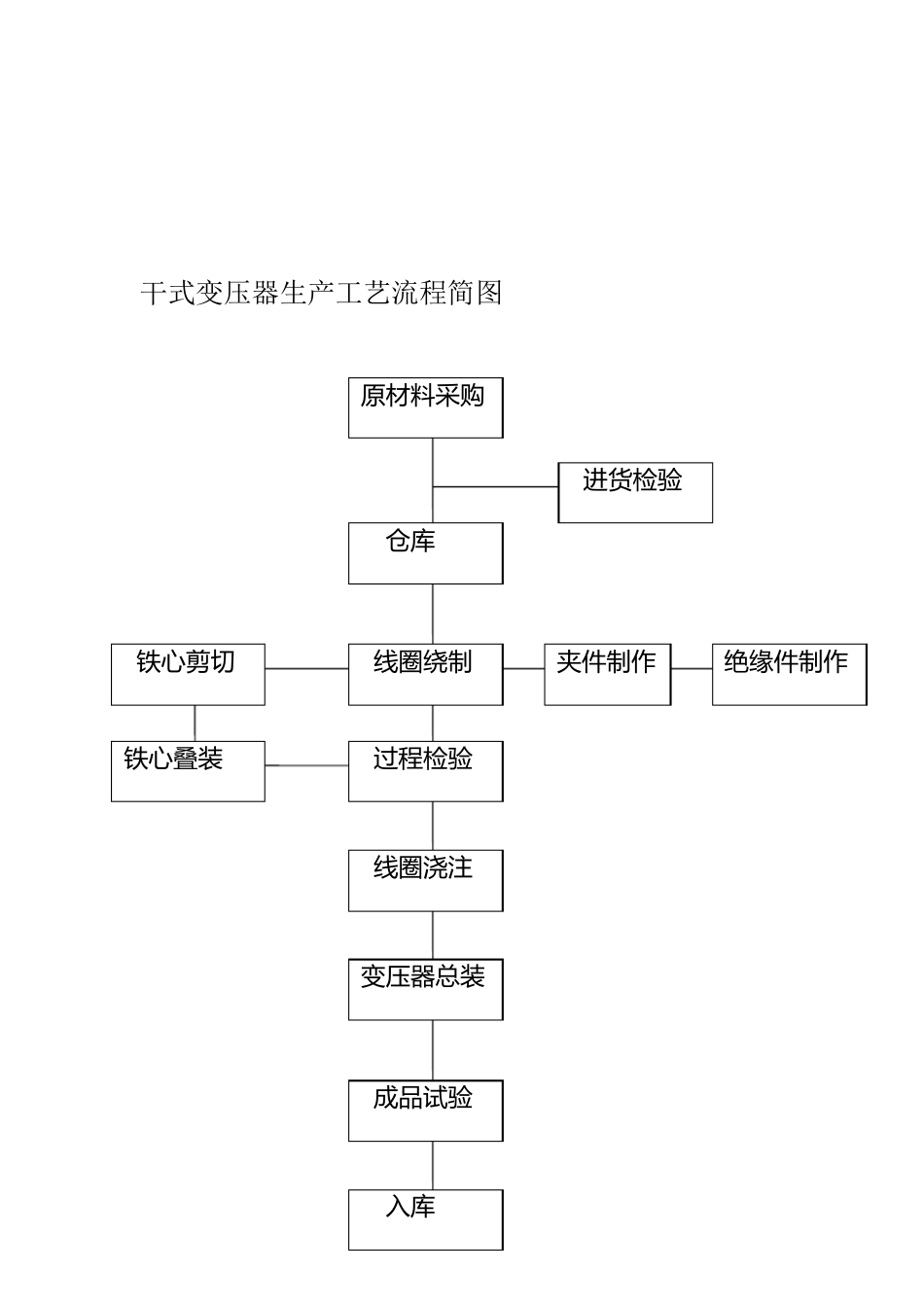

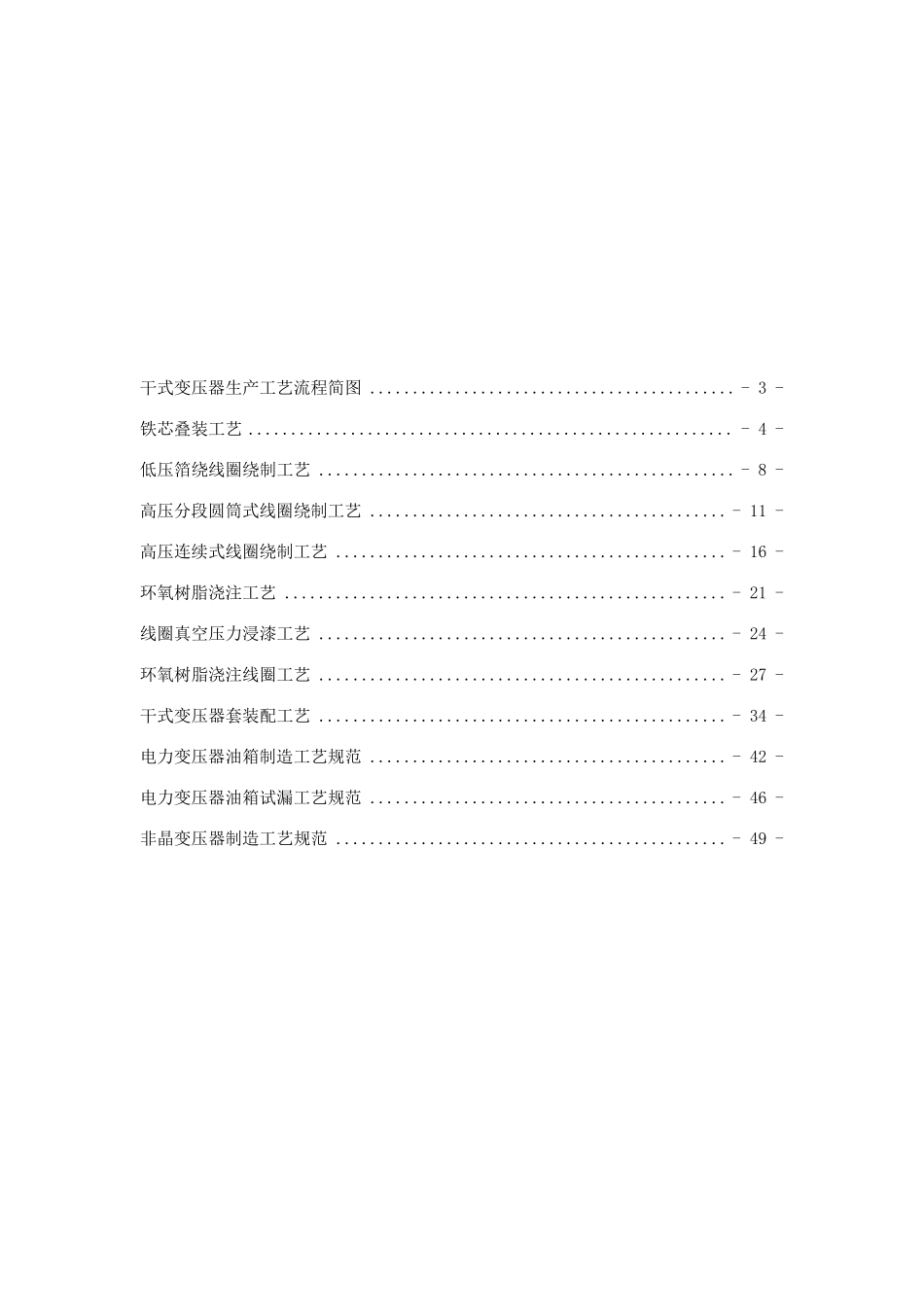

河 南 泰 隆 电 力 设 备 股 份 有 限 公 司 生产工艺文件 （作业指导书） 编制： 日期： 校准： 日期： 审核： 日期： 2017-01-01 颁布 2017-01-01 实施 河 南 泰 隆 电 力 设 备 有 限 公 司 干式变压器生产工艺流程简图 ........................................... - 3 - 铁芯叠装工艺 ......................................................... - 4 - 低压箔绕线圈绕制工艺 ................................................. - 8 - 高压分段圆筒式线圈绕制工艺 .......................................... - 11 - 高压连续式线圈绕制工艺 .............................................. - 16 - 环氧树脂浇注工艺 .................................................... - 21 - 线圈真空压力浸漆工艺 ................................................ - 24 - 环氧树脂浇注线圈工艺 ................................................ - 27 - 干式变压器套装配工艺 ................................................ - 34 - 电力变压器油箱制造工艺规范 .......................................... - 42 - 电力变压器油箱试漏工艺规范 .......................................... - 46 - 非晶变压器制造工艺规范 .............................................. - 49 - 干式变压器生产工艺流程简图 入 库 成 品 试 验 变 压 器 总 装 绝 缘 件 制 作 夹 件 制 作 铁 心 叠 装 过 程 检 验 线 圈 浇 注 线 圈 绕 制 铁 心 剪 切 仓库 进货检 验 原材料采购 铁芯叠装工艺 1. 适用范围 本工艺使用于电压等级10kV 容量30－2500KVA 三相干式配电变压强及630－6300kVA 三相干式电力变压器的铁芯叠装，凡结构相同的产品均可参照执行。 2.主要设备及工具 2.1 主要设备 铁芯叠装平台（有条件的生产厂家可选用铁芯叠装台）、吸尘器、吊车。 2.2 工具 槽钢、心柱支撑件、夹紧工具、料架、扳子、橡胶木槌、打平垫块、水平尺、卡尺、卷尺、钢板尺、卡钳、摇表。 3.准备工具 3.1 认真仔细的查看图样，熟悉和了解铁芯结构及特点，明确图样的技术要求及操作要点。 3.2 按 图 样 备 好 铁 芯 叠 装 时 所 用 的 所 有 零 部 件 、材 料 及 工 、量 、...
