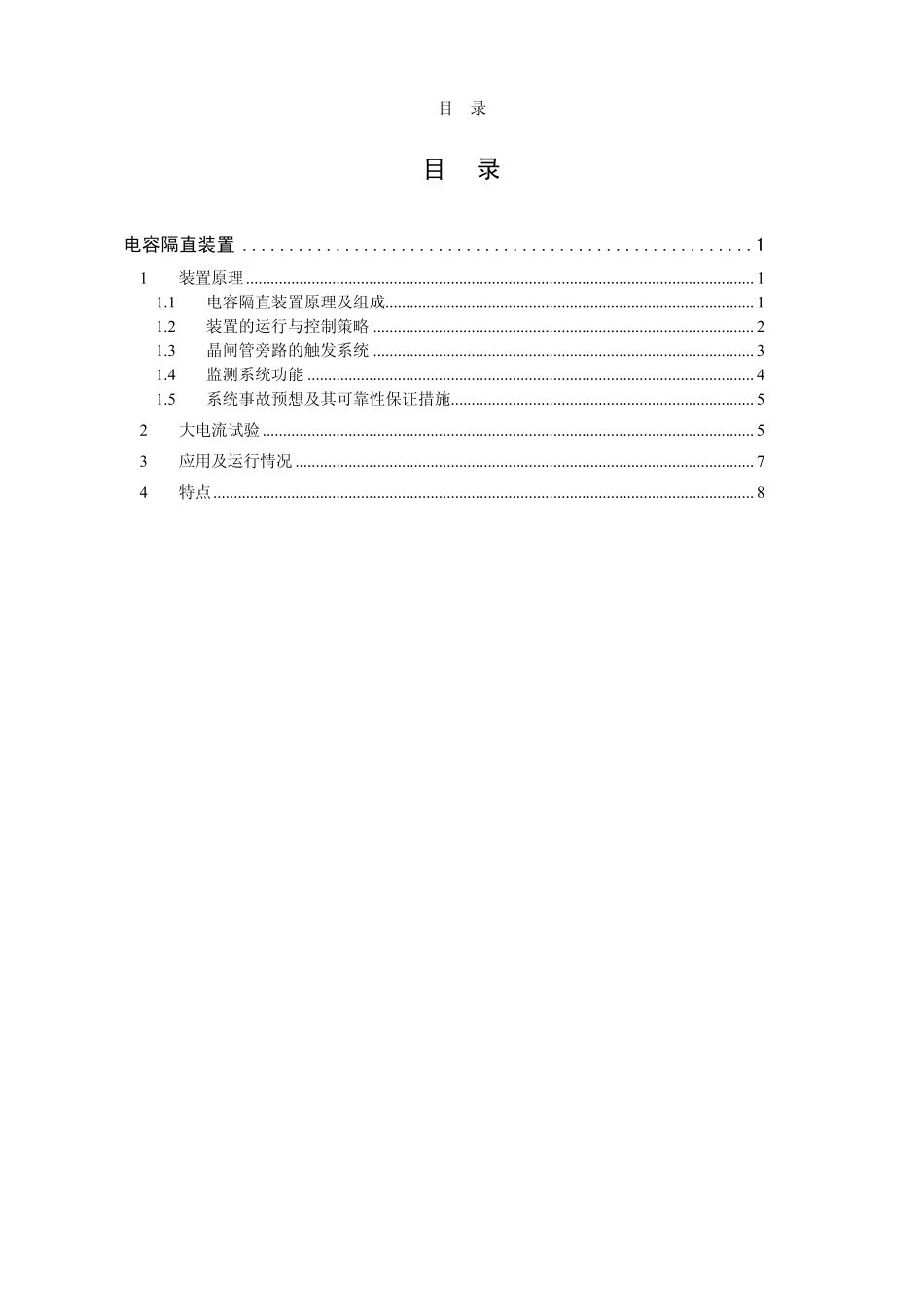

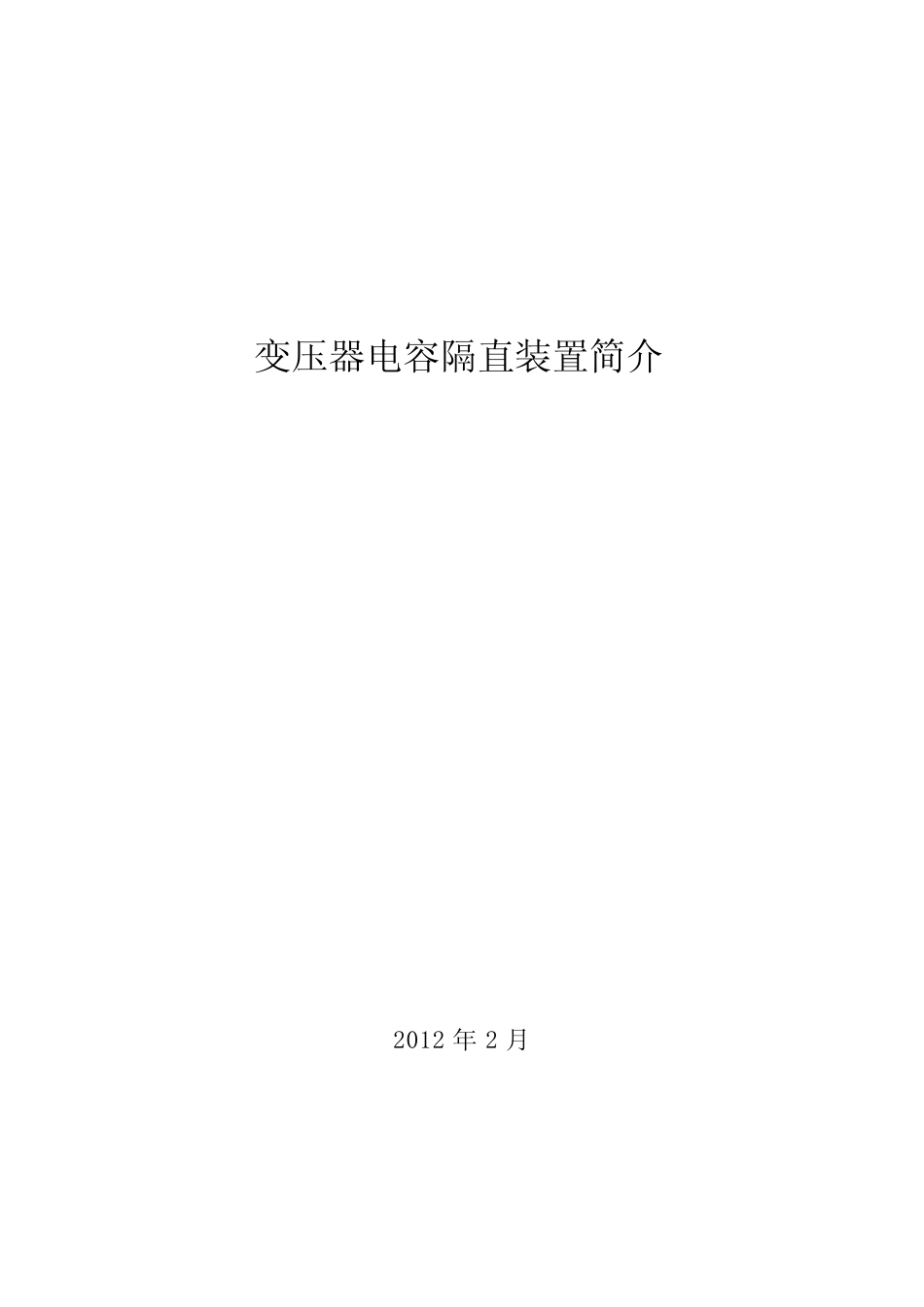

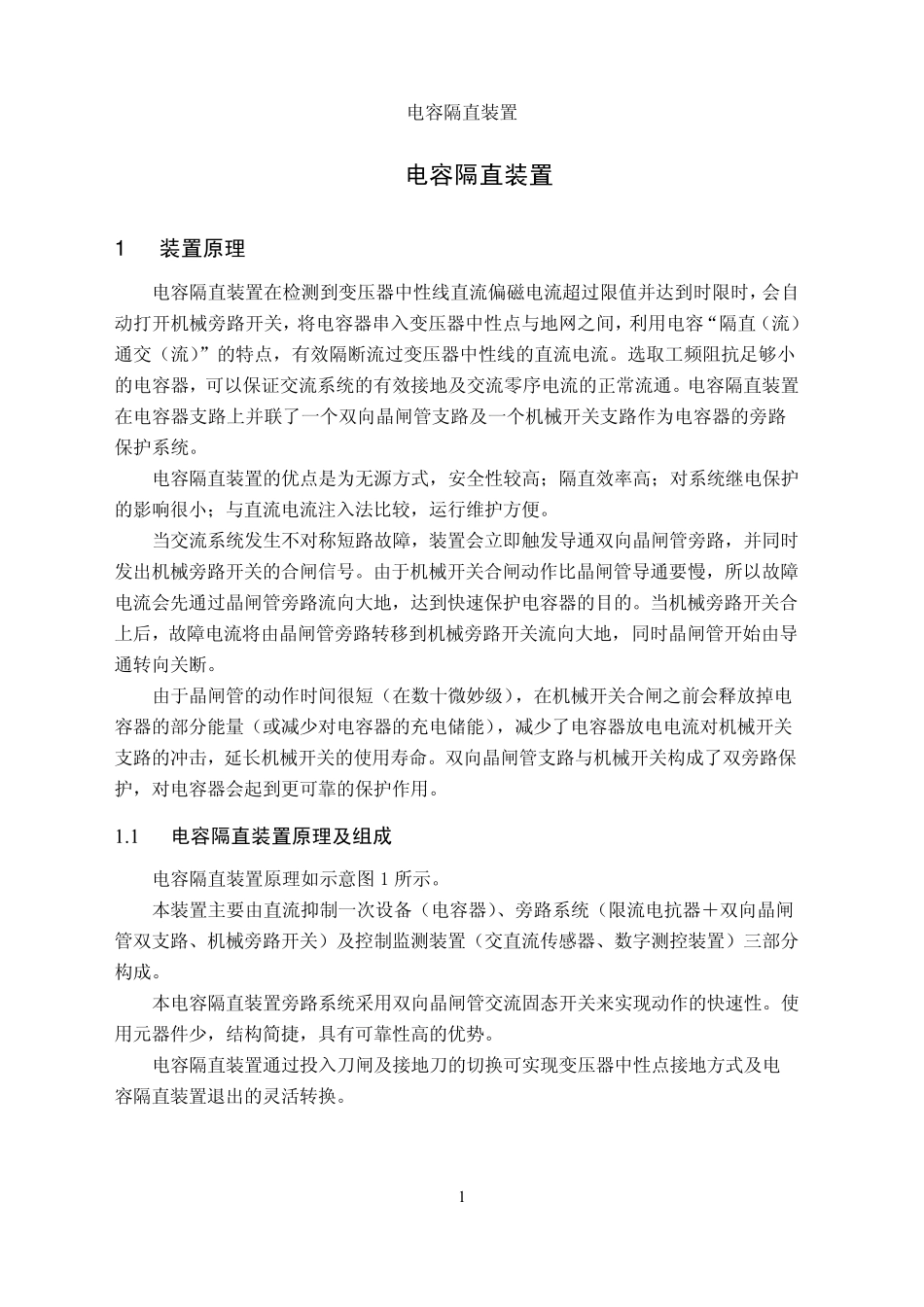

变压器电容隔直装置简介 2012 年 2 月目 录 目 录 电容隔直装置 .......................................................1 1 装置原理............................................................................................................................ 1 1.1 电容隔直装置原理及组成.......................................................................................... 1 1.2 装置的运行与控制策略 ............................................................................................. 2 1.3 晶闸管旁路的触发系统 ............................................................................................. 3 1.4 监测系统功能 ............................................................................................................. 4 1.5 系统事故预想及其可靠性保证措施.......................................................................... 5 2 大电流试验........................................................................................................................ 5 3 应用及运行情况 ................................................................................................................ 7 4 特点.................................................................................................................................... 8 电容隔直装置 1 电容隔直装置 1 装置原理 电容隔直装置在检测到变压器中性线直流偏磁电流超过限值并达到时限时,会自动打开机械旁路开关,将电容器串入变压器中性点与地网之间,利用电容“隔直(流)通交(流)”的特点,有效隔断流过变压器中性线的直流电流。选取工频阻抗足够小的电容器,可以保证交流系统的有效接地及交流零序电流的正常流通。电容隔直装置在电容器支路上并联了一个双向晶闸管支路及一个机械开关支路作为电容器的旁路保护系统。 电容隔直装置的优点是为无源方式,安全性较高;隔直效率高;对系统继电保护的影响很小;与直流电流注入法比较,运行维护方便。 当交流系统发生不对称短路故障,装置会立即触发导通双向晶闸管旁路,并同时发出机械旁路开关的合闸信号。由于机械开关合闸动作比晶闸管导通要慢,所以故障电流会...
