变压器的命名

变压器的命名_第1页
1/21
变压器的命名_第2页
2/21
变压器的命名_第3页
3/21

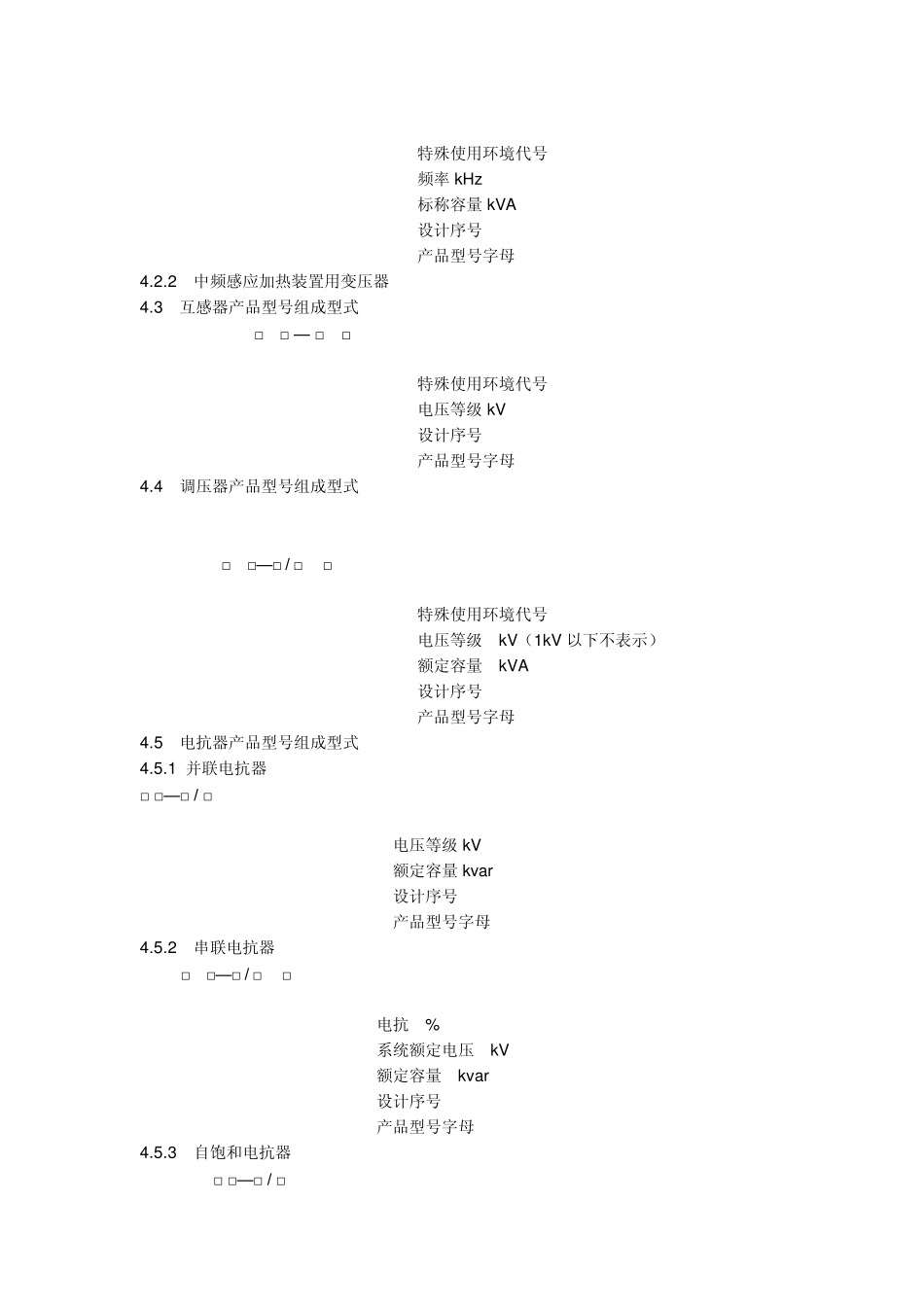

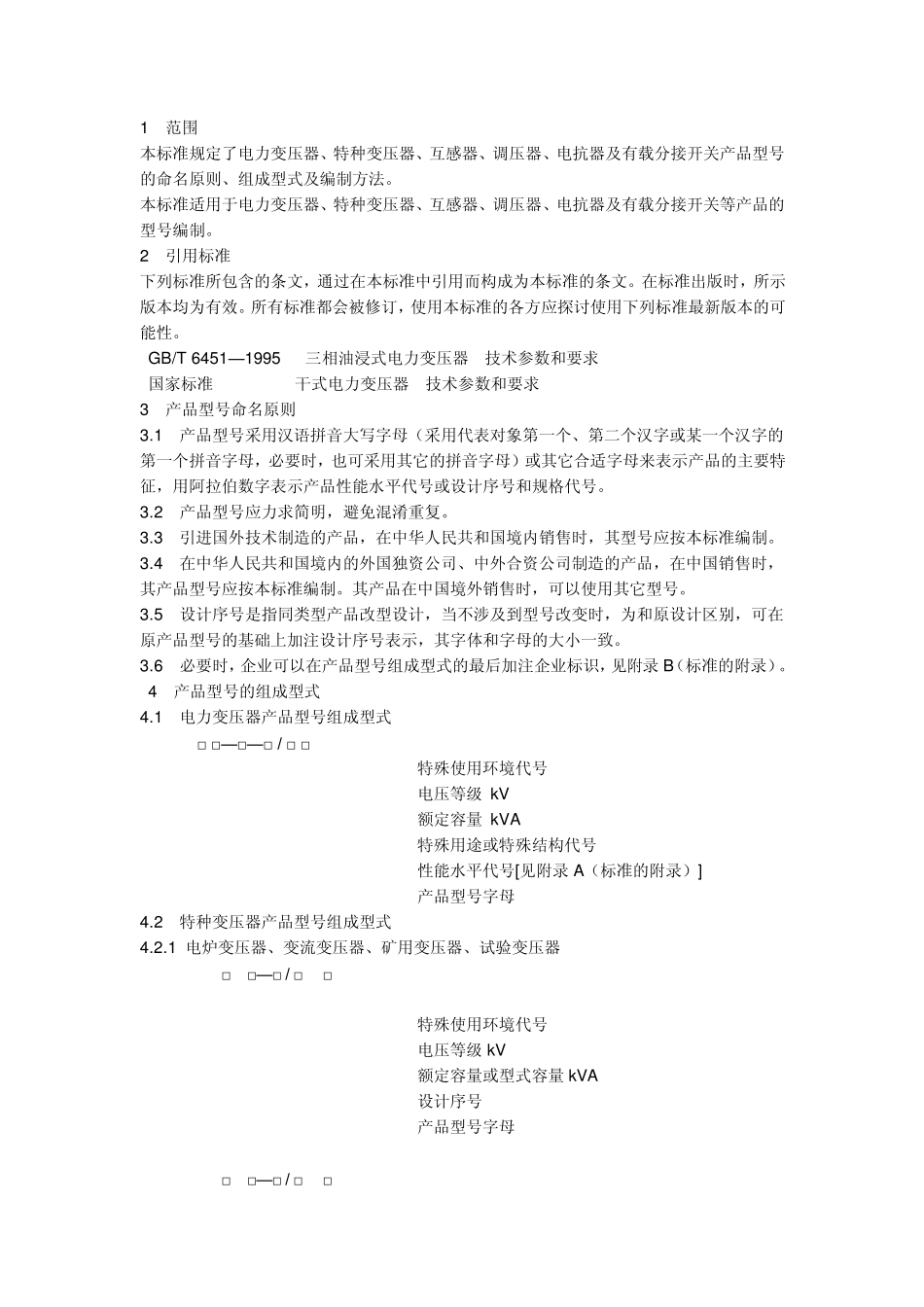

1 范围 本标准规定了电力变压器、特种变压器、互感器、调压器、电抗器及有载分接开关产品型号的命名原则、组成型式及编制方法。 本标准适用于电力变压器、特种变压器、互感器、调压器、电抗器及有载分接开关等产品的型号编制。 2 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6451—1995 三相油浸式电力变压器 技术参数和要求 国家标准 干式电力变压器 技术参数和要求 3 产品型号命名原则 3.1 产品型号采用汉语拼音大写字母(采用代表对象第一个、第二个汉字或某一个汉字的第一个拼音字母,必要时,也可采用其它的拼音字母)或其它合适字母来表示产品的主要特征,用阿拉伯数字表示产品性能水平代号或设计序号和规格代号。 3.2 产品型号应力求简明,避免混淆重复。 3.3 引进国外技术制造的产品,在中华人民共和国境内销售时,其型号应按本标准编制。 3.4 在中华人民共和国境内的外国独资公司、中外合资公司制造的产品,在中国销售时,其产品型号应按本标准编制。其产品在中国境外销售时,可以使用其它型号。 3.5 设计序号是指同类型产品改型设计,当不涉及到型号改变时,为和原设计区别,可在原产品型号的基础上加注设计序号表示,其字体和字母的大小一致。 3.6 必要时,企业可以在产品型号组成型式的最后加注企业标识,见附录 B(标准的附录)。 4 产品型号的组成型式 4.1 电力变压器产品型号组成型式 □ □—□—□ / □ □ 特殊使用环境代号 电压等级 k V 额定容量 k VA 特殊用途或特殊结构代号 性能水平代号[见附录 A(标准的附录)] 产品型号字母 4.2 特种变压器产品型号组成型式 4.2.1 电炉变压器、变流变压器、矿用变压器、试验变压器 □ □—□ / □ □ 特殊使用环境代号 电压等级 k V 额定容量或型式容量 k VA 设计序号 产品型号字母 □ □—□ / □ □ 特殊使用环境代号 频率kHz 标称容量kVA 设计序号 产品型号字母 4.2.2 中频感应加热装置用变压器 4.3 互感器产品型号组成型式 □ □ — □ □ 特殊使用环境代号 电压等级kV 设计序号 产品型号字母 4.4 调压器产品型号组成型式 □ □— □ / □ □ 特殊使用环境代号 电压等级 kV(1kV 以下不表示) 额定容量 kVA 设计序号 产品...
