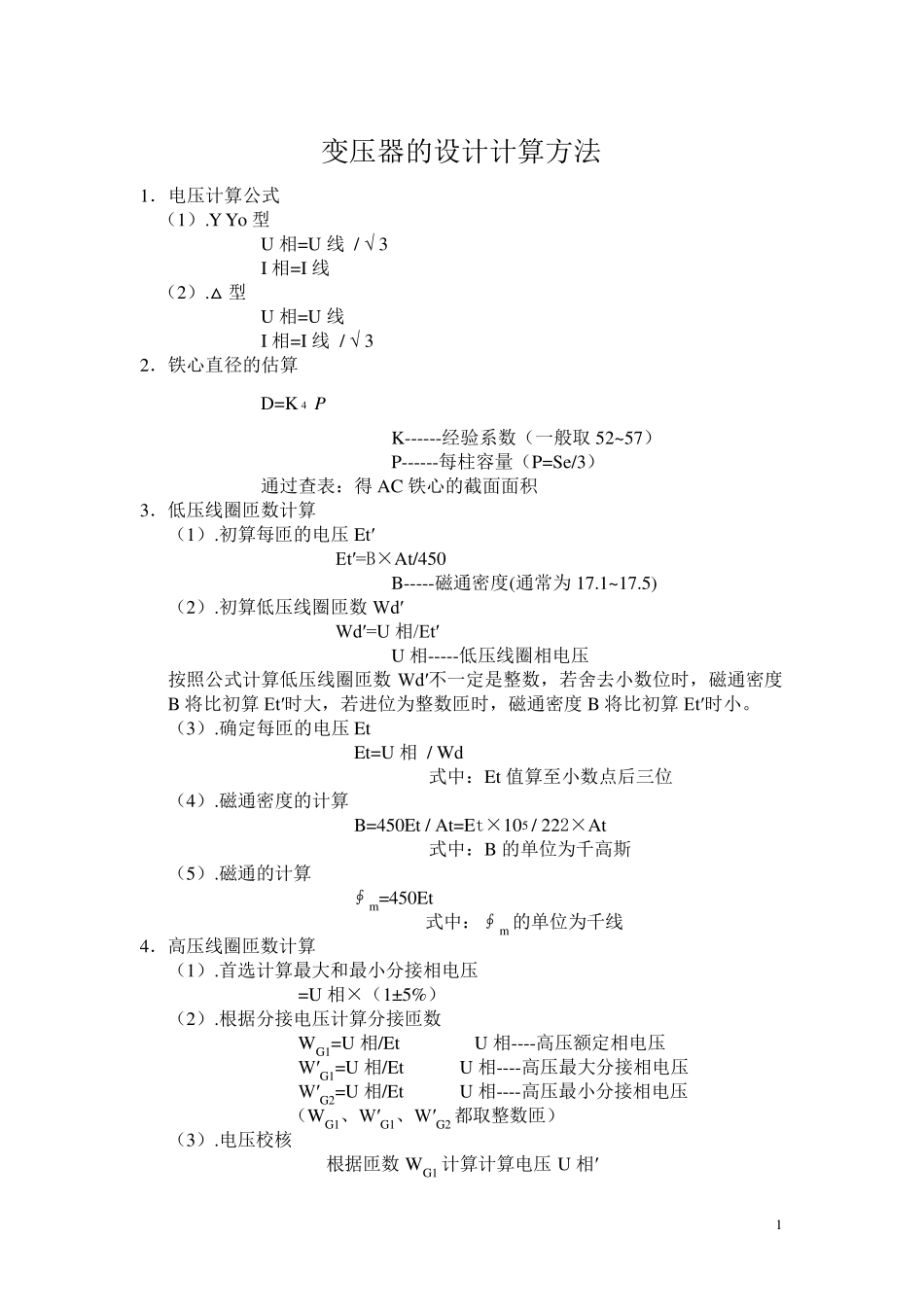

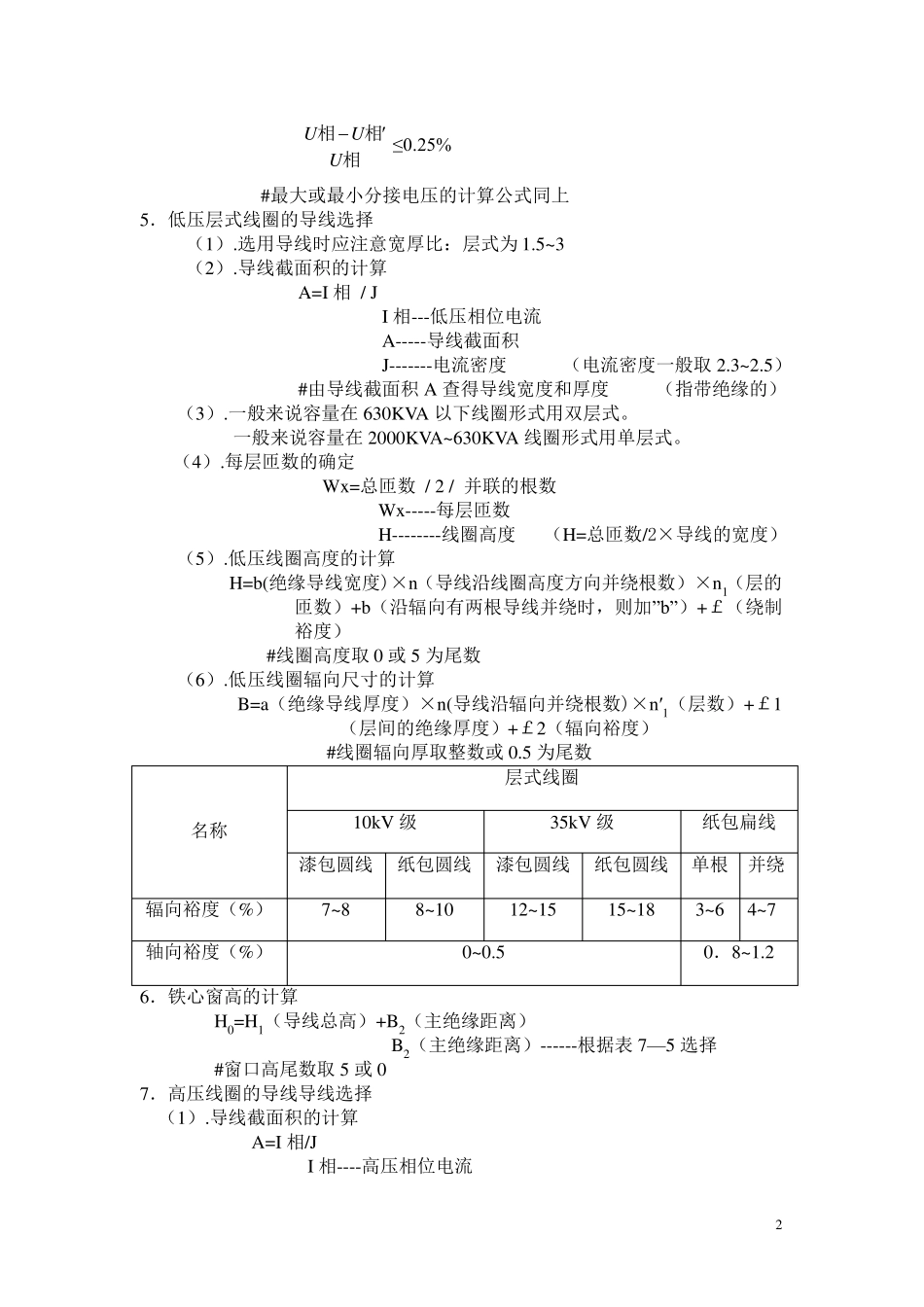

1 变压器的设计计算方法 1．电压计算公式 （1）.Y Yo 型 U 相=U 线 / √ 3 I 相=I 线 （2）.△型 U 相=U 线 I 相=I 线 / √ 3 2．铁心直径的估算 D=K 4 P K------经验系数（一般取52~57） P------每柱容量（P=Se/3） 通过查表：得AC 铁心的截面面积 3．低压线圈匝数计算 （1）.初算每匝的电压Et′ Et′=B×At/450 B-----磁通密度(通常为 17.1~17.5) （2）.初算低压线圈匝数Wd′ Wd′=U 相/Et′ U 相-----低压线圈相电压 按照公式计算低压线圈匝数Wd′不一定是整数，若舍去小数位时，磁通密度B 将比初算Et′时大，若进位为整数匝时，磁通密度 B 将比初算Et′时小。 （3）.确定每匝的电压Et Et=U 相 / Wd 式中：Et 值算至小数点后三位 （4）.磁通密度的计算 B=450Et / At=Et×105 / 222×At 式中：B 的单位为千高斯 （5）.磁通的计算 ∮m=450Et 式中：∮m 的单位为千线 4．高压线圈匝数计算 （1）.首选计算最大和最小分接相电压 =U 相×（1±5%） （2）.根据分接电压计算分接匝数 WG1=U 相/Et U 相----高压额定相电压 W′G1=U 相/Et U 相----高压最大分接相电压 W′G2=U 相/Et U 相----高压最小分接相电压 （WG1、W′G1、W′G2 都取整数匝） （3）.电压校核 根据匝数WG1 计算计算电压U 相′ 2 相相相UUU≤0.25% #最大或最小分接电压的计算公式同上 5．低压层式线圈的导线选择 （1）.选用导线时应注意宽厚比：层式为1.5~3 （2）.导线截面积的计算 A=I 相 / J I 相---低压相位电流 A-----导线截面积 J-------电流密度 （电流密度一般取2.3~2.5） #由导线截面积A 查得导线宽度和厚度 （指带绝缘的） （3）.一般来说容量在630KVA 以下线圈形式用双层式。 一般来说容量在2000KVA~630KVA 线圈形式用单层式。 （4）.每层匝数的确定 Wx=总匝数 / 2 / 并联的根数 Wx-----每层匝数 H--------线圈高度 （H=总匝数/2×导线的宽度） （5）.低压线圈高度的计算 H=b(绝缘导线宽度)×n（导线沿线圈高度方向并绕根数）×n1（层的匝数）+b（沿辐向有两根导线并绕时，则加”b”）+￡（绕制裕度） #线圈高度取0 或5 为尾数 （6）.低压线圈辐向尺寸的计算 B=a（绝缘导线厚度）×n(导线沿辐向并绕根数)×n′1（层数）+￡1（层间的绝缘厚度）+￡2（辐向裕度） #线圈辐向厚取整数或0.5 为尾数 名称 层式线圈 10kV 级 35kV 级 ...
