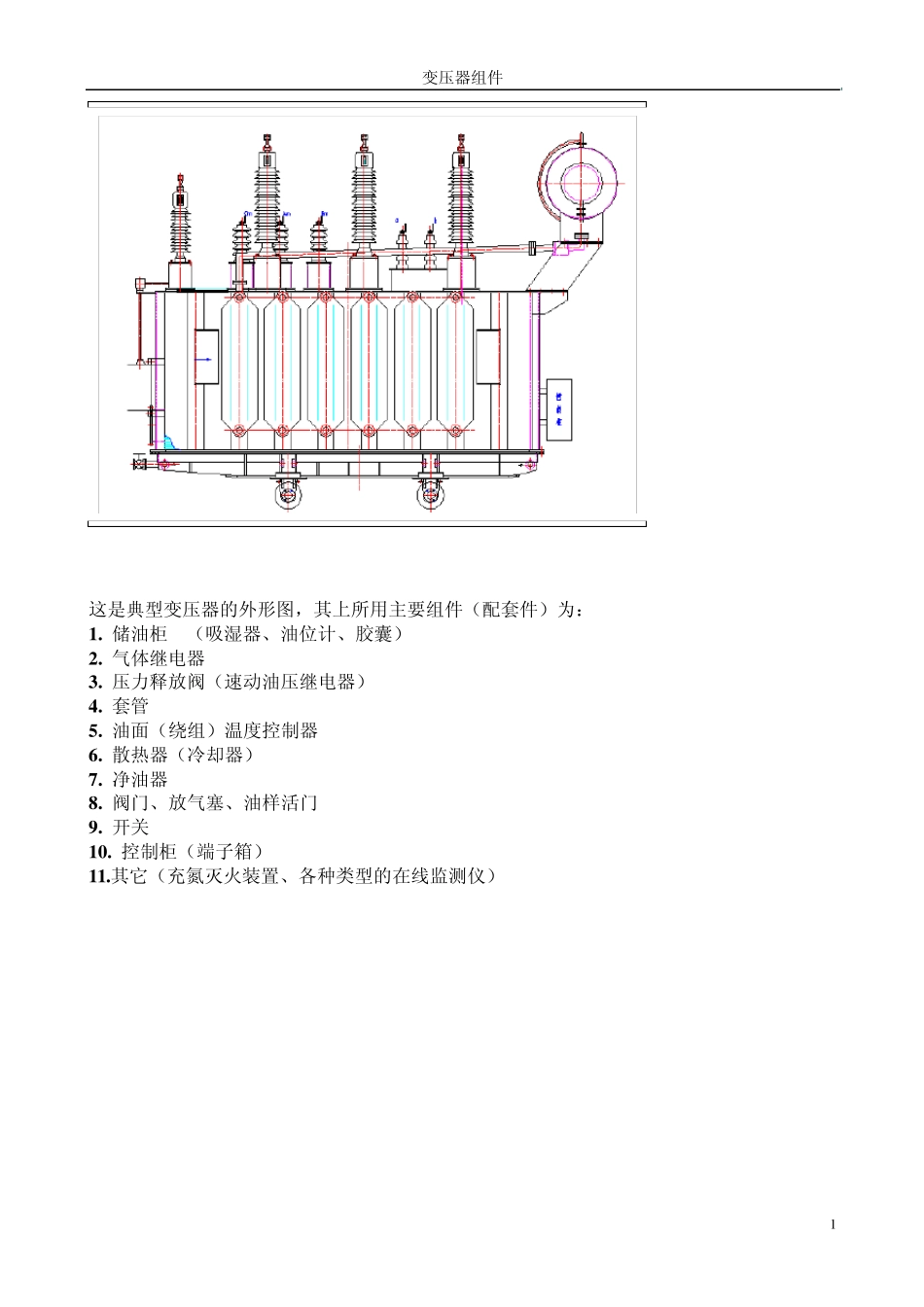

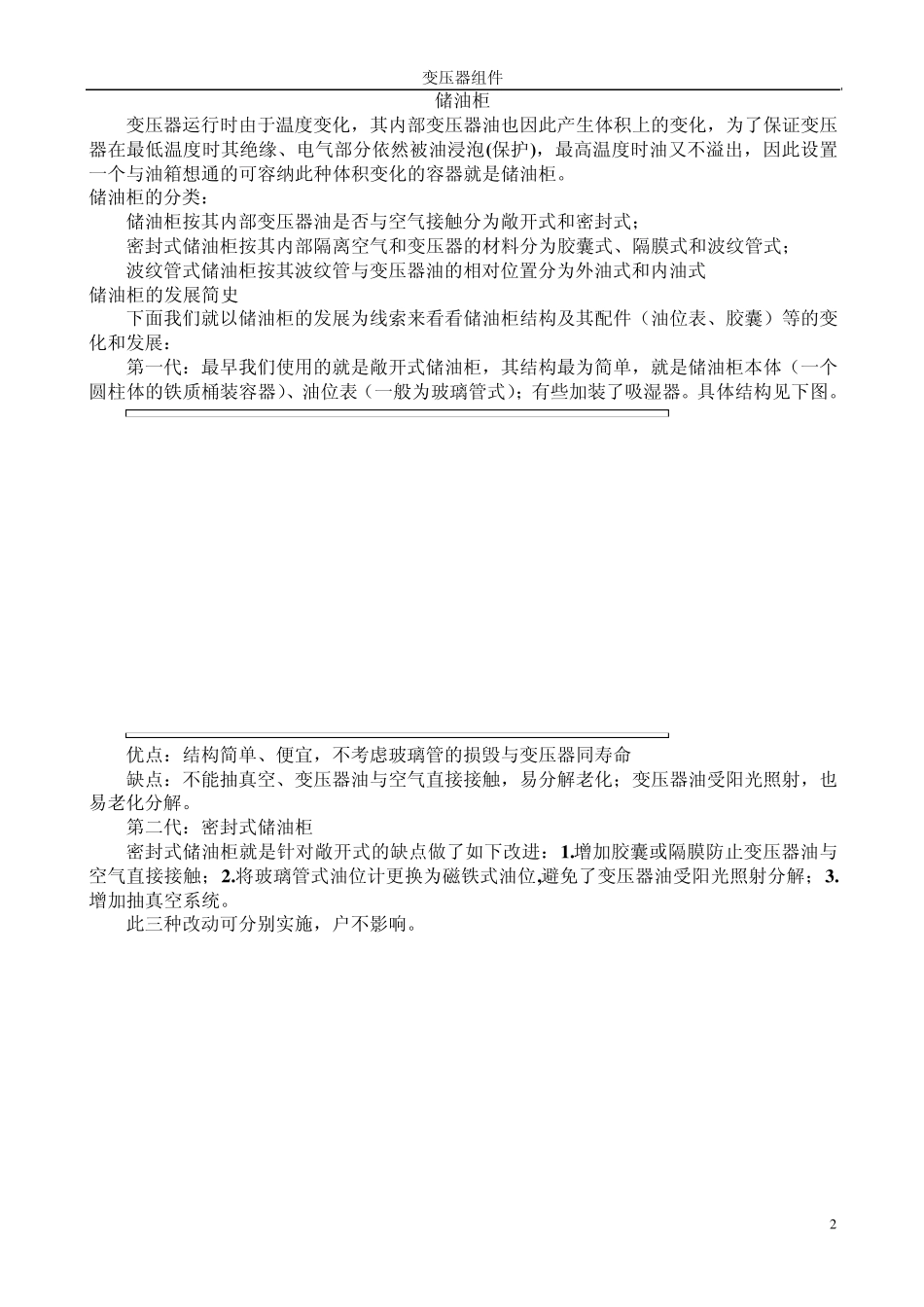

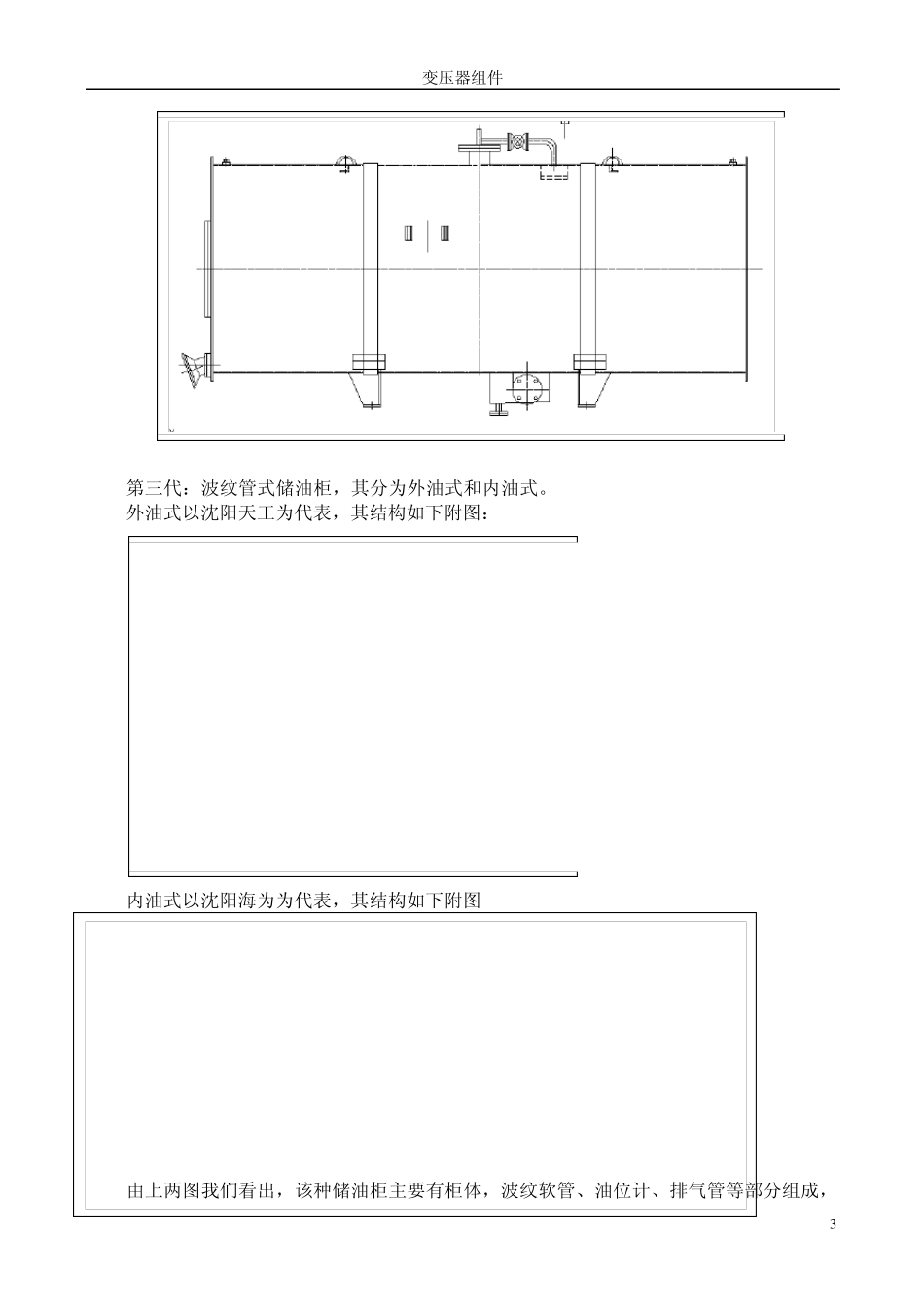

变压器组件 1 这是典型变压器的外形图，其上所用主要组件（配套件）为： 1 . 储油柜 （吸湿器、油位计、胶囊） 2 . 气体继电器 3 . 压力释放阀（速动油压继电器） 4 . 套管 5 . 油面（绕组）温度控制器 6 . 散热器（冷却器） 7 . 净油器 8 . 阀门、放气塞、油样活门 9 . 开关 1 0 . 控制柜（端子箱） 1 1 .其它（充氮灭火装置、各种类型的在线监测仪） 变压器组件 2 储油柜 变压器运行时由于温度变化，其内部变压器油也因此产生体积上的变化，为了保证变压器在最低温度时其绝缘、电气部分依然被油浸泡(保护)，最高温度时油又不溢出，因此设置一个与油箱想通的可容纳此种体积变化的容器就是储油柜。 储油柜的分类： 储油柜按其内部变压器油是否与空气接触分为敞开式和密封式； 密封式储油柜按其内部隔离空气和变压器的材料分为胶囊式、隔膜式和波纹管式； 波纹管式储油柜按其波纹管与变压器油的相对位置分为外油式和内油式 储油柜的发展简史 下面我们就以储油柜的发展为线索来看看储油柜结构及其配件（油位表、胶囊）等的变化和发展： 第一代：最早我们使用的就是敞开式储油柜，其结构最为简单，就是储油柜本体（一个圆柱体的铁质桶装容器）、油位表（一般为玻璃管式）；有些加装了吸湿器。具体结构见下图。 优点：结构简单、便宜，不考虑玻璃管的损毁与变压器同寿命 缺点：不能抽真空、变压器油与空气直接接触，易分解老化；变压器油受阳光照射，也易老化分解。 第二代：密封式储油柜 密封式储油柜就是针对敞开式的缺点做了如下改进：1 .增加胶囊或隔膜防止变压器油与空气直接接触；2 .将玻璃管式油位计更换为磁铁式油位,避免了变压器油受阳光照射分解；3 .增加抽真空系统。 此三种改动可分别实施，户不影响。 变压器组件 3 第三代：波纹管式储油柜，其分为外油式和内油式。 外油式以沈阳天工为代表，其结构如下附图： 内油式以沈阳海为为代表，其结构如下附图 由上两图我们看出，该种储油柜主要有柜体，波纹软管、油位计、排气管等部分组成， 变压器组件 4 不锈钢波纹管作为容积补偿元件和隔离密封元件，在彻底隔绝空气及湿气的条件下，实现对变压器绝缘油的体积补偿。 特点： 1. 无需采用吸湿器。 2. 工作寿命长、无老化、抗破损、免维护 注意事项： 为防止运输中内部波纹管颠簸受损，在出厂运输前必须向储油柜内充气将波纹压合固定或抽真空使波纹管处于压合状态 相关...
