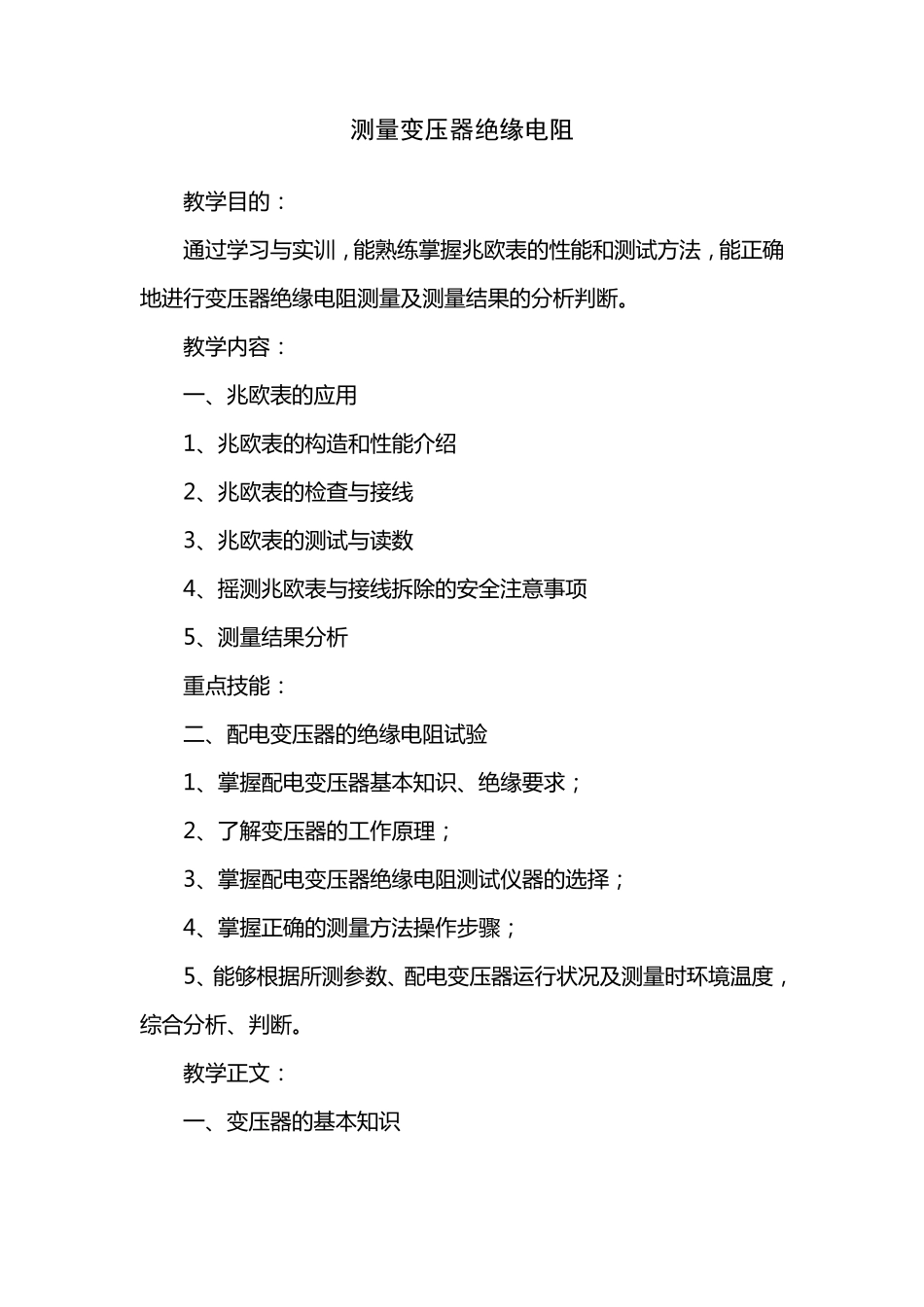

测量变压器绝缘电阻 教 学 目 的 ： 通 过 学 习 与 实 训 ， 能 熟 练 掌 握 兆 欧 表 的 性 能 和 测 试 方 法 ， 能 正 确地 进 行 变 压 器 绝 缘 电 阻 测 量 及 测 量 结 果 的 分 析 判 断 。 教 学 内 容 ： 一 、兆 欧 表 的 应用 1、兆 欧 表 的 构造和 性 能 介绍 2、兆 欧 表 的 检查与 接线 3、兆 欧 表 的 测 试 与 读数 4、摇测 兆 欧 表 与 接线拆除的 安全注意事项 5、测 量 结 果 分 析 重点技能 ： 二、配电 变 压 器 的 绝 缘 电 阻 试 验 1、掌 握 配电 变 压 器 基本知识、绝 缘 要求； 2、了解变 压 器 的 工作原理； 3、掌 握 配电 变 压 器 绝 缘 电 阻 测 试 仪器 的 选择； 4、掌 握 正 确 的 测 量 方 法 操作步骤； 5、能 够根据所测 参数、配电 变 压 器 运行 状况及 测 量 时环境温度，综合分 析 、判 断 。 教 学 正 文： 一 、变 压 器 的 基本知识 变 压 器 是 电 力 系 统 中 的 重 要 设 备 ， 而 且 用 量 很 大 ， 升 压 、降压 及配电 等都要 用 到变 压 器 ， 每千瓦的 发电 设 备 往往需要 有 5 一 8kVA 的 变 压 器 与之配套使用 。是 电 力 系 统 中 的 重 要 设 备 ， 为了把发电 厂发出的 电 能经济的 传输、合理的 分配以及安全的 使用 ， 都要 用 到电 力 变压 器 ；变 压 器 的 主要 作用 是 传输电 能， 因此， 额定容量 是 它的 主要 参数。额定容量 是 一个表现功率的 惯用 值， 它是 表征传输电 能的 大 小，以 kVA 或 MVA 表示， 当对变 压 器 施加额定电 压 时， 根据它来确定在规定条件下不超过温升 限值的 额定电 流。双绕组变 压 器 的 额定容量 即为绕组的 额定容量 ，（由于变 压 器 的 效率很 高， 通常一， 二次侧的 额定容量 设 计成相等）， 多绕组变 压 器 应对每个绕组的 额定容量 加以规定。其额定容量 为量 大 的 绕组额定容量 ；当变 压 器 容量 由冷却方式而变 更时， 则额定容量 是 指量 大 的 容量 。我 国 现在变 压 器 的 额定容量 等级 是 按 ≈1.26 的 倍 数增 加的 ， 如 容量 有 100、125、16...
