变电所知识及差动保护

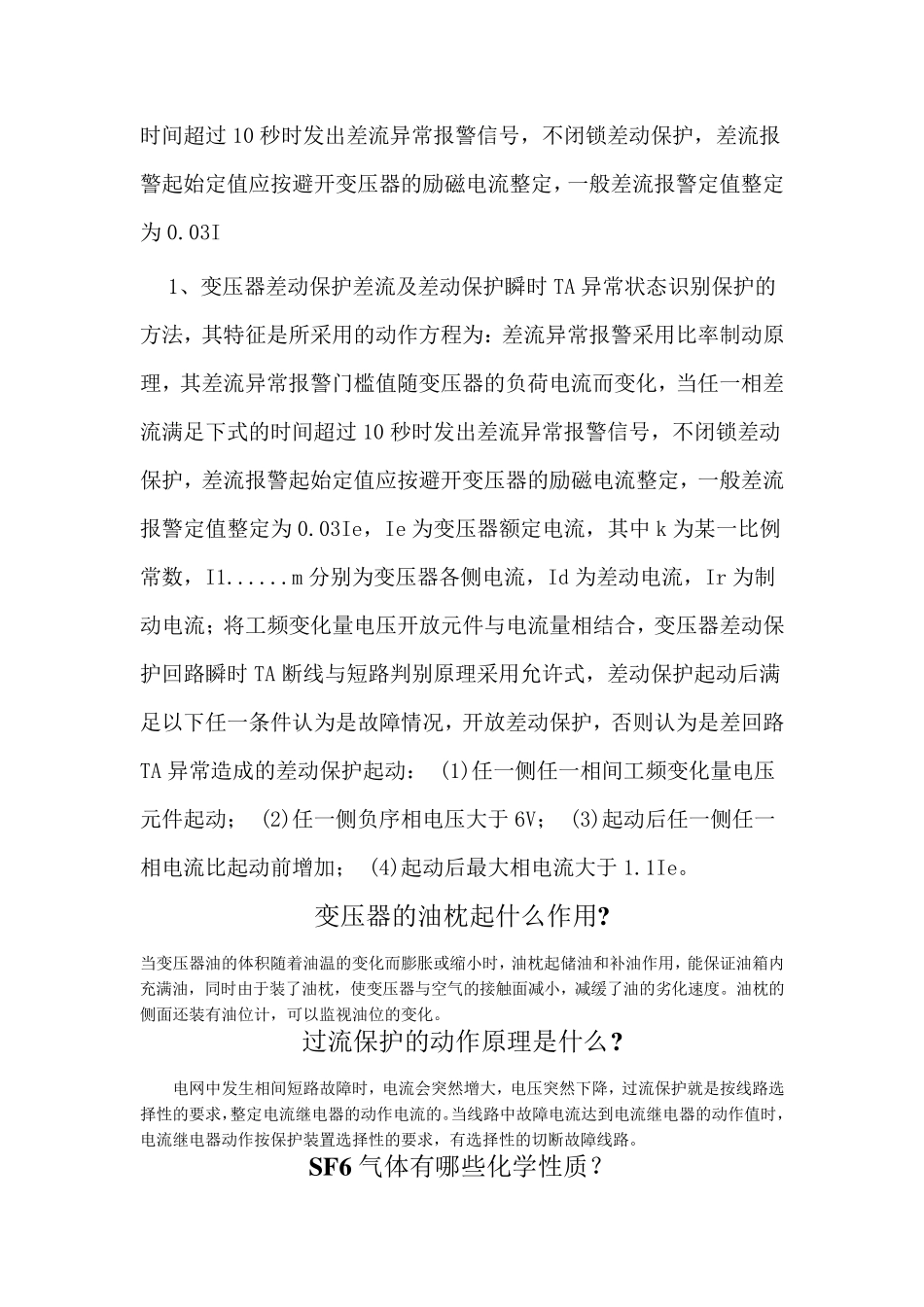

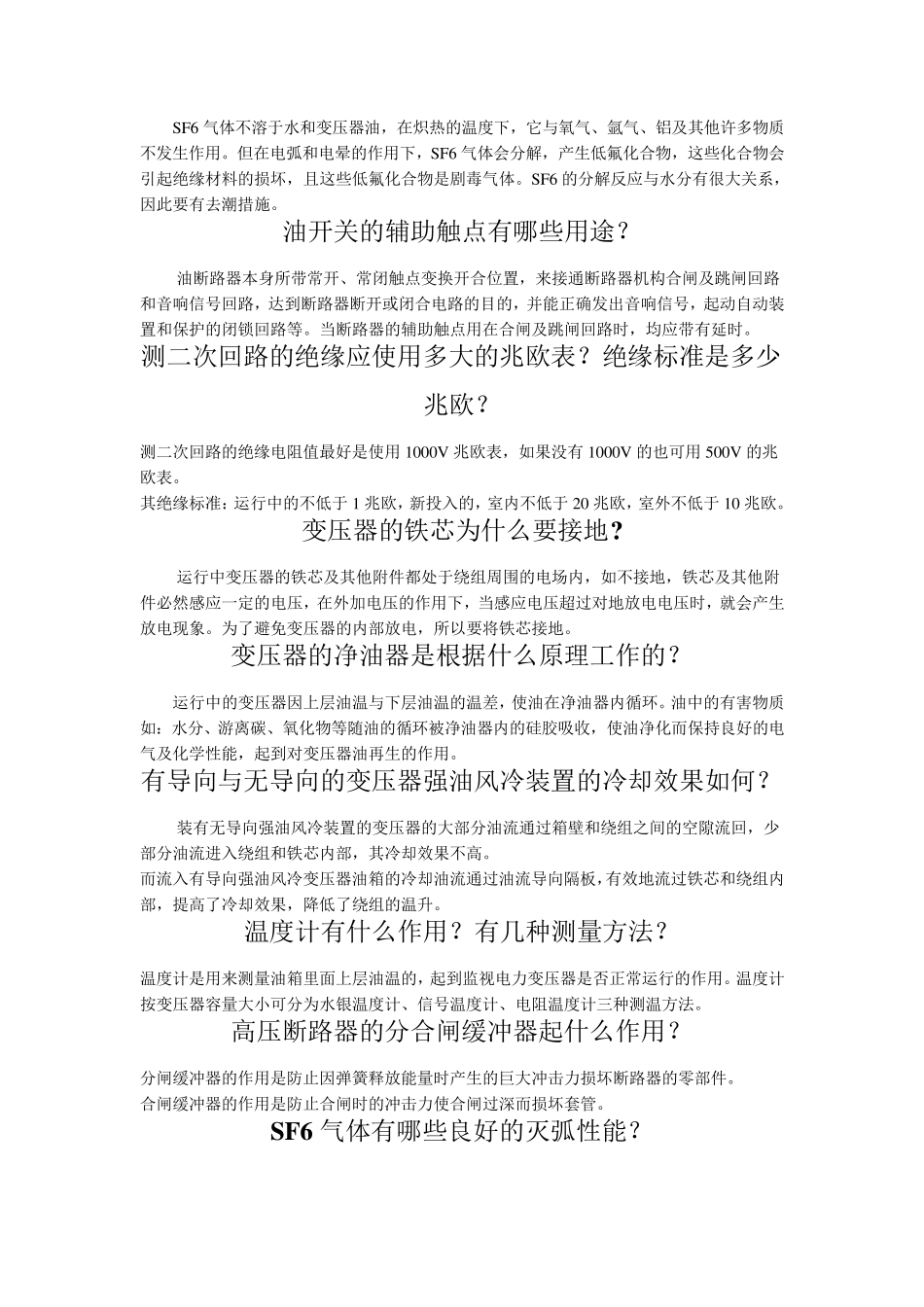

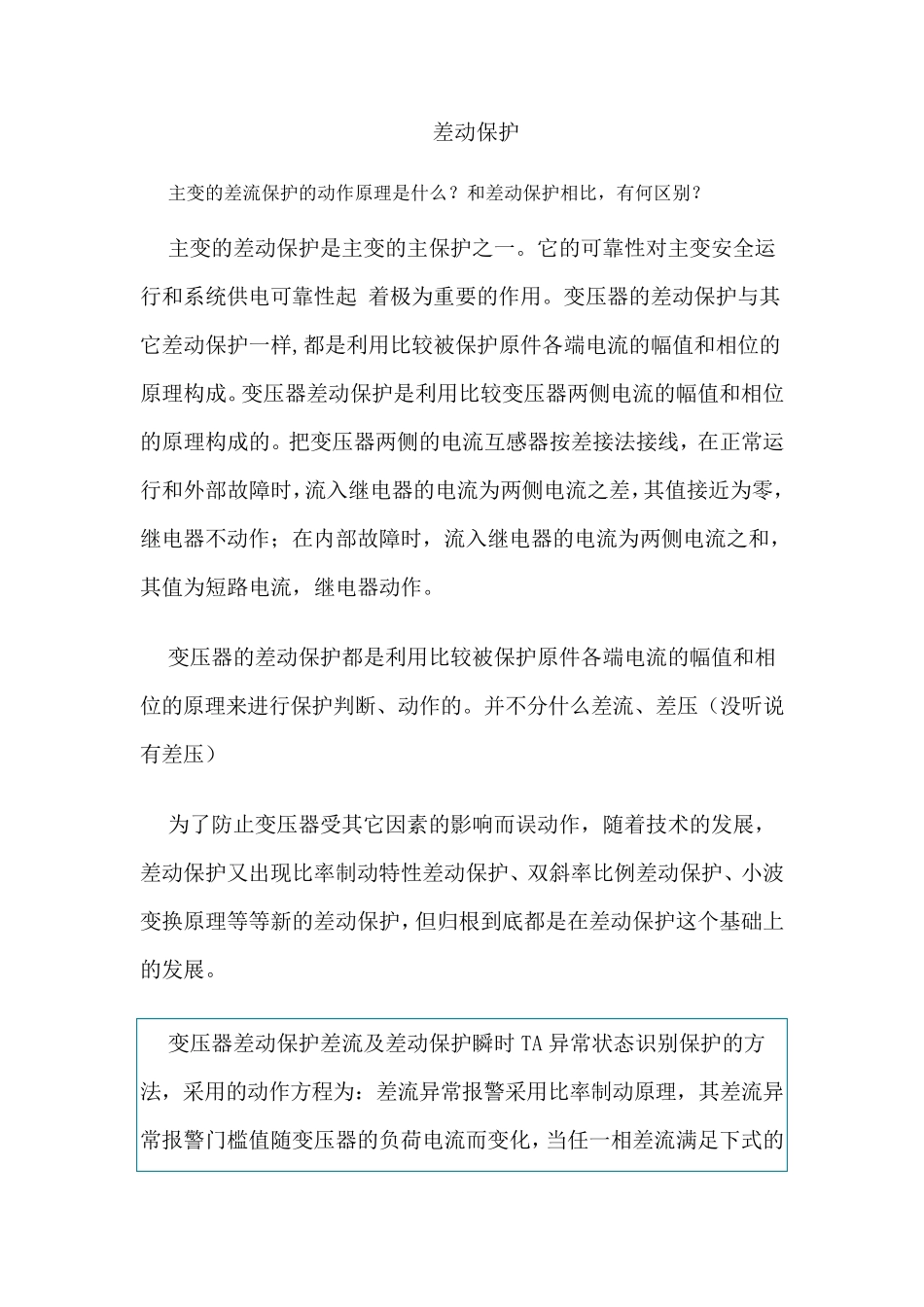

差动保护 主变的差流保护的动作原理是什么？和差动保护相比，有何区别？ 主变的差动保护是主变的主保护之一。它的可靠性对主变安全运行和系统供电可靠性起 着极为重要的作用。变压器的差动保护与其它差动保护一样,都是利用比较被保护原件各端电流的幅值和相位的原理构成。变压器差动保护是利用比较变压器两侧电流的幅值和相位的原理构成的。把变压器两侧的电流互感器按差接法接线，在正常运行和外部故障时，流入继电器的电流为两侧电流之差，其值接近为零，继电器不动作；在内部故障时，流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。 变压器的差动保护都是利用比较被保护原件各端电流的幅值和相位的原理来进行保护判断、动作的。并不分什么差流、差压（没听说有差压） 为了防止变压器受其它因素的影响而误动作，随着技术的发展，差动保护又出现比率制动特性差动保护、双斜率比例差动保护、小波变换原理等等新的差动保护，但归根到底都是在差动保护这个基础上的发展。 变压器差动保护差流及差动保护瞬时TA 异常状态识别保护的方法，采用的动作方程为：差流异常报警采用比率制动原理，其差流异常报警门槛值随变压器的负荷电流而变化，当任一相差流满足 下 式 的时间超过10 秒时发出差流异常报警信号，不闭锁差动保护，差流报警起始定值应按避开变压器的励磁电流整定，一般差流报警定值整定为0.03I 1、变压器差动保护差流及差动保护瞬时TA 异常状态识别保护的方法，其特征是所采用的动作方程为：差流异常报警采用比率制动原理，其差流异常报警门槛值随变压器的负荷电流而变化，当任一相差流满足下式的时间超过10 秒时发出差流异常报警信号，不闭锁差动保护，差流报警起始定值应按避开变压器的励磁电流整定，一般差流报警定值整定为0.03Ie，Ie 为变压器额定电流，其中 k 为某一比例常数，I1......m 分别为变压器各侧电流，Id 为差动电流，Ir 为制动电流；将工频变化量电压开放元件与电流量相结合，变压器差动保护回路瞬时TA 断线与短路判别原理采用允许式，差动保护起动后满足以下任一条件认为是故障情况，开放差动保护，否则认为是差回路TA 异常造成的差动保护起动： (1)任一侧任一相间工频变化量电压元件起动； (2)任一侧负序相电压大于 6V； (3)起动后任一侧任一相电流比起动前增加； (4)起动后最大相电流大于 1.1Ie。 变压器的油枕起什么作用? 当变压器油的体积随着油温的变化而膨胀或缩小时，油枕...
