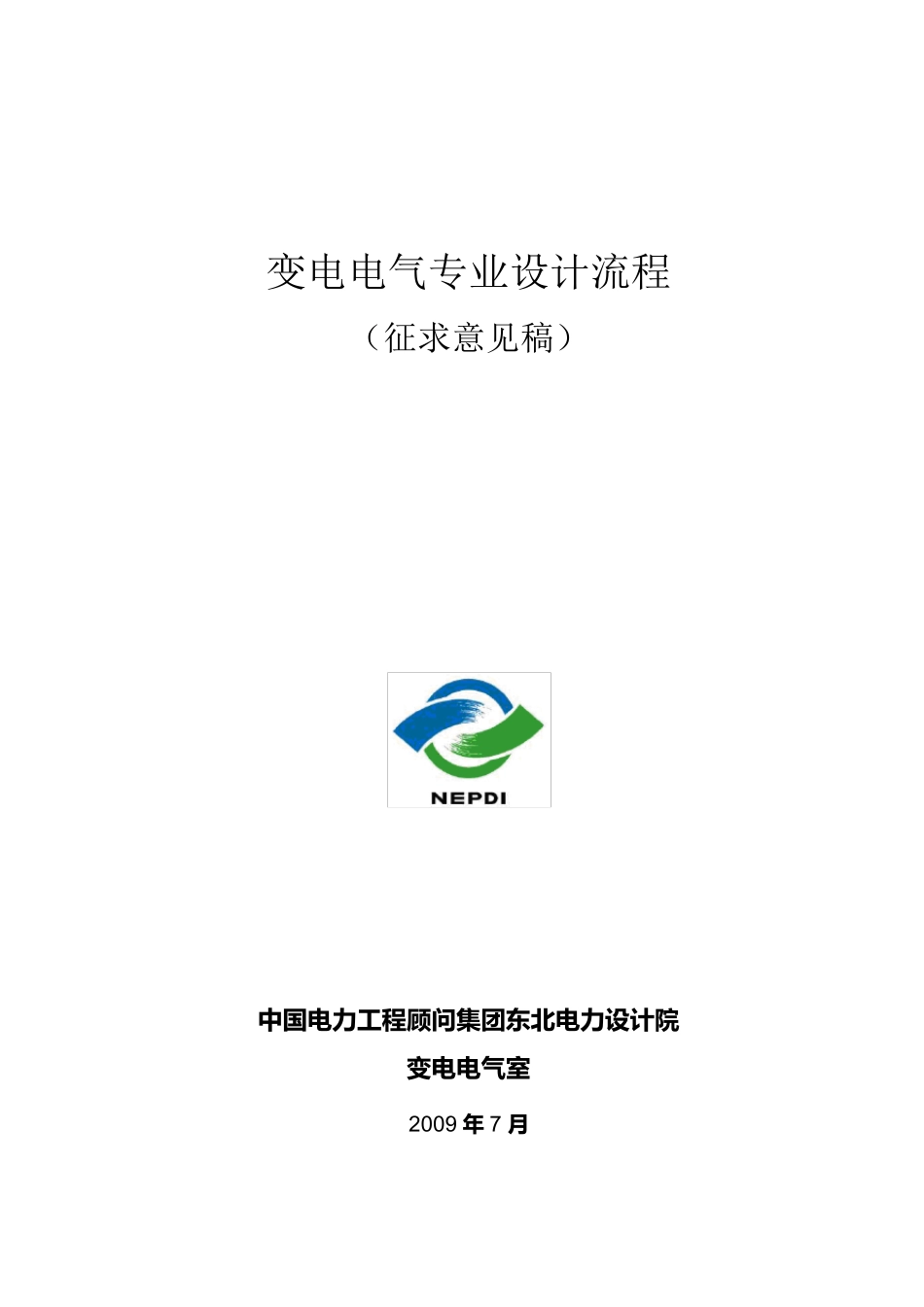

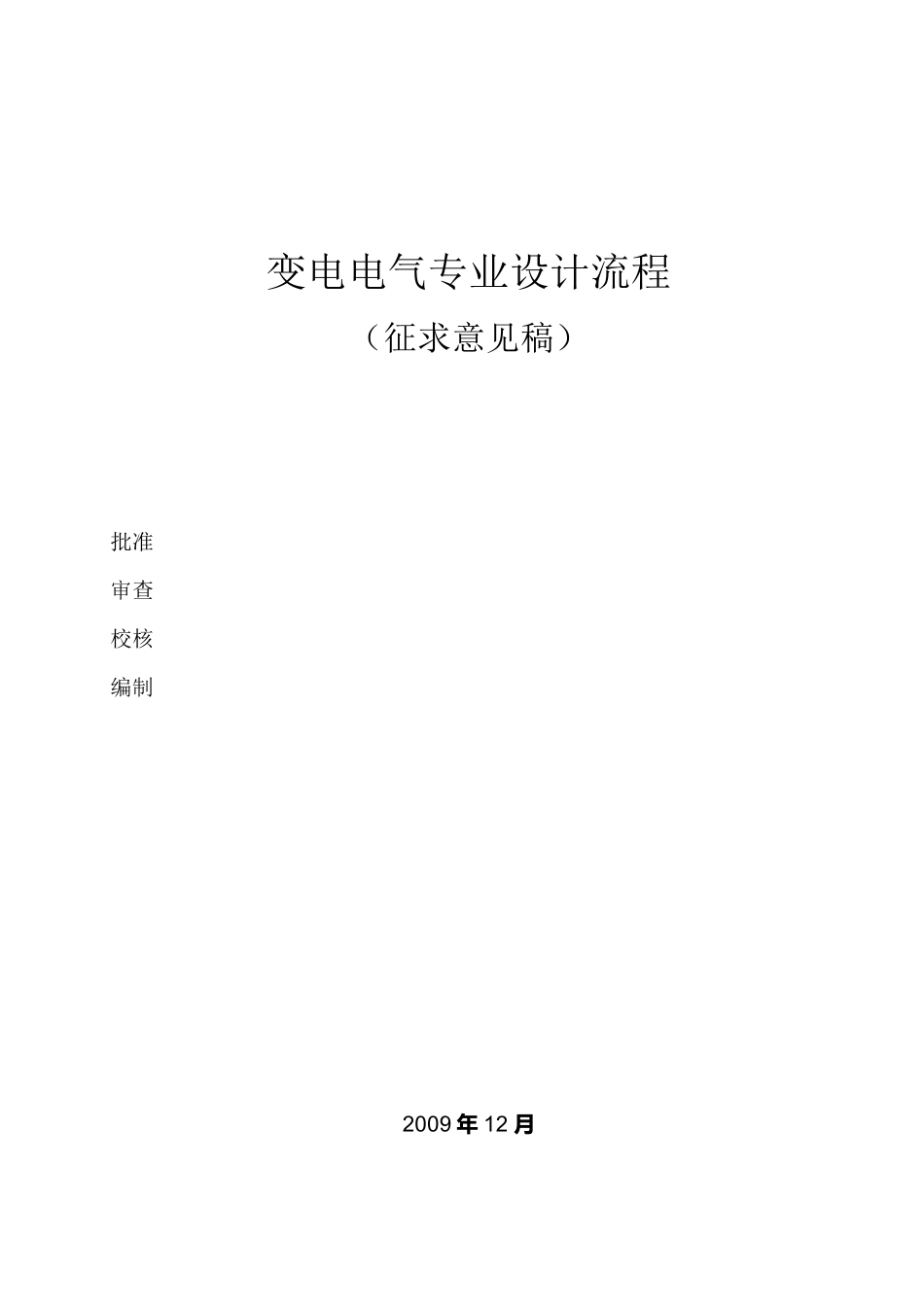

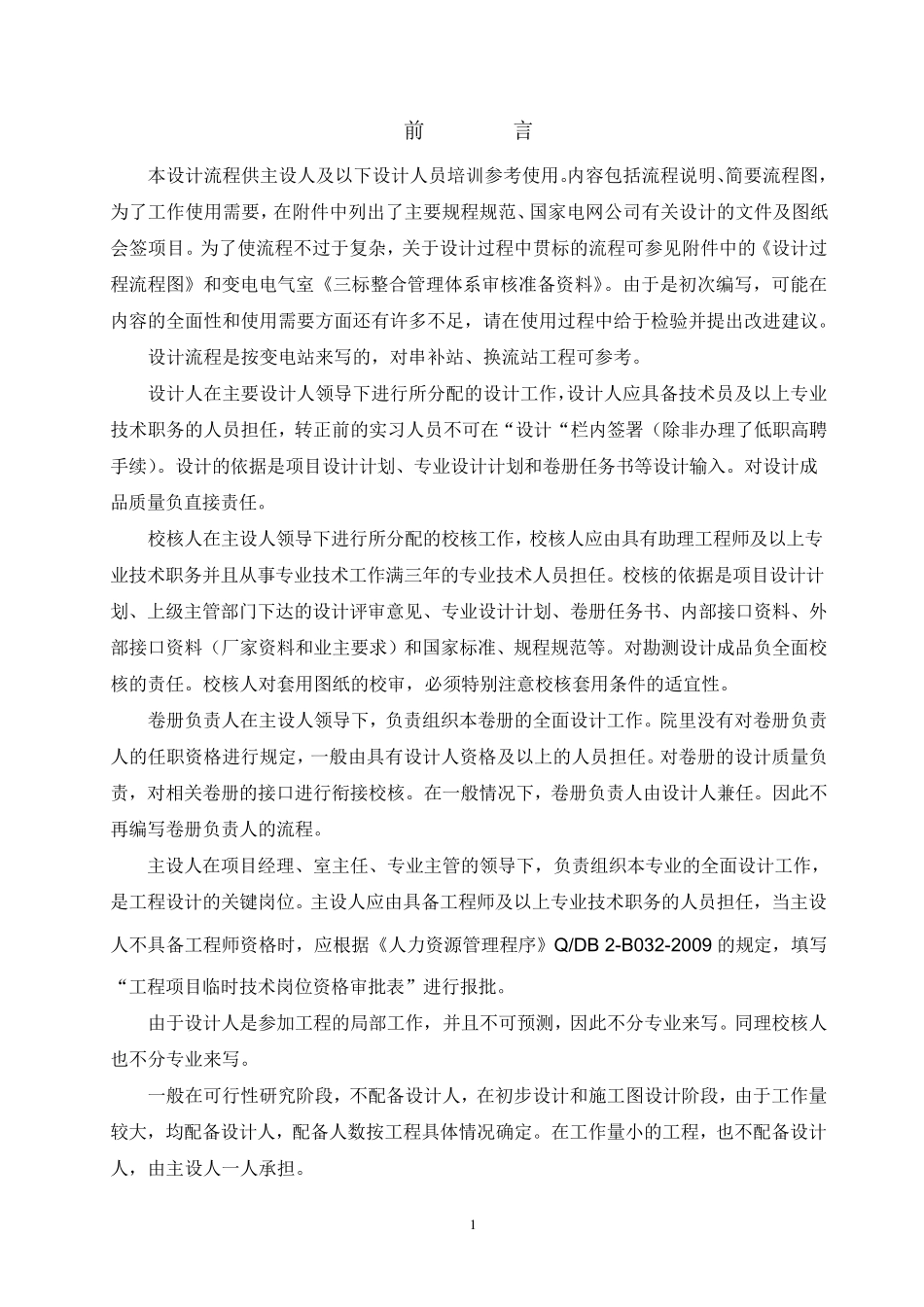

变电电气专业设计流程 （征求意见稿） 中 国 电 力 工 程 顾 问 集 团 东北电 力 设计院 变电 电 气室 2 0 0 9 年 7 月 变电电气专业设计流程 （征求意见稿） 批准 审查 校核 编制 2009 年 12 月 1 前 言 本设计流程供主设人及以下设计人员培训参考使用。内容包括流程说明、简要流程图，为了工作使用需要，在附件中列出了主要规程规范、国家电网公司有关设计的文件及图纸会签项目。为了使流程不过于复杂，关于设计过程中贯标的流程可参见附件中的《设计过程流程图》和变电电气室《三标整合管理体系审核准备资料》。由于是初次编写，可能在内容的全面性和使用需要方面还有许多不足，请在使用过程中给于检验并提出改进建议。 设计流程是按变电站来写的，对串补站、换流站工程可参考。 设计人在主要设计人领导下进行所分配的设计工作，设计人应具备技术员及以上专业技术职务的人员担任，转正前的实习人员不可在“设计“栏内签署（除非办理了低职高聘手续）。设计的依据是项目设计计划、专业设计计划和卷册任务书等设计输入。对设计成品质量负直接责任。 校核人在主设人领导下进行所分配的校核工作，校核人应由具有助理工程师及以上专业技术职务并且从事专业技术工作满三年的专业技术人员担任。校核的依据是项目设计计划、上级主管部门下达的设计评审意见、专业设计计划、卷册任务书、内部接口资料、外部接口资料（厂家资料和业主要求）和国家标准、规程规范等。对勘测设计成品负全面校核的责任。校核人对套用图纸的校审，必须特别注意校核套用条件的适宜性。 卷册负责人在主设人领导下，负责组织本卷册的全面设计工作。院里没有对卷册负责人的任职资格进行规定，一般由具有设计人资格及以上的人员担任。对卷册的设计质量负责，对相关卷册的接口进行衔接校核。在一般情况下，卷册负责人由设计人兼任。因此不再编写卷册负责人的流程。 主设人在项目经理、室主任、专业主管的领导下，负责组织本专业的全面设计工作，是工程设计的关键岗位。主设人应由具备工程师及以上专业技术职务的人员担任，当主设人不具备工程师资格时，应根据《人力资源管理程序》Q/DB 2-B032-2009 的规定，填写“工程项目临时技术岗位资格审批表”进行报批。 由于设计人是参加工程的局部工作，并且不可预测，因此不分专业来写。同理校核人也不分专业来写。 一般在可行性研究阶段，不配备设计人，在初步设计和施工图设计阶段，由于工...
