变电站安健环设施规范标准

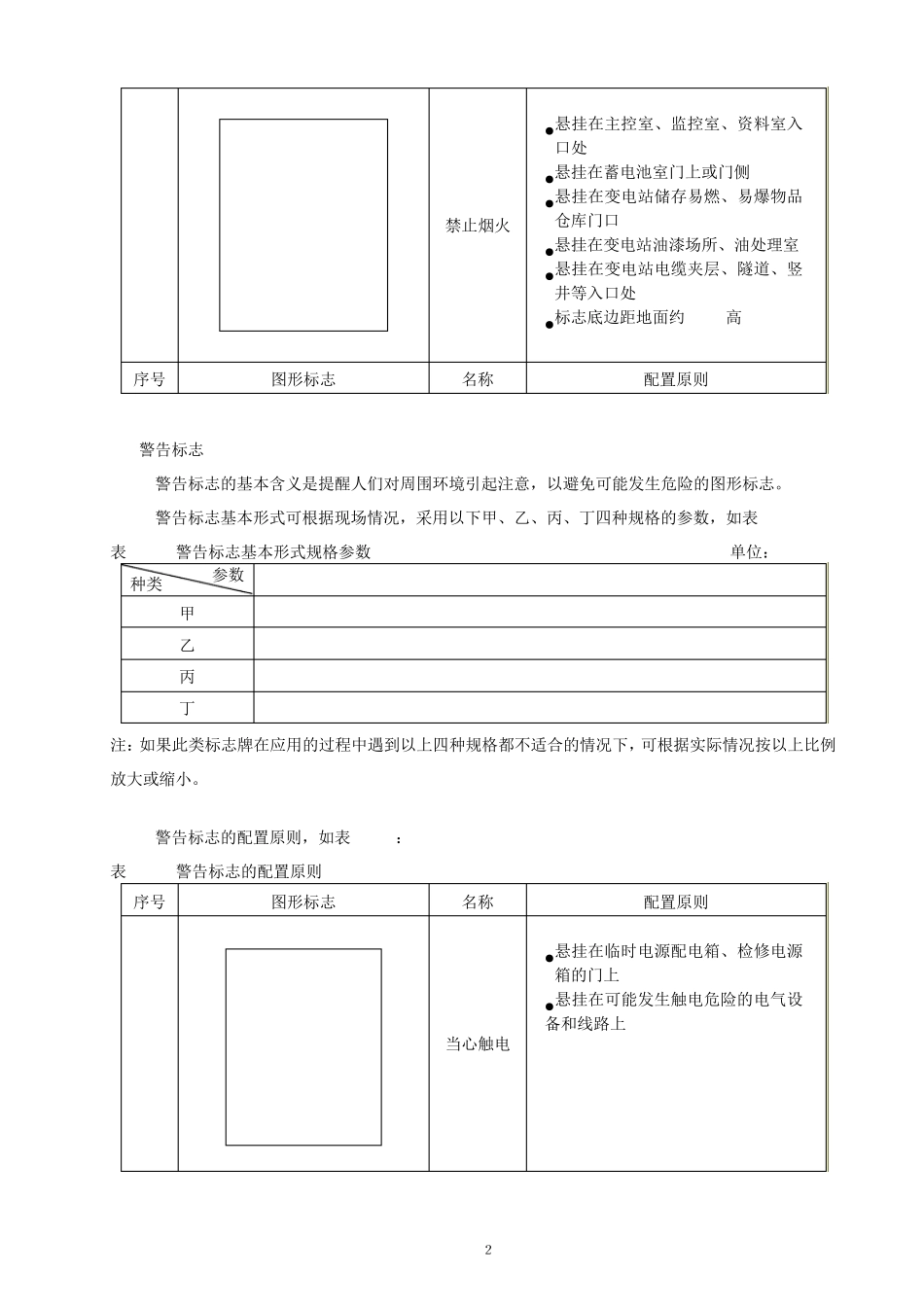

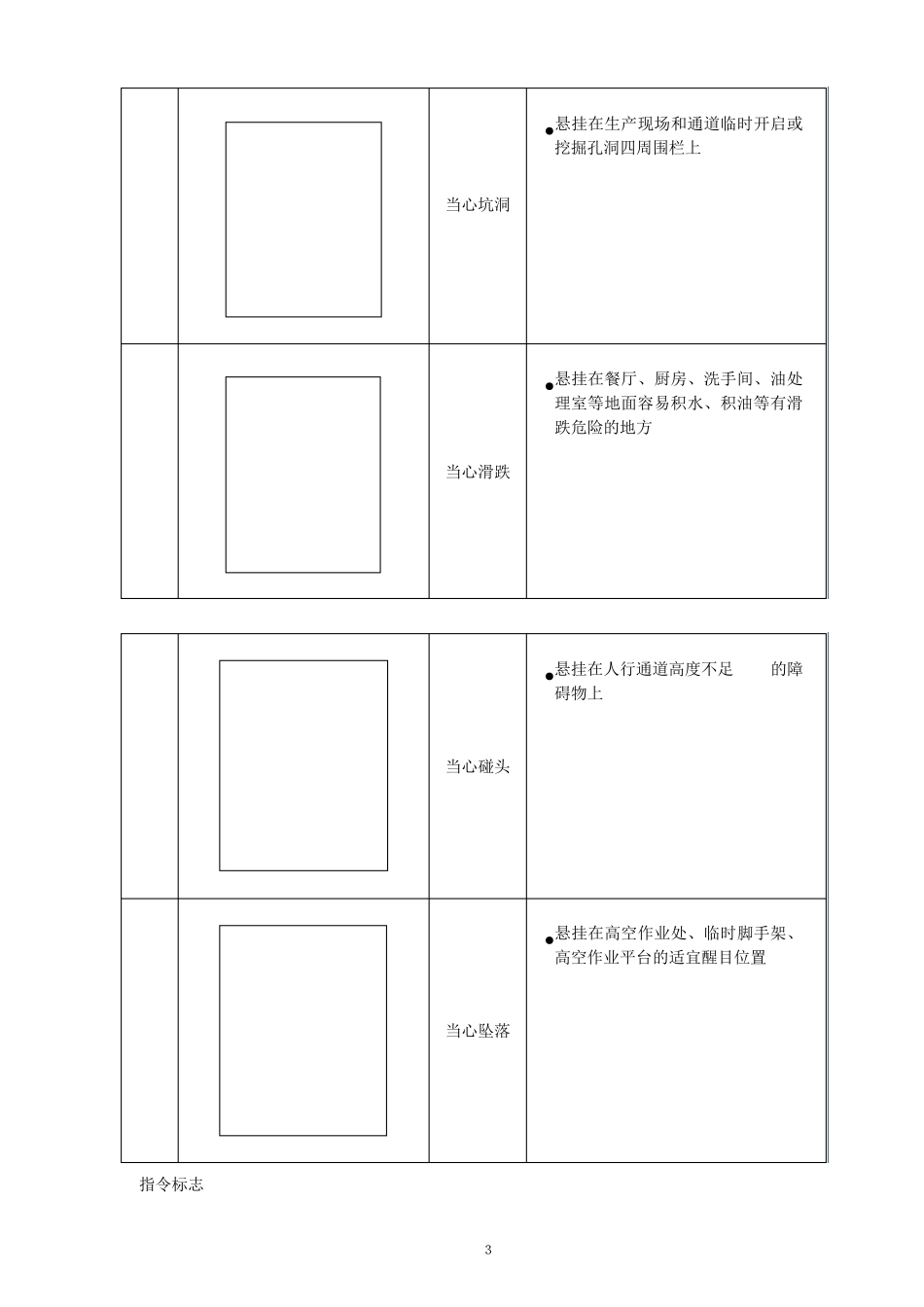

１ 变电站安全标志检查计划 一 安全标志 1 主题内容及范围 针对在容易发生事故或危险性较大的场地中安全标志牌的制作标准的配置原则，目的是使安全标志的使用规范化，减少或避免事故的发生。变电站室内及室外有必要提醒人们注意安全的场所。 2 标志类型 安全标志分禁止标志、警示标志、指令标志、提示标志的其他标志五大类型。 2.1 禁止标志 2.1.1 禁止标志的含义是禁止人们不安全行为的图形标志。 2.1.2 禁止标志基本形式根据现场情况，可采用甲、乙、丙、丁四种规格，如表 1.1.1： 表 1.1.1禁止标志基本形式参数 单位：mm 种类 参数 A B A1 D(B1) D1 C 甲 500 400 115 305 244 24 乙 400 320 92 244 195 19 丙 300 240 69 183 146 14 丁 200 160 46 122 98 10 注：1.如果此类标志牌在应用的过程中遇到以上四种规格都不合适的情况下，可根据实际情况按以上比例放大或缩小。 2.1.3禁止标志的配置原则，如表 1.1.2: 表 1.1.2 禁止标志的配置原则 序号 图形标志 名称 配置原则 1.1.2-1 禁止烟火 ●悬挂在主控室、监控室、通信室、等禁止吸烟有场所合适位置 序号 图形标志 名称 配置原则 ２ 1.1.2-2 禁止烟火 ●悬挂在主控室、监控室、资料室入口处 ●悬挂在蓄电池室门上或门侧 ●悬挂在变电站储存易燃、易爆物品仓库门口 ●悬挂在变电站油漆场所、油处理室 ●悬挂在变电站电缆夹层、隧道、竖井等入口处 ●标志底边距地面约 1.5m高 序号 图形标志 名称 配置原则 2.2警告标志 2.2.1警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。 2.2.2警告标志基本形式可根据现场情况，采用以下甲、乙、丙、丁四种规格的参数，如表 1.1.3: 表 1.1.3警告标志基本形式规格参数 单位：mm 种类 参数 A B B1 A1 A2 甲 500 400 305 213 115 乙 400 320 244 170 92 丙 300 240 183 128 69 丁 200 160 122 85 46 注：如果此类标志牌在应用的过程中遇到以上四种规格都不适合的情况下，可根据实际情况按以上比例放大或缩小。 2.2.3警告标志的配置原则，如表 1.1.4： 表 1.1.4警告标志的配置原则 序号 图形标志 名称 配置原则 1.1.4-2 当心触电 ●悬挂在临时电源配电箱、检修电源箱的门上 ●悬挂在可能发生触电危险的电气设备和线路上 ３ 1.1.4-3 当心坑洞 ●悬挂在生产现场和通道临时开启或...
