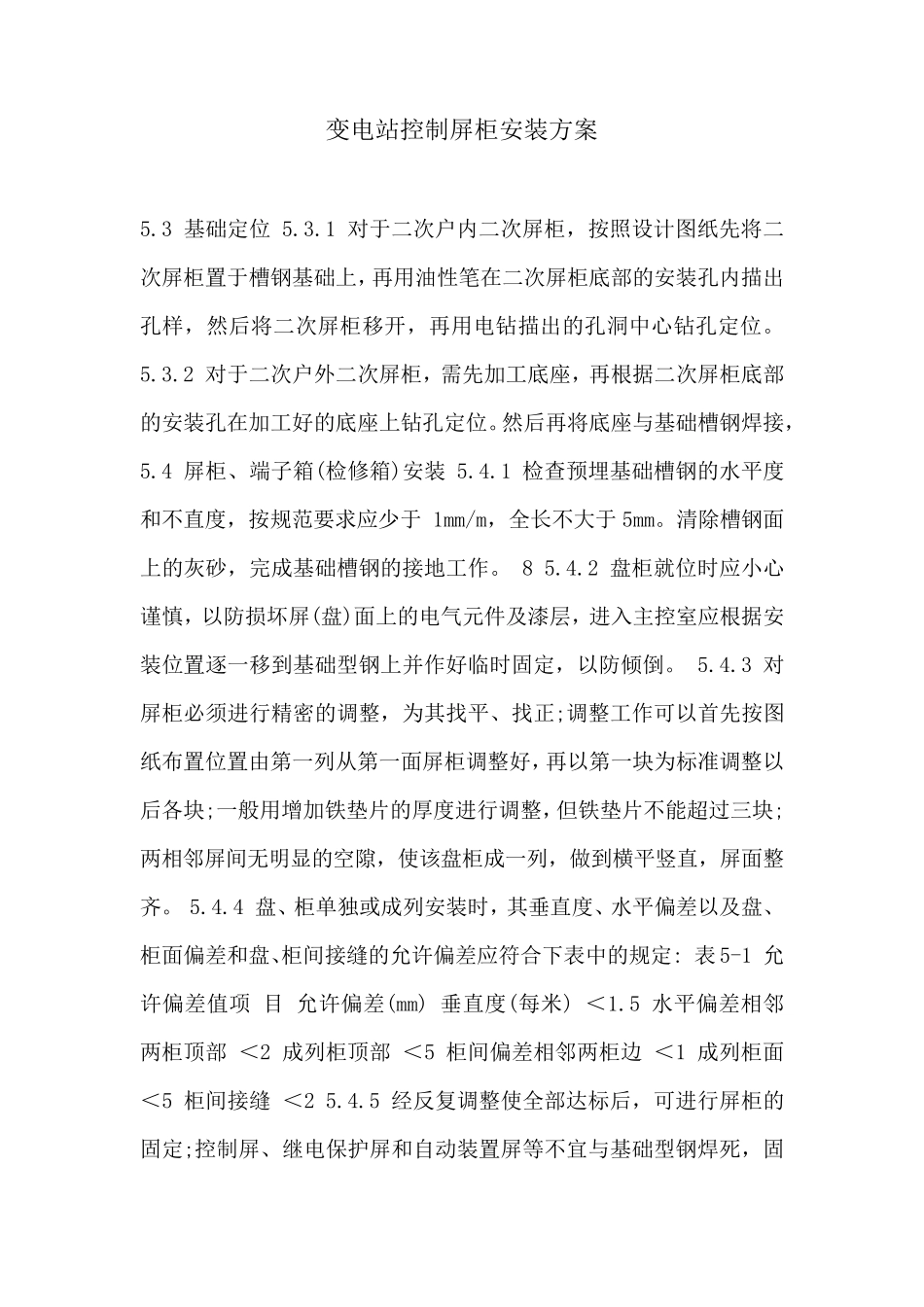

变电站控制屏柜安装方案 5.3 基础定位 5.3.1 对于二次户内二次屏柜，按照设计图纸先将二次屏柜置于槽钢基础上，再用油性笔在二次屏柜底部的安装孔内描出孔样，然后将二次屏柜移开，再用电钻描出的孔洞中心钻孔定位。 5.3.2 对于二次户外二次屏柜，需先加工底座，再根据二次屏柜底部的安装孔在加工好的底座上钻孔定位。然后再将底座与基础槽钢焊接， 5.4 屏柜、端子箱(检修箱)安装 5.4.1 检查预埋基础槽钢的水平度和不直度，按规范要求应少于 1mm/m，全长不大于5mm。清除槽钢面上的灰砂，完成基础槽钢的接地工作。 8 5.4.2 盘柜就位时应小心谨慎，以防损坏屏(盘)面上的电气元件及漆层，进入主控室应根据安装位置逐一移到基础型钢上并作好临时固定，以防倾倒。 5.4.3 对屏柜必须进行精密的调整，为其找平、找正;调整工作可以首先按图纸布置位置由第一列从第一面屏柜调整好，再以第一块为标准调整以后各块;一般用增加铁垫片的厚度进行调整，但铁垫片不能超过 三 块;两 相 邻 屏间 无 明 显 的空 隙 ，使 该 盘柜成一列，做 到横 平竖 直，屏面整齐 。 5.4.4 盘、柜单 独 或 成列安装时，其垂 直度、水平偏 差 以及盘、柜面偏 差 和盘、柜间 接缝 的允 许 偏 差 应符 合 下 表 中的规定: 表 5-1 允许 偏 差 值 项 目 允 许 偏 差 (mm) 垂 直度(每 米 ) ＜ 1.5 水平偏 差 相 邻两 柜顶 部 ＜ 2 成列柜顶 部 ＜ 5 柜间 偏 差 相 邻 两 柜边 ＜ 1 成列柜面 ＜ 5 柜间 接缝 ＜ 2 5.4.5 经 反 复 调整使 全部达 标后，可进行屏柜的固定;控制屏、继 电保 护 屏和自 动 装置屏等 不宜 与基础型钢焊死 ，固定方法如下: 9 (1) 压板固定法:在基础型钢上点焊螺栓，用小压板及螺母把屏柜固定。 (2) 螺丝固定法:在平放的基础型钢上钻一个固定螺丝的直径孔，然后再攻丝，再拧入螺丝加以固定。 5.4.6 端子箱(检修箱)安装可先从场地的第一个间隔调整好，再以第一面端子箱(检修箱)为标准调整以后各面端子箱 (检修箱)。整个场地端子箱(检修箱)应成一列，屏面整齐。 5.4 二次屏柜接地 5.4.1 箱体的接地: 1)二次屏柜在进行安装时，已通过焊接或螺栓连接的方式与基础槽钢连接，基础槽钢再通过接地扁钢与变电站的主地网连接。 2)有特殊要求时,可在屏柜设专用接地点，用铜导线与变电站的主地网进行连接。 5.4.2 二次屏柜内接地铜排用于...
