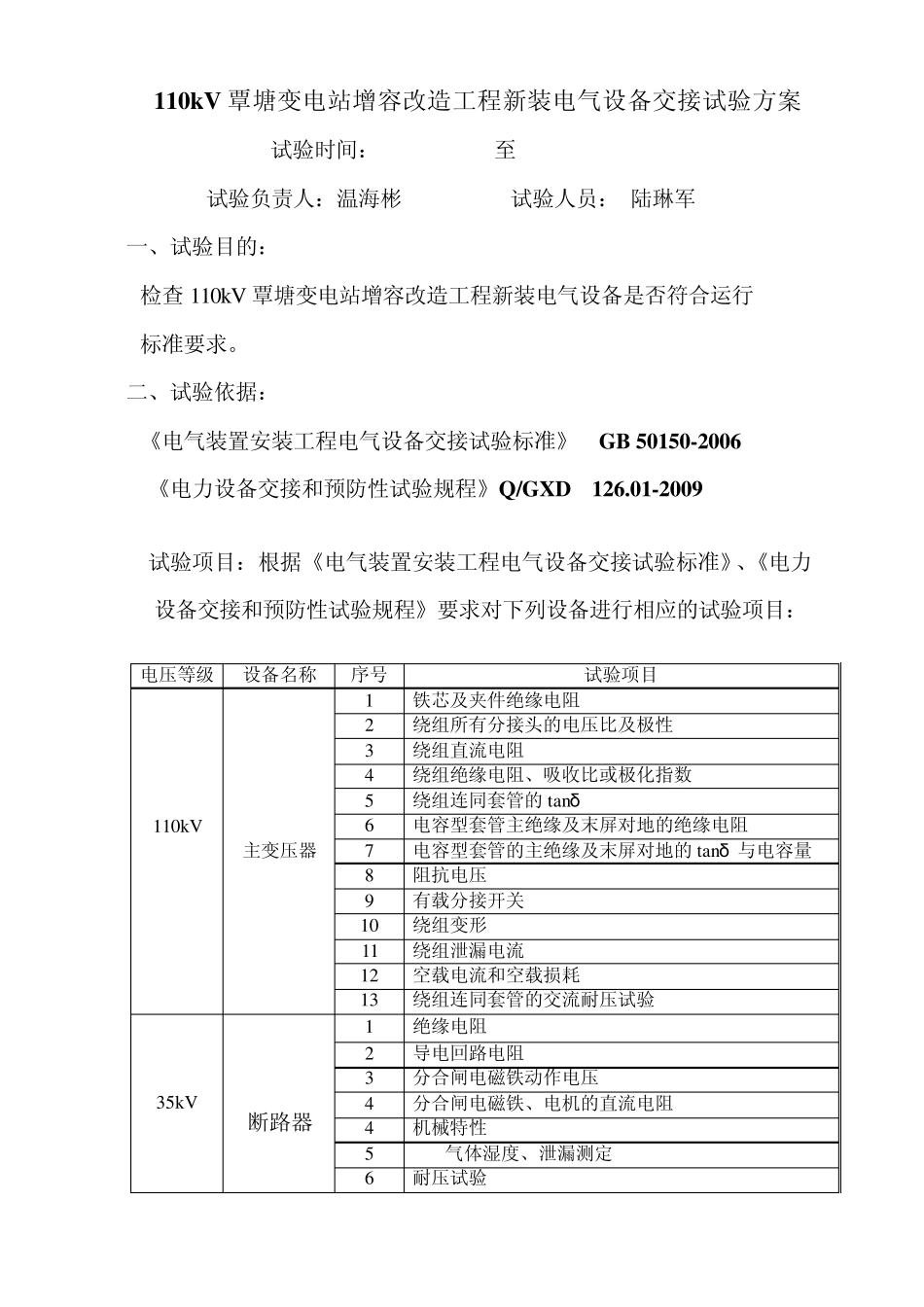

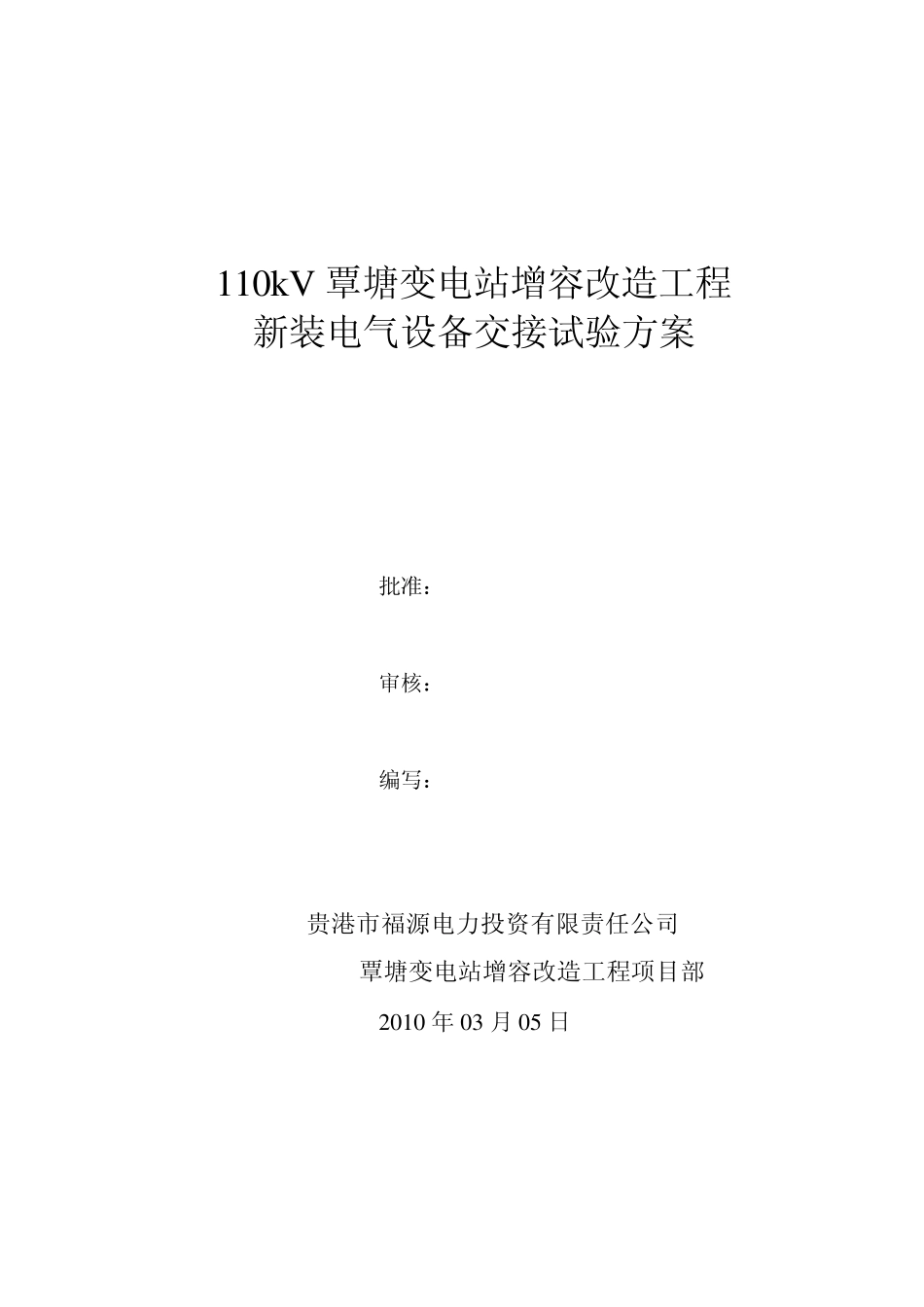

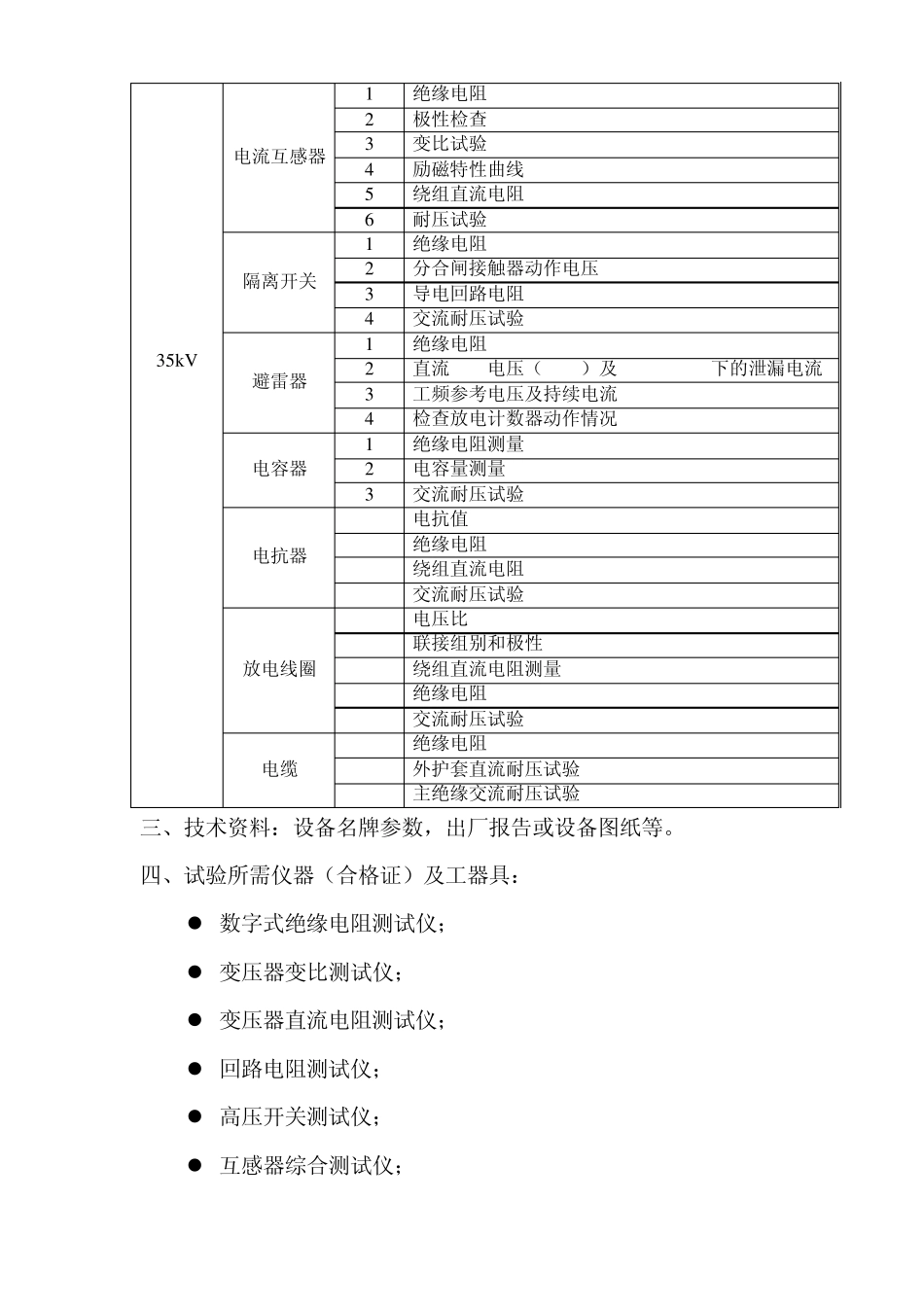

110kV 覃塘变电站增容改造工程 新装电气设备交接试验方案 批准： 审核： 编写： 贵港市福源电力投资有限责任公司 110kV覃塘变电站增容改造工程项目部 2010 年 03 月 05 日 110kV 覃塘变电站增容改造工程新装电气设备交接试验方案 试验时间：2010-03-12至2010-05-20 试验负责人：温海彬 试验人员： 陆琳军 一、试验目的： 检查 110kV 覃塘变电站增容改造工程新装电气设备是否符合运行 标准要求。 二、试验依据： 《电气装置安装工程电气设备交接试验标准》 GB 50150-2006 《电力设备交接和预防性试验规程》 Q/GXD 126.01-2009 试验项目：根据《电气装置安装工程电气设备交接试验标准》、《电力设备交接和预防性试验规程》要求对下列设备进行相应的试验项目： 电压等级 设备名称 序号 试验项目 110kV 主变压器 1 铁芯及夹件绝缘电阻 2 绕组所有分接头的电压比及极性 3 绕组直流电阻 4 绕组绝缘电阻、吸收比或极化指数 5 绕组连同套管的 tanδ 6 电容型套管主绝缘及末屏对地的绝缘电阻 7 电容型套管的主绝缘及末屏对地的 tanδ 与电容量 8 阻抗电压 9 有载分接开关 10 绕组变形 11 绕组泄漏电流 12 空载电流和空载损耗 13 绕组连同套管的交流耐压试验 35kV SF6 断路器 1 绝缘电阻 2 导电回路电阻 3 分合闸电磁铁动作电压 4 分合闸电磁铁、电机的直流电阻 4 机械特性 5 SF6气体湿度、泄漏测定 6 耐压试验 35kV 电流互感器 1 绝缘电阻 2 极性检查 3 变比试验 4 励磁特性曲线 5 绕组直流电阻 6 耐压试验 隔离开关 1 绝缘电阻 2 分合闸接触器动作电压 3 导电回路电阻 4 交流耐压试验 避雷器 1 绝缘电阻 2 直流1mA电压（U1mA）及0.75 U1mA下的泄漏电流 3 工频参考电压及持续电流 4 检查放电计数器动作情况 电容器 1 绝缘电阻测量 2 电容量测量 3 交流耐压试验 电抗器 1 电抗值 2 绝缘电阻 3 绕组直流电阻 4 交流耐压试验 放电线圈 1 电压比 2 联接组别和极性 3 绕组直流电阻测量 4 绝缘电阻 5 交流耐压试验 电缆 1 绝缘电阻 2 外护套直流耐压试验 3 主绝缘交流耐压试验 三、技术资料：设备名牌参数，出厂报告或设备图纸等。 四、试验所需仪器（合格证）及工器具： 数字式绝缘电阻测试仪； 变压器变比测试仪； 变压器直流电阻测试仪； 回路电阻测试仪； 高压开关测试...
