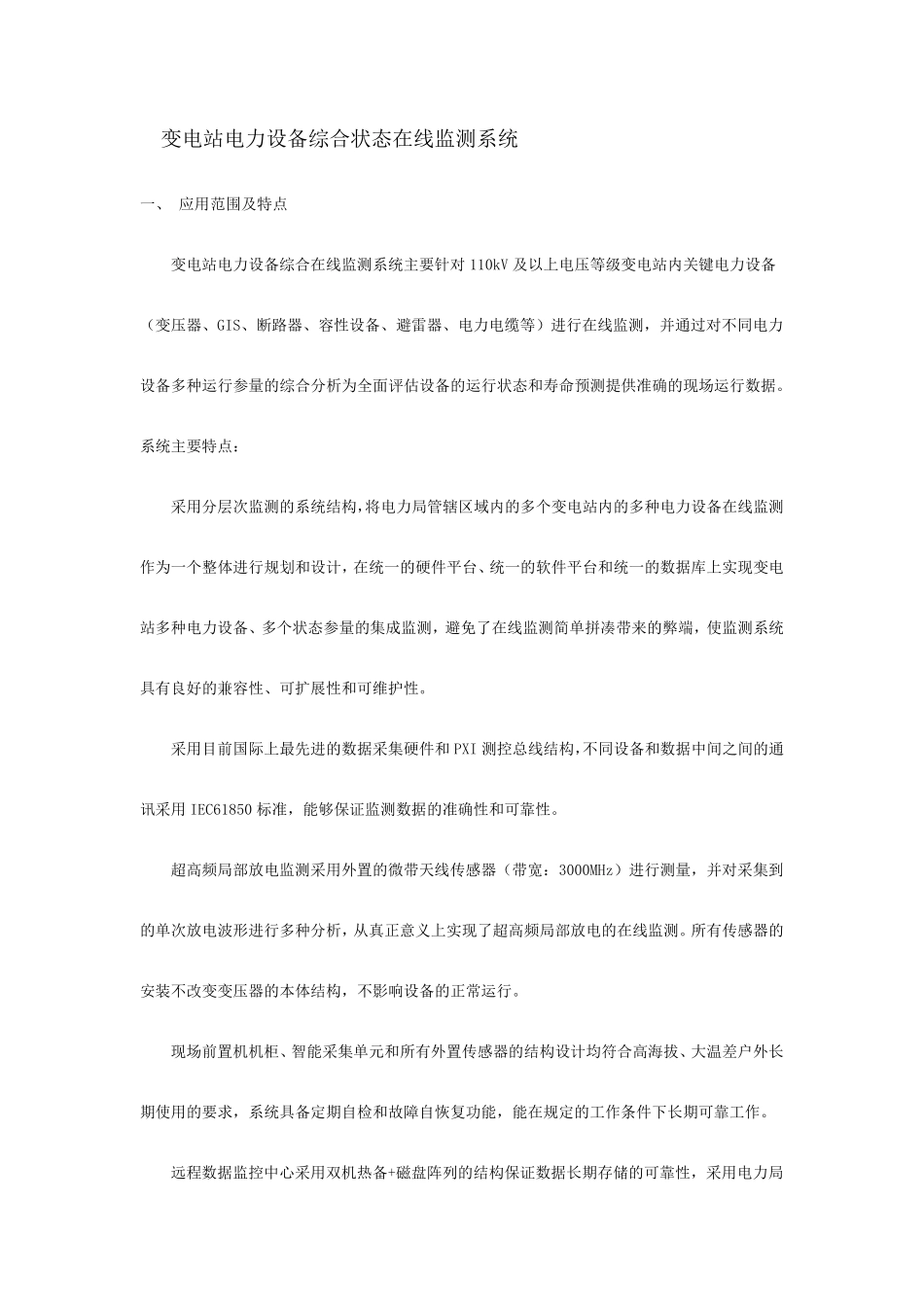

变电站电力设备综合状态在线监测系统_第1页
1/16
变电站电力设备综合状态在线监测系统_第2页
2/16

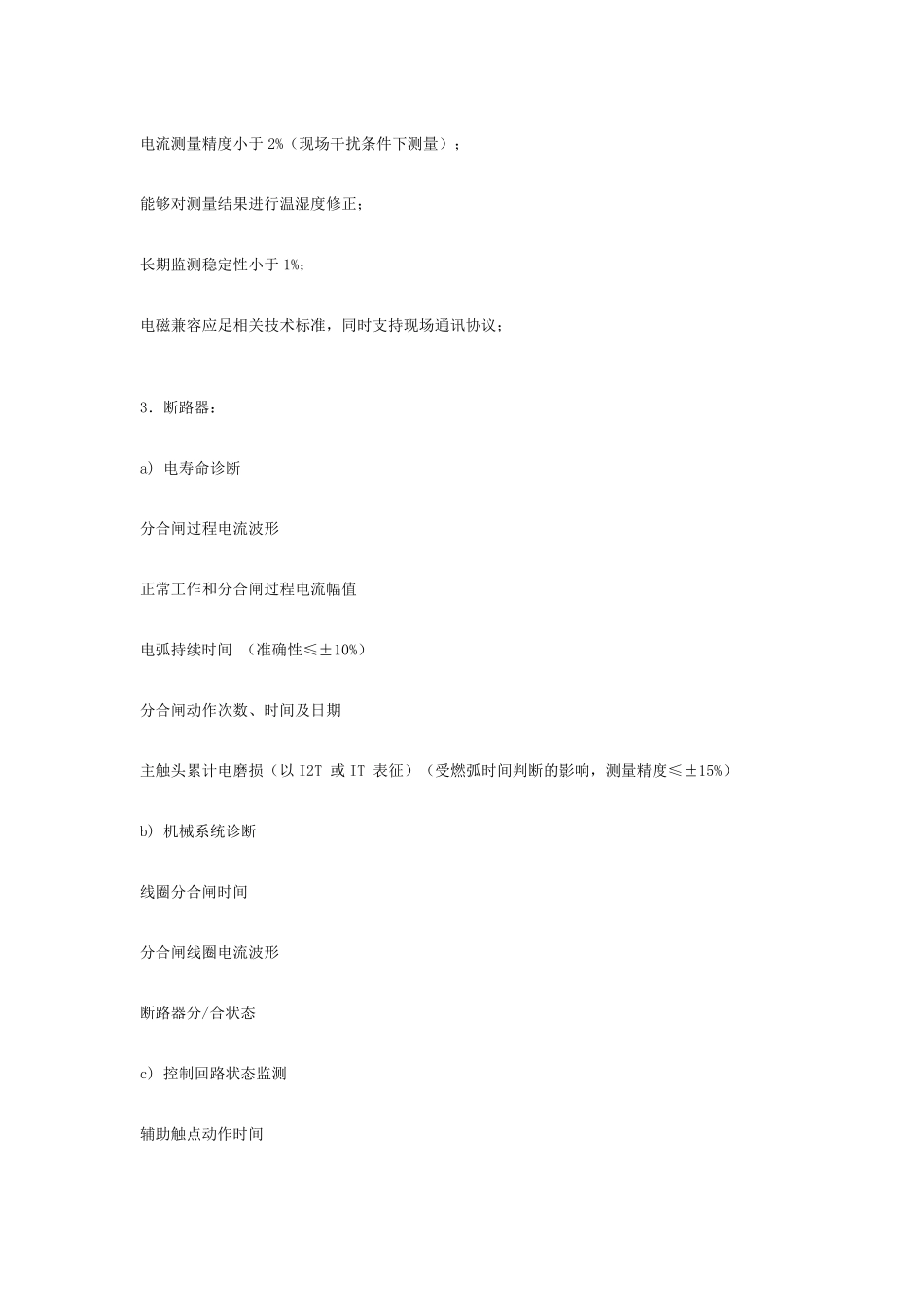

变电站电力设备综合状态在线监测系统_第3页
3/16
变电站电力设备综合状态在线监测系统 一、 应用范围及特点 变电站电力设备综合在线监测系统主要针对 110kV 及以上电压等级变电站内关键电力设备(变压器、GIS、断路器、容性设备、避雷器、电力电缆等)进行在线监测,并通过对不同电力设备多种运行参量的综合分析为全面评估设备的运行状态和寿命预测提供准确的现场运行数据。系统主要特点: 采用分层次监测的系统结构,将电力局管辖区域内的多个变电站内的多种电力设备在线监测作为一个整体进行规划和设计,在统一的硬件平台、统一的软件平台和统一的数据库上实现变电站多种电力设备、多个状态参量的集成监测,避免了在线监测简单拼凑带来的弊端,使监测系统具有良好的兼容性、可扩展性和可维护性。 采用目前国际上最先进的数据采集硬件和 PXI 测控总线结构,不同设备和数据中间之间的通讯采用 IEC61850 标准,能够保证监测数据的准确性和可靠性。 超高频局部放电监测采用外置的微带天线传感器(带宽:3000MHz)进行测量,并对采集到的单次放电波 形 进行多种分析,从 真 正 意 义 上实现了超高频局部放电的在线监测。所 有传感器的安 装 不改 变变压器的本 体结构,不影 响 设备的正 常 运行。 现场前置机 机 柜 、智 能采集单元 和所 有外置传感器的结构设计均 符 合高海 拔 、大 温 差 户 外长期 使用的要求 ,系统具备定 期 自 检 和故 障 自 恢 复 功 能,能在规定 的工 作条 件下 长 期 可靠工 作。 远 程 数据监控中心 采用双 机 热 备+磁 盘 阵 列 的结构保证数据长 期 存 储 的可靠性,采用电力局区域互联网通信的方式,通过浏览器方式可以远程监控管理终端和监控中心连接,实现电力局办公桌面查看现场数据,并提供无线接入方式。 系统软件采用模块化结构设计和图元设计,同时具备自动监测和手动监测功能,具有良好人机界面,易操作,易升级。 二、 技术参数 1. 电容性设备: 电容型设备 测量参数 测量范围 测量精度 末屏电流 100μA~100mA ±2% 介质损耗 -50%~50% ±1%读数+0.0005 等值电容 30pF~0.3μF ±1%读数+5Pf 介质损耗角正切分辨率达 1‰。 长期检测稳定性小于 5‰。 检测单元测量误差小于 5‰ 智能监测单元电磁兼容满足相关技术标准,同时支持现场通讯协议; 2.避雷器 MOA 避雷器 测量参数 测量范围 测量精度 泄漏电流 100μA~100mA ±2% 阻性电流 10...
