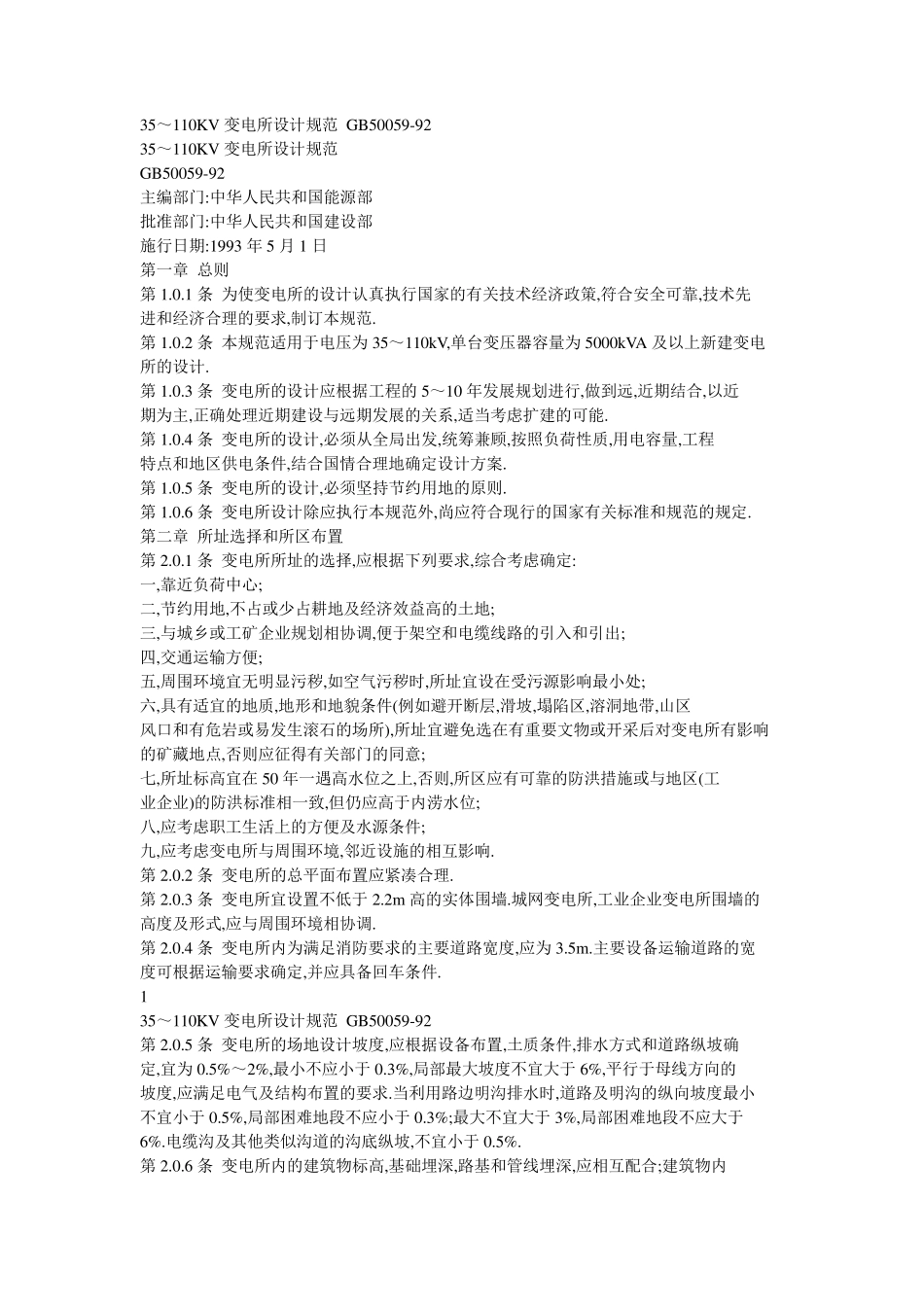

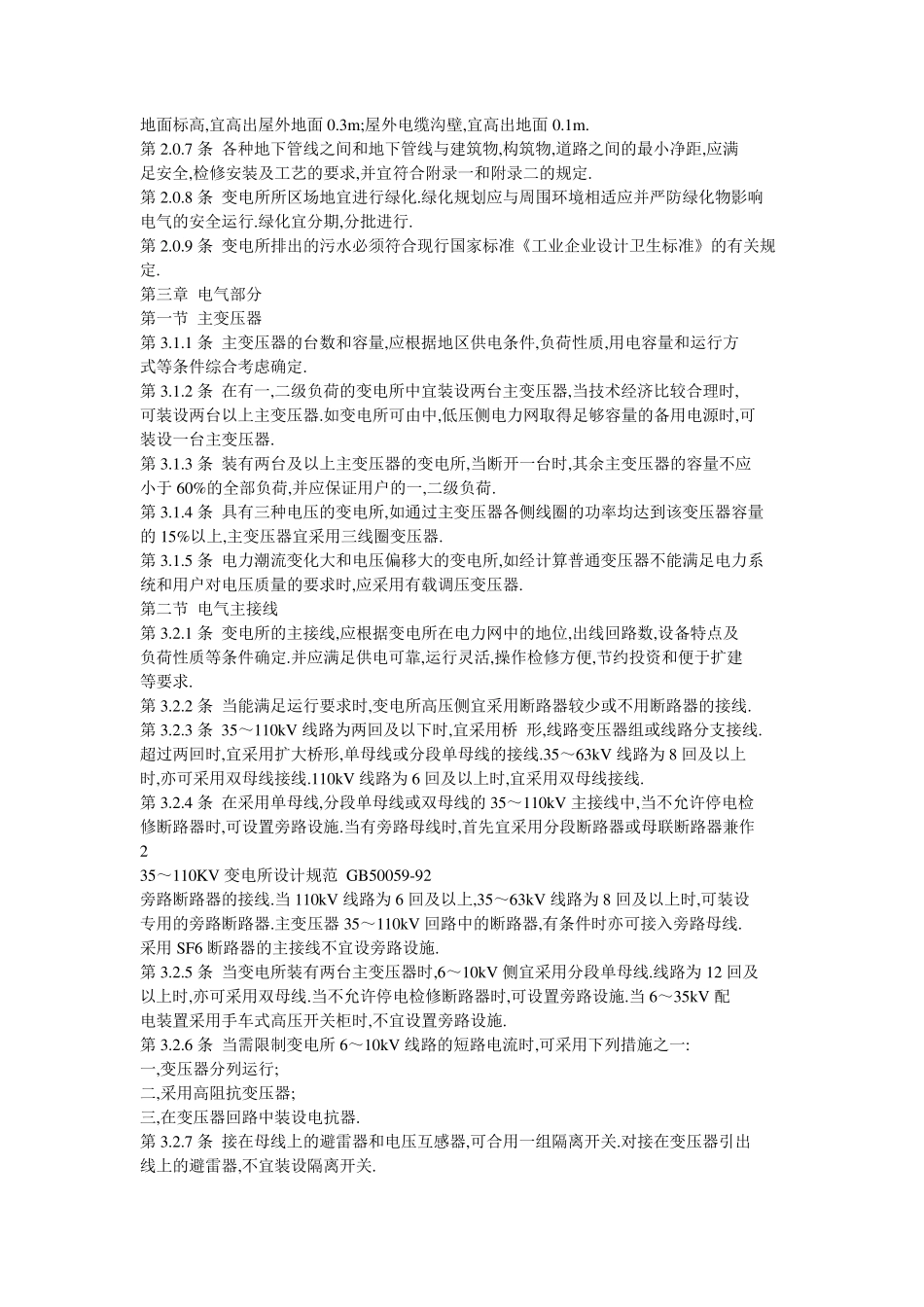

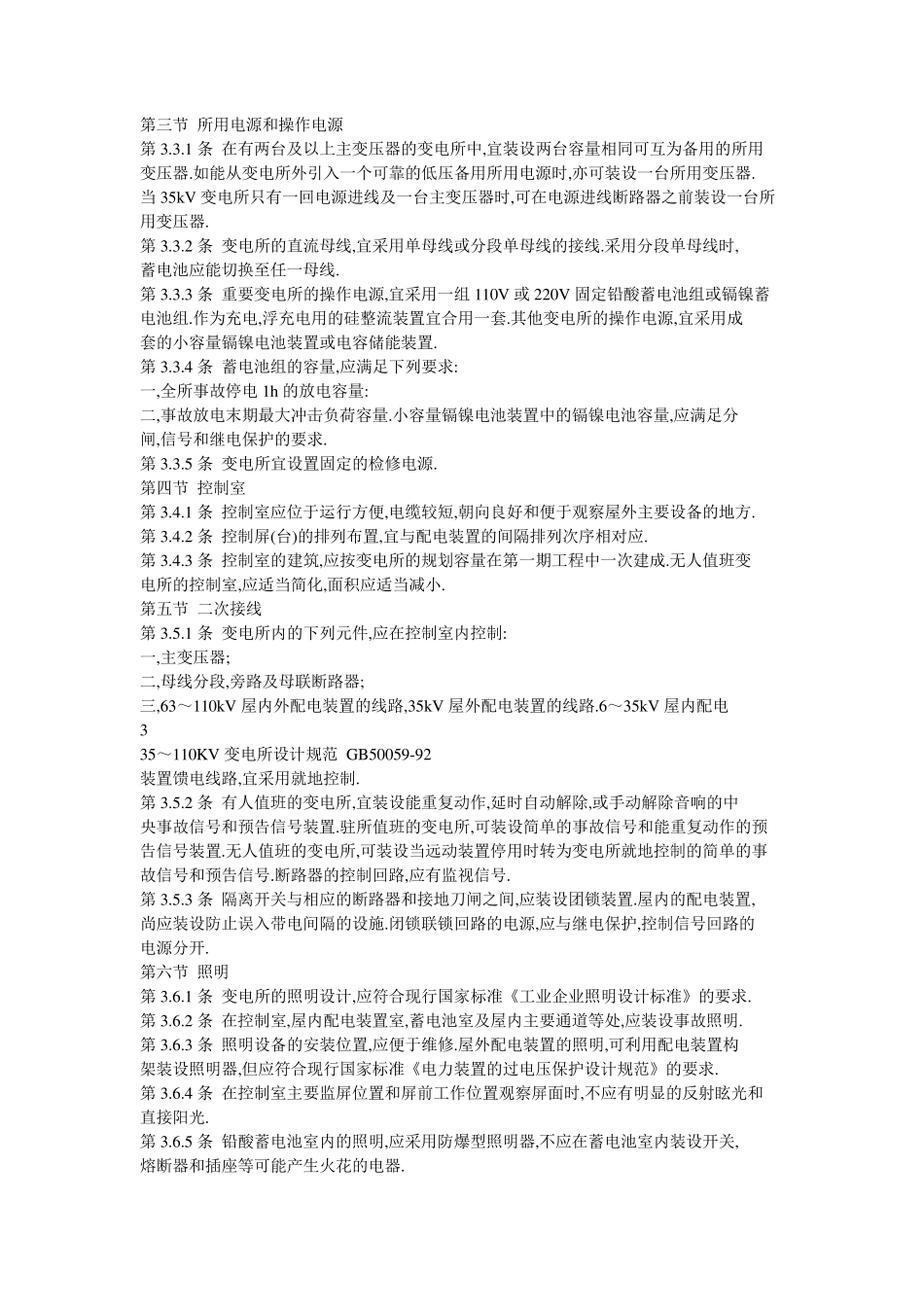

35～110KV 变电所设计规范 GB50059-92 35～110KV 变电所设计规范 GB50059-92 主编部门:中华人民共和国能源部 批准部门:中华人民共和国建设部 施行日期:1993 年5 月1 日 第一章 总则 第1.0.1 条 为使变电所的设计认真执行国家的有关技术经济政策,符合安全可靠,技术先 进和经济合理的要求,制订本规范. 第1.0.2 条 本规范适用于电压为 35～110kV,单台变压器容量为 5000kVA 及以上新建变电 所的设计. 第1.0.3 条 变电所的设计应根据工程的 5～10 年发展规划进行,做到远,近期结合,以近 期为主,正确处理近期建设与远期发展的关系,适当考虑扩建的可能. 第1.0.4 条 变电所的设计,必须从全局出发,统筹兼顾,按照负荷性质,用电容量,工程 特点和地区供电条件,结合国情合理地确定设计方案. 第1.0.5 条 变电所的设计,必须坚持节约用地的原则. 第1.0.6 条 变电所设计除应执行本规范外,尚应符合现行的国家有关标准和规范的规定. 第二章 所址选择和所区布置 第2.0.1 条 变电所所址的选择,应根据下列要求,综合考虑确定: 一,靠近负荷中心; 二,节约用地,不占或少占耕地及经济效益高的土地; 三,与城乡或工矿企业规划相协调,便于架空和电缆线路的引入和引出; 四,交通运输方便; 五,周围环境宜无明显污秽,如空气污秽时,所址宜设在受污源影响最小处; 六,具有适宜的地质,地形和地貌条件(例如避开断层,滑坡,塌陷区,溶洞地带,山区 风口和有危岩或易发生滚石的场所),所址宜避免选在有重要文物或开采后对变电所有影响 的矿藏地点,否则应征得有关部门的同意; 七,所址标高宜在 50 年一遇高水位之上,否则,所区应有可靠的防洪措施或与地区(工 业企业)的防洪标准相一致,但仍应高于内涝水位; 八,应考虑职工生活上的方便及水源条件; 九,应考虑变电所与周围环境,邻近设施的相互影响. 第2.0.2 条 变电所的总平面布置应紧凑合理. 第2.0.3 条 变电所宜设置不低于 2.2m 高的实体围墙.城网变电所,工业企业变电所围墙的 高度及形式,应与周围环境相协调. 第2.0.4 条 变电所内为满足消防要求的主要道路宽度,应为 3.5m .主要设备运输道路的宽 度可根据运输要求确定,并应具备回车条件. 1 35～110KV 变电所设计规范 GB50059-92 第2.0.5 条 变电所的场地设计坡度,应根据设备布置,土质条件,排水方式和道路纵坡确 定,宜为 0.5%～2%,最小不应小于 0.3%,局部最大坡度不宜大于 6%,平行于母线方向的 坡度,应满足电气...
