变速箱厂总平面布置设计

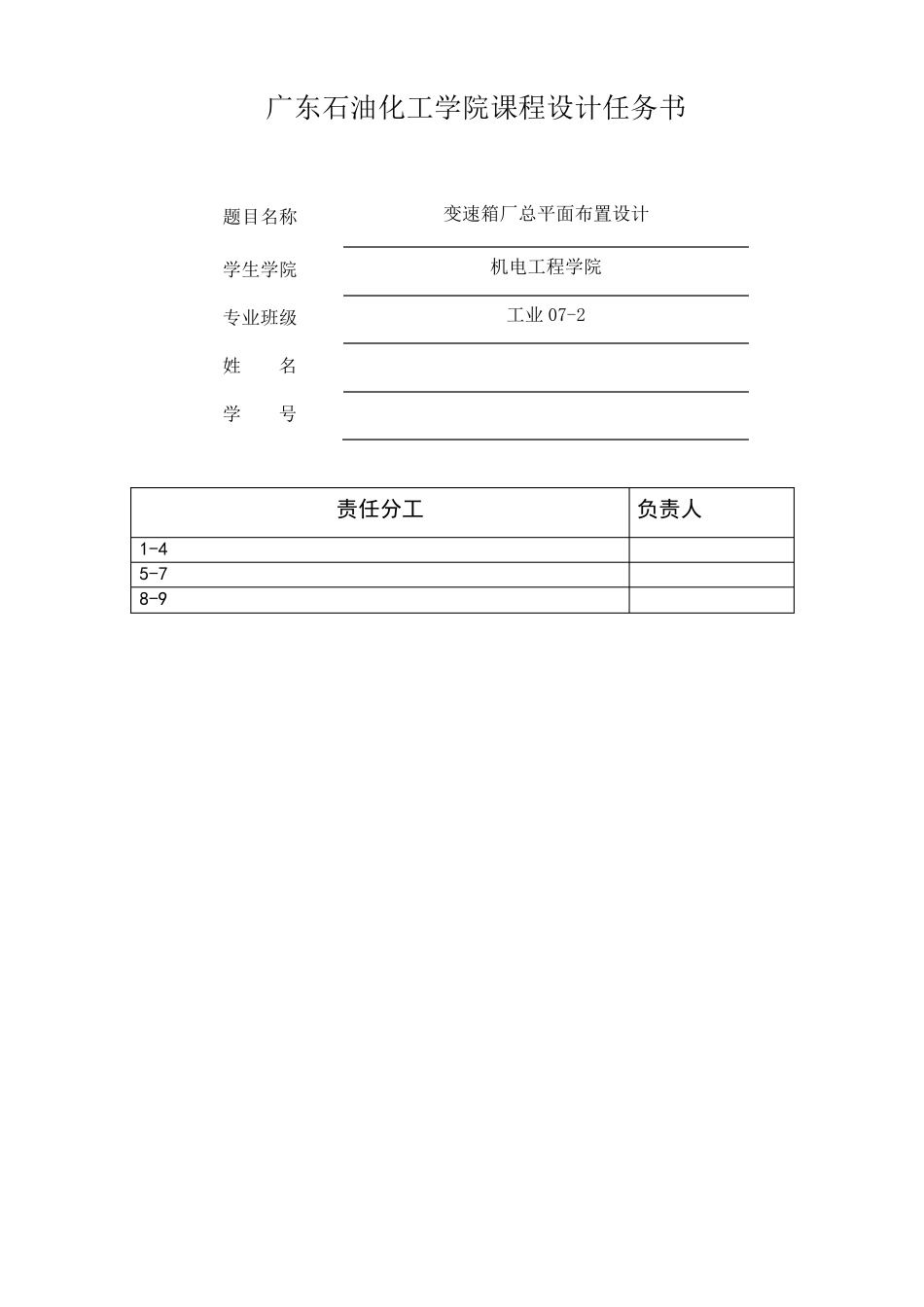

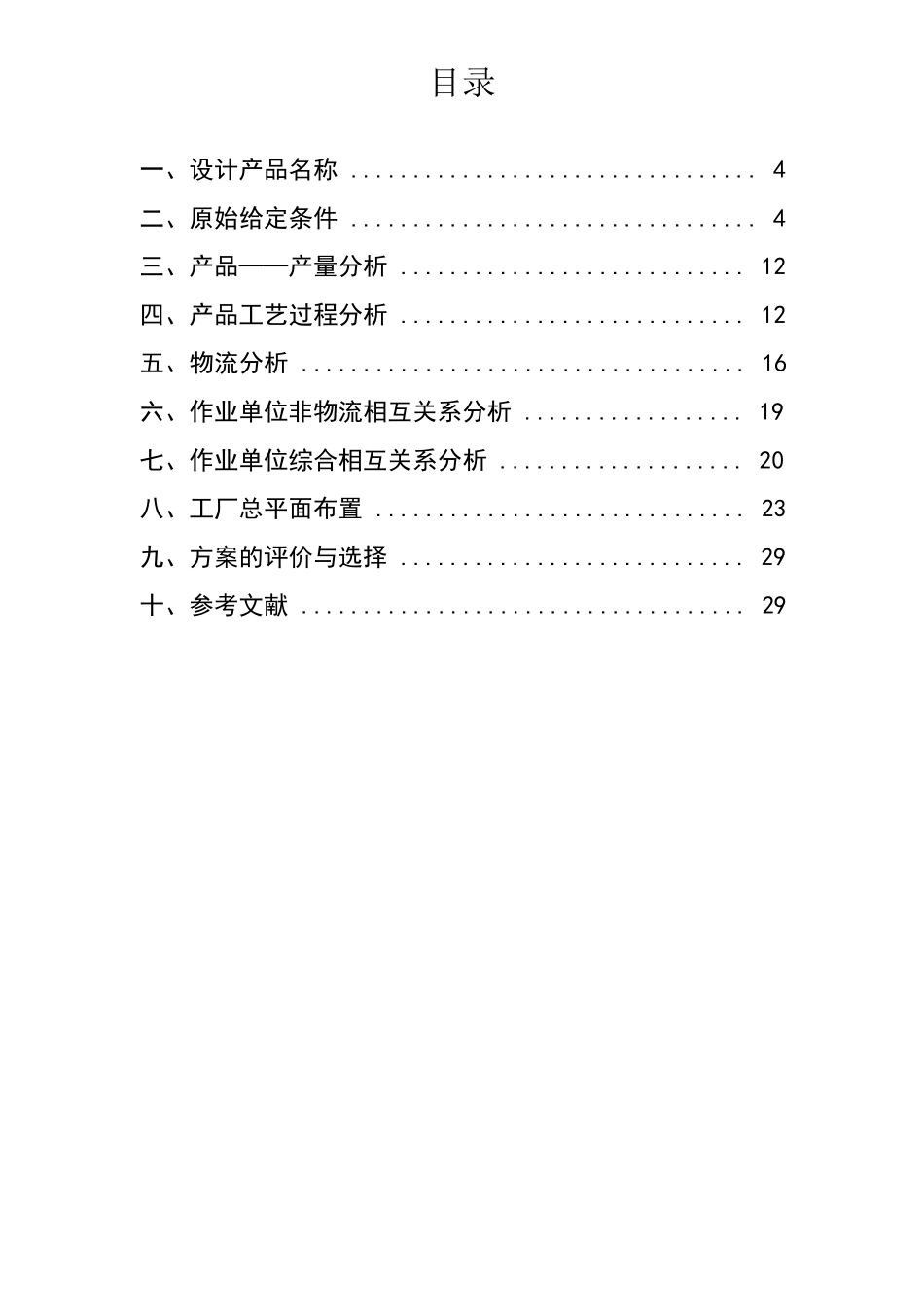

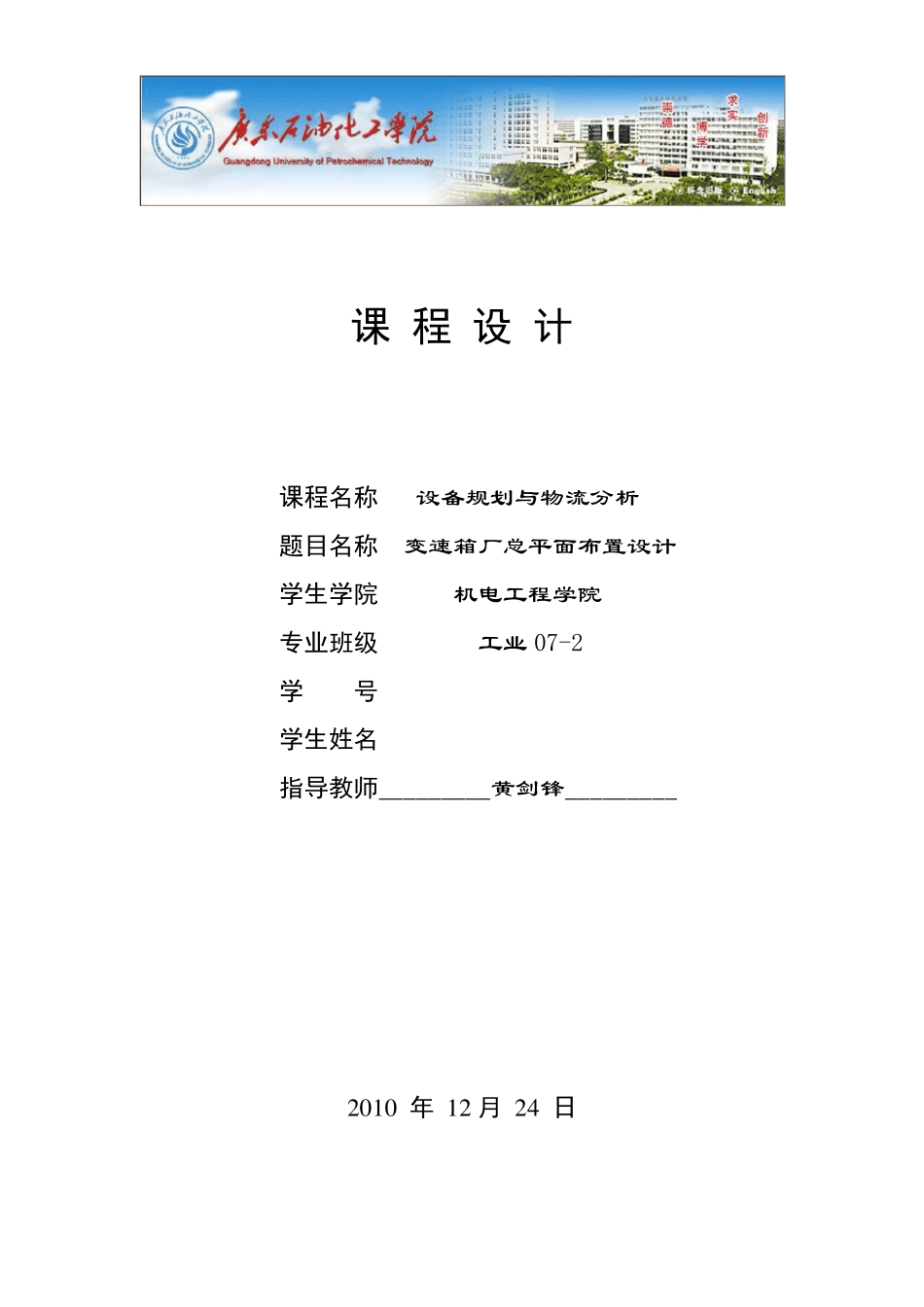

课 程 设 计 课程名称 设备规划与物流分析 题目名称 变速箱厂总平面布置设计 学生学院 机电工程学院 专业班级 工业 07-2 学 号 学生姓名 指导教师_________黄剑锋_________ 2 0 1 0 年 1 2 月 2 4 日 广东石油化工学院课程设计任务书 题目名称 变速箱厂总平面布置设计 学生学院 机电工程学院 专业班级 工业 07-2 姓 名 学 号 责任分工 负责人 1-4 5-7 8-9 目录 一、设计产品名称 ................................. 4 二、原始给定条件 ................................. 4 三、产品——产量分析 ............................ 12 四、产品工艺过程分析 ............................ 12 五、物流分析 .................................... 16 六、作业单位非物流相互关系分析 .................. 19 七、作业单位综合相互关系分析 .................... 20 八、工厂总平面布置 .............................. 23 九、方案的评价与选择 ............................ 29 十、参考文献 .................................... 29 设备规划与物流分析 4 一、设计产品名称 某变速箱厂总平面设施布置设计 二、原始给定条件 公司占地 30000m 2，厂区成等边 L 形，尺寸见下图，年产 80000 套变速箱。 （一） 变速箱的结构及有关参数 变速箱由 39 个零件构成，装配图见图 2-1，2-2，2-3 所示。每个零件、组件的名称、材料、单件重量及年需求量均列于表 2-1 中。 图 2-1 减速器装配图（1） 变速箱厂总平面布置设计 5 图2-2 减速器装配图（2） 设备规划与物流分析 6 图2-3 减速器装配图（3） 变速箱厂总平面布置设计 7 表2-1 变速箱零件明细表 工厂名称：变速箱厂 产品名称 变速箱 产品编号 110 计划年产量 80000 序号 零件名称 零件代号 自制 外购 材料 总计划需求量 零件图号 形状 单件重量/kg 说明 39 垫圈 √ 65Mn 160000 0.004 38 螺母 √ Q235 160000 0.011 37 螺栓 √ Q235 240000 0.032 36 销 √ 35 160000 0.022 35 防松垫片 √ Q215 80000 0.010 34 轴端盖圆 √ Q235 80000 0.050 33 螺栓 √ Q235 160000 0.020 32 通气器 √ Q235 80000 0.030 31 视孔盖 √ Q215 80000 0.050 30 垫片 √ 橡胶纸 80000 0.004 29 机盖 √ HT200 80000 2....
