变速箱齿轮热处理工艺设计

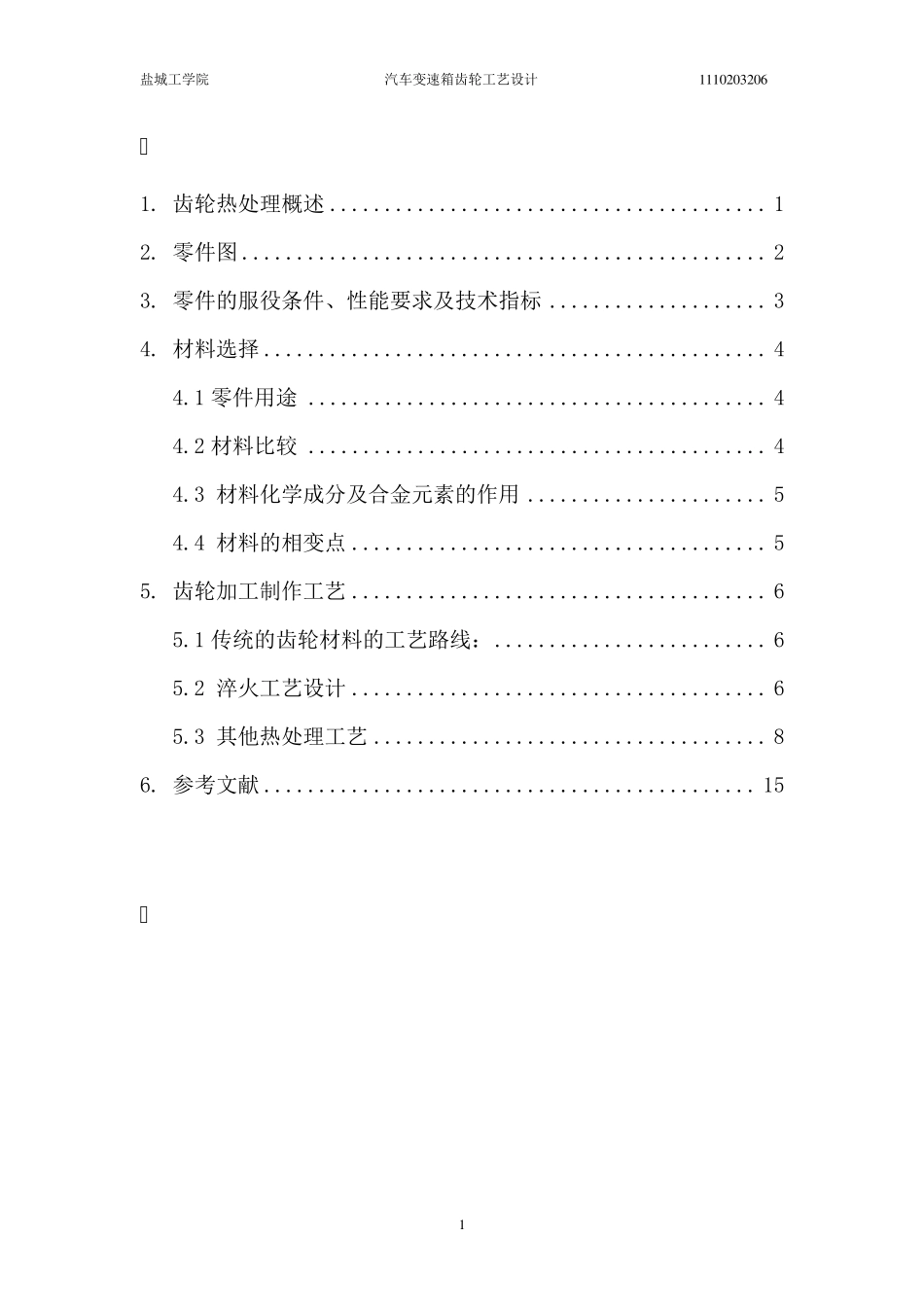

盐城工学院 汽车变速箱齿轮工艺设计 1 1 1 0 2 0 3 2 0 6 1 1. 齿轮热处理概述 ........................................ 1 2. 零件图 ................................................ 2 3. 零件的服役条件、性能要求及技术指标 .................... 3 4. 材料选择 .............................................. 4 4.1 零件用途 .......................................... 4 4.2 材料比较 .......................................... 4 4.3 材料化学成分及合金元素的作用 ...................... 5 4.4 材料的相变点 ...................................... 5 5. 齿轮加工制作工艺 ...................................... 6 5.1 传统的齿轮材料的工艺路线： ......................... 6 5.2 淬火工艺设计 ...................................... 6 5.3 其他热处理工艺 .................................... 8 6. 参考文献 ............................................. 15 盐城工学院 汽车变速箱齿轮工艺设计 1 1 1 0 2 0 3 2 0 6 2 1 . 齿轮热处理概述 众所周知，齿轮是机械设备中关键的零部件，它广泛的用于汽车、飞机、坦克、轮船等工业领域。它具有传动准确、结构紧凑使用寿命长等优点。齿轮传动是近代机器中最常见的一种机械振动是传递机械动力和运动的一种重要形式、是机械产品重要基础零件。它与带、链、摩擦、液压等机械相比具有功率范围大，传动效率高、圆周速度高、传动比准确、使用寿命长、尺寸结构小等一系列优点。因此它已成为许多机械产品不可缺少的传动部件，也是机器中所占比例最大的传动形式。由于齿轮在工业发展中的突出地位，使齿轮被公认为工业化的一种象征. 得益于近年来汽车、风电、核电行业的拉动，汽车齿轮加工机床、大规格齿轮加工机床的需求增长十分耀眼。据了 解 ，随 着 齿轮加工机床需求的增加，近年来涉 及 齿轮加工机床制 造 的企 业也日 益增多。无 论 是传统 的汽车、船舶 、航 空 航 天 、军 工等行业，还 是近年来新 兴 的高铁 、铁 路 、电子 等行业，都 对 机床工具行业的快 速发展提出了 紧迫 需求，对 齿轮加工机床制 造 商 提 出了 新 的要求。据权 威 部门预 测 2 0 1 2 年将 达 到 2 0 0 万 吨 。但 我 国 齿轮的质 量 与其 他 发...
