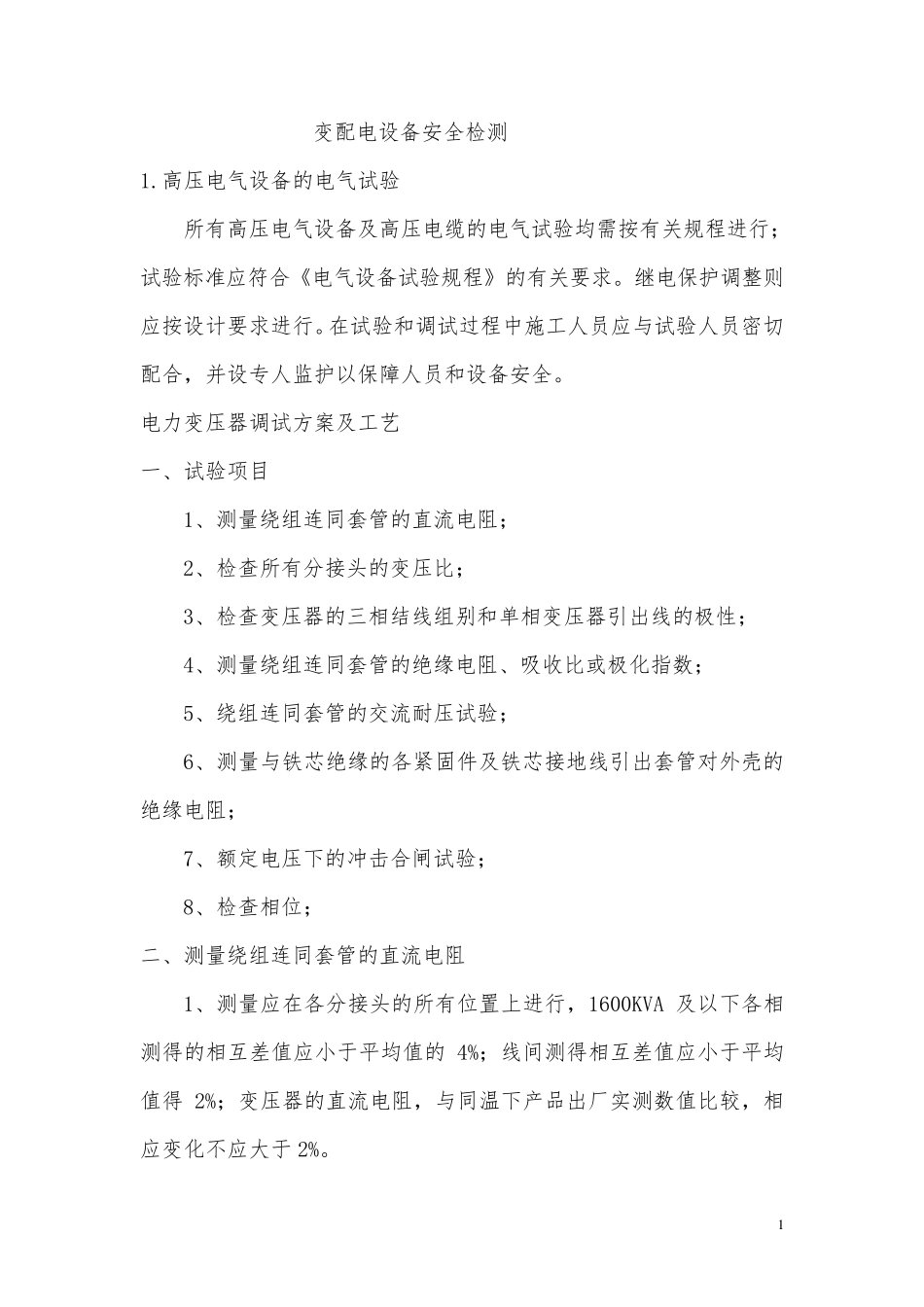

1 变配电设备安全检测 1.高压电气设备的电气试验 所有高压电气设备及高压电缆的电气试验均需按有关规程进行；试验标准应符合《电气设备试验规程》的有关要求。继电保护调整则应按设计要求进行。在试验和调试过程中施工人员应与试验人员密切配合，并设专人监护以保障人员和设备安全。 电力变压器调试方案及工艺 一、试验项目 1、测量绕组连同套管的直流电阻； 2、检查所有分接头的变压比； 3、检查变压器的三相结线组别和单相变压器引出线的极性； 4、测量绕组连同套管的绝缘电阻、吸收比或极化指数； 5、绕组连同套管的交流耐压试验； 6、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻； 7、额定电压下的冲击合闸试验； 8、检查相位； 二、测量绕组连同套管的直流电阻 1、测量应在各分接头的所有位置上进行，1600KVA 及以下各相测得的相互差值应小于平均值的4%；线间测得相互差值应小于平均值得 2%；变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%。 2 2、测量变压器绕组直流电阻的目的：检查绕组接头的焊接质量和绕组有无匝间短路；电压分接开关的各个位置接触是否良好及分接开关实际位置与指示器位置是否相符;引出线有无断裂;多股导线并绕的绕组是否有断股等情况。变压器绕组的直流电阻是变压器在交接试验中不可少的试验项目。对于带负载调压的电力变压器,需用电动操作来改变分接开关的位置。 3、检验方法：变压器绕组直流电阻的测量，使用变压器直流电阻测试仪 5503。该变压器直流电阻测试仪是新一代便携式变压器直 流电阻测试仪。仪器操作简单，测试全过程由软件完成，测试数值稳定准确，不受人为因素影响，仪器显示采用背光的点阵图形液晶显示器，满足不同的测试环境，具有完善的反电势保护功能和现场抗干扰能力，完全适用于从配电变压器到大型电力变压器的直阻快速测试。 4、注意事项 由于影响测量结果 的因素很 多,如 测量表 计 ,引线、温 度 、接触情况和稳定时 间等。因此 ,应 注意以 下 事项: A 测量仪表 的准确度 应 不低 于 0.5 级 ; B 连 接导线应 有足够 的截 面 ,且 接触必 须 良好; C 测量高 压变压器绕组的直流电阻时 ,其 他 非 被 测的各电压等级的绕组应 短路接地 ,防 止 直流电源 投 入 或 断开时 产 生 高 压,危 及安 全。 D 测量时 由于变压器绕组电感 较 大,电流稳定所 需的时 间较 长 ,...
