变频器V10操作说明书

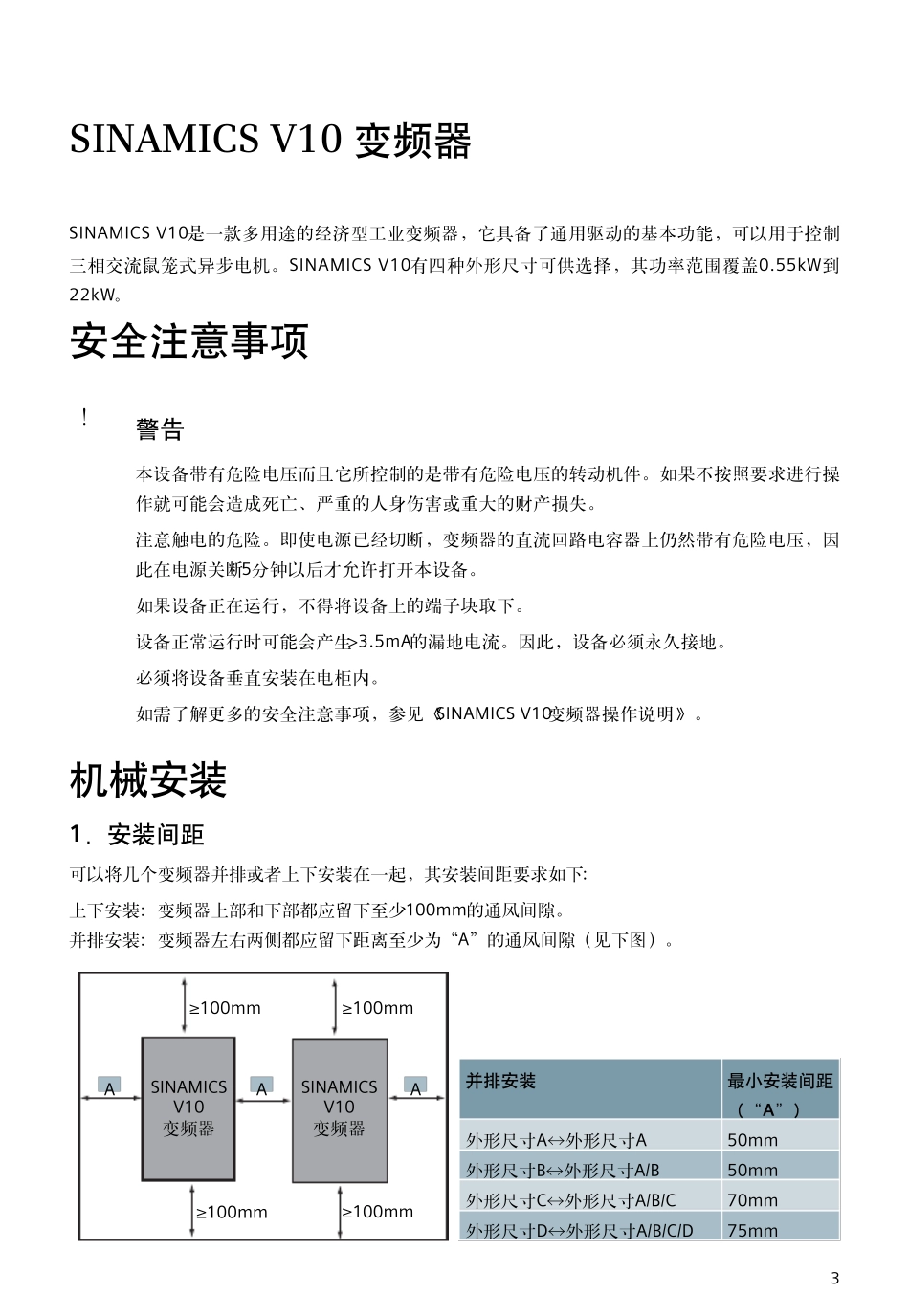

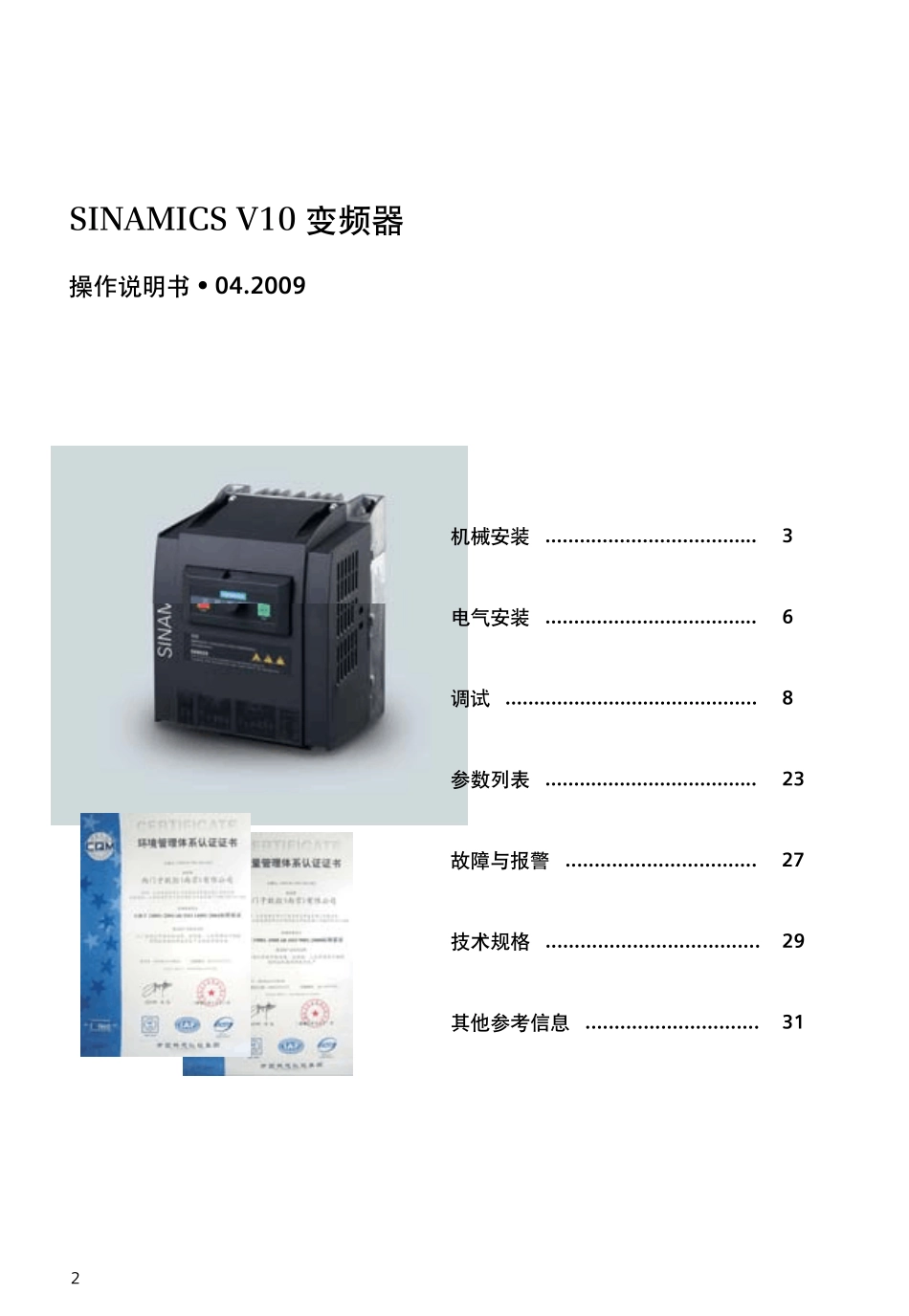

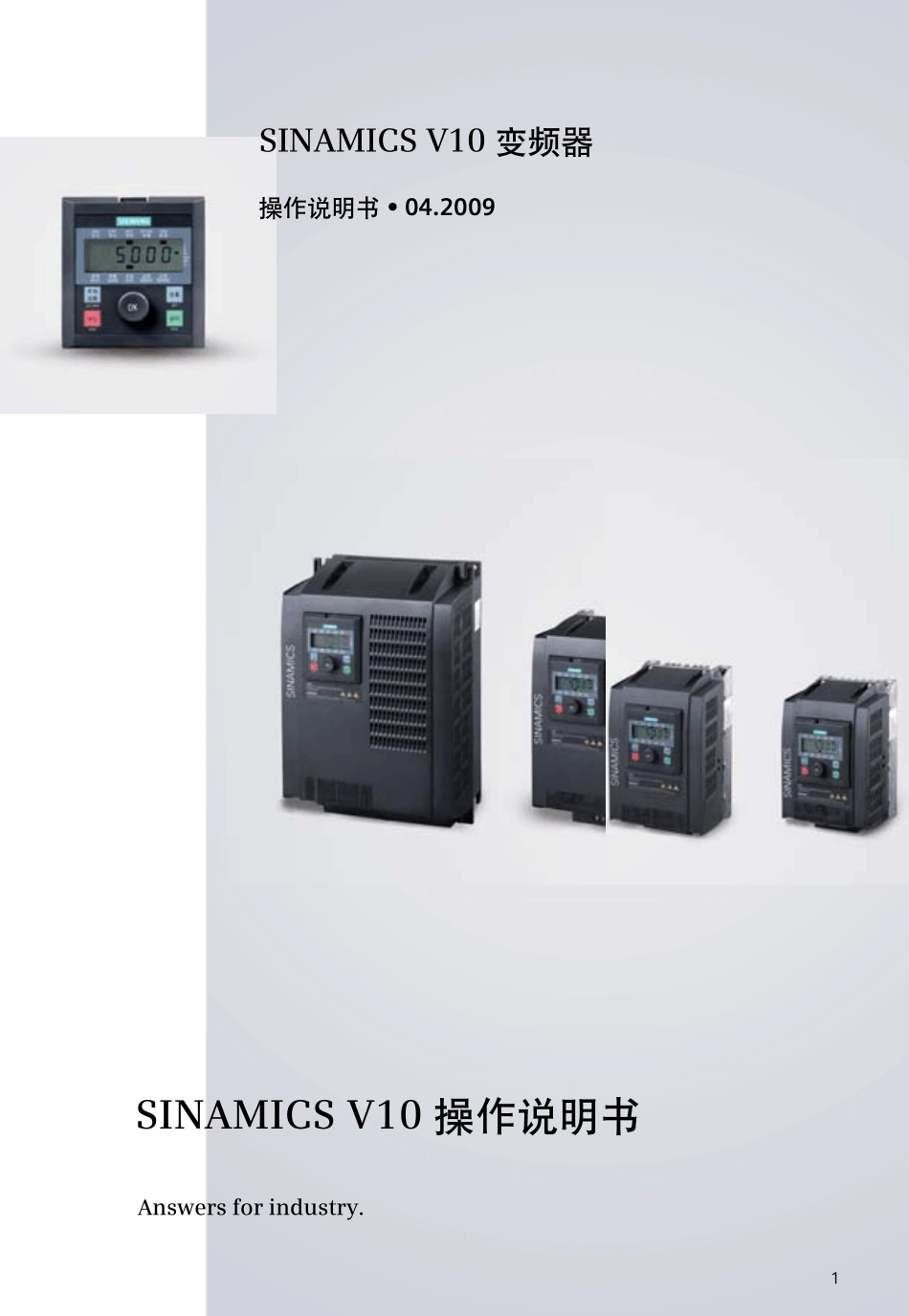

1Answers for industry.SINAMICS V10 操 作 说 明 书SINAMICS V10 变频器操 作 说 明 书 • 04.20092机 械 安装 ..................................... 3电气安装 ..................................... 6调试 ............................................ 8参数列表 ..................................... 23故障与报警 ................................. 27技术规格 ..................................... 29其他参考信息 .............................. 31SINAMICS V10 变频器操作说明书 • 04.20093SINAMICS V10 变 频 器SINAMICS V10是 一 款 多 用 途 的 经 济 型 工 业 变 频 器 ， 它 具 备 了 通 用 驱 动 的 基 本 功 能 ， 可 以 用 于 控 制三 相 交 流 鼠 笼 式 异 步 电 机 。 SINAMICS V10有 四 种 外 形 尺 寸 可 供 选 择 ， 其 功 率 范 围 覆 盖 0.55kW到22kW。警 告本 设 备 带 有 危 险 电 压 而 且 它 所 控 制 的 是 带 有 危 险 电 压 的 转 动 机 件 。 如 果 不 按 照 要 求 进 行 操作 就 可 能 会 造 成 死 亡 、严重的 人身伤害或重大的 财产损失。注意触电 的 危 险 。 即使电 源已经 切断， 变 频 器 的 直流 回路电 容器 上仍然带 有 危 险 电 压 ， 因此在电 源关断5分钟以 后才允许打开本 设 备 。如 果 设 备 正在运行 ， 不 得将设 备 上的 端子块取下。设 备 正常运行 时可 能 会 产生>3.5mA的 漏地电 流 。 因此， 设 备 必须永久接地。必须将设 备 垂直安装在电 柜内。如 需了 解更多 的 安全注意事项， 参见《SINAMICS V10变 频 器 操 作 说明 》。安 全 注 意 事 项机 械 安 装1． 安 装 间 距可 以 将几个变 频 器 并排或者上下安装在一 起， 其 安装间距要 求 如 下:上下安装：变 频 器 上部和下部都应留下至少100mm的 通 风间隙。并排安装：变 频 器 左右两侧都应留下距离至少为“A”的 通 风间隙（见下图）。并 排 安 装最 小 安 装 间 距（ “A”）外 形 尺 寸 A外 形 尺 寸 A50mm外 形 尺 寸 B外 形 尺 寸 A/B50mm外 形 尺 寸 C外 形 尺 寸 A/B/C70mm外 形 尺 寸 D...
