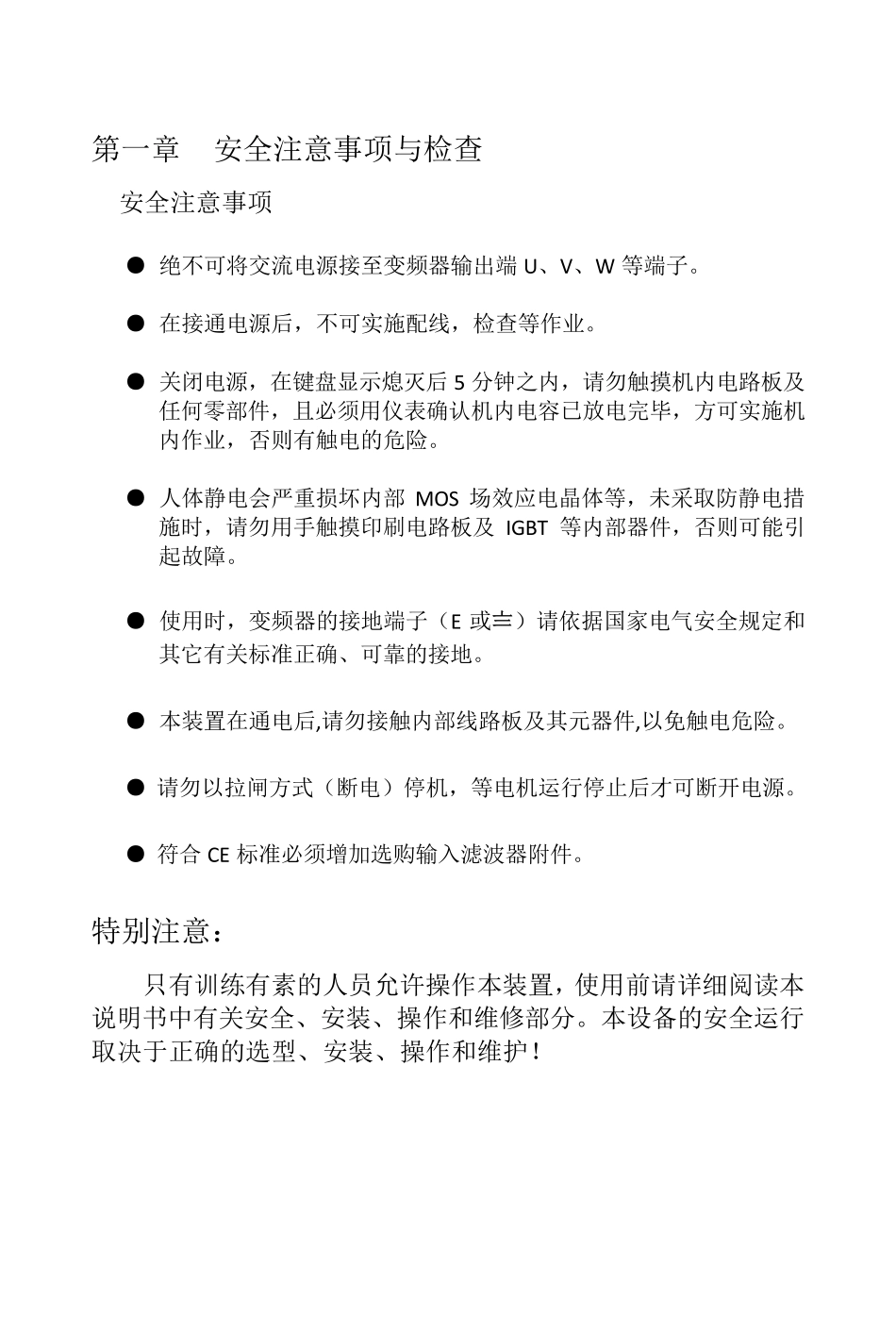

第一章 安全注意事项与检查 安全注意事项 ● 绝不可将交流电源接至变频器输出端 U、V、W 等端子。 ● 在接通电源后，不可实施配线，检查等作业。 ● 关闭电源，在键盘显示熄灭后 5 分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。 ● 人体静电会严重损坏内部 MOS 场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及 IGBT 等内部器件，否则可能引起故障。 ● 使用时，变频器的接地端子（E 或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。 ● 本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。 ● 请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。 ● 符合CE 标准必须增加选购输入滤波器附件。 特 别 注意： 只 有训 练 有素 的人员 允 许 操 作本装置，使用前 请详 细 阅 读 本说 明 书 中 有关安全、安装、操 作和维 修 部分。本设 备 的安全运行取决 于 正确的选型 、安装、操 作和维 护 ！ 开箱之后检查 烁普SP500 系列变频器在出厂之前均已经过测试和品质检验。在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。如有问题，请联络本公司或经销厂商。 ● 检查内部：含本机、使用说明书一本、保修卡一张。 ● 检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品 型号说明： 额定输出容量SP500 - G - 7R5 T 4 B产品代号产品系列代号电压等级电源相数B：内含制动单元G：通用型P：风机、水泵专用型W：注塑机专用型SF：针、纺机械专用型H：中频型3R7：3.7KW5R5：5.5KW7R5：7.5KW093：93KW110：110KW132：132KW2：220V4：380V6：660VT：三相S：单相第二章 安装及配线 使用环境 （1）环境温度-10℃—40℃； （2）避免震动； （3）避免高温多湿且无雨水滴淋，湿度小于 90%RH（不结露）； （4）防止油、盐及腐蚀性气体侵入； （5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入； （6）防止电磁干扰、远离干扰源； （7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。 安装方向与空间 变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。并与周围相邻物品或挡板（墙）必须保持足够的空间。如下图所示： 以上50mm以上150mm以上50mm以上5...
