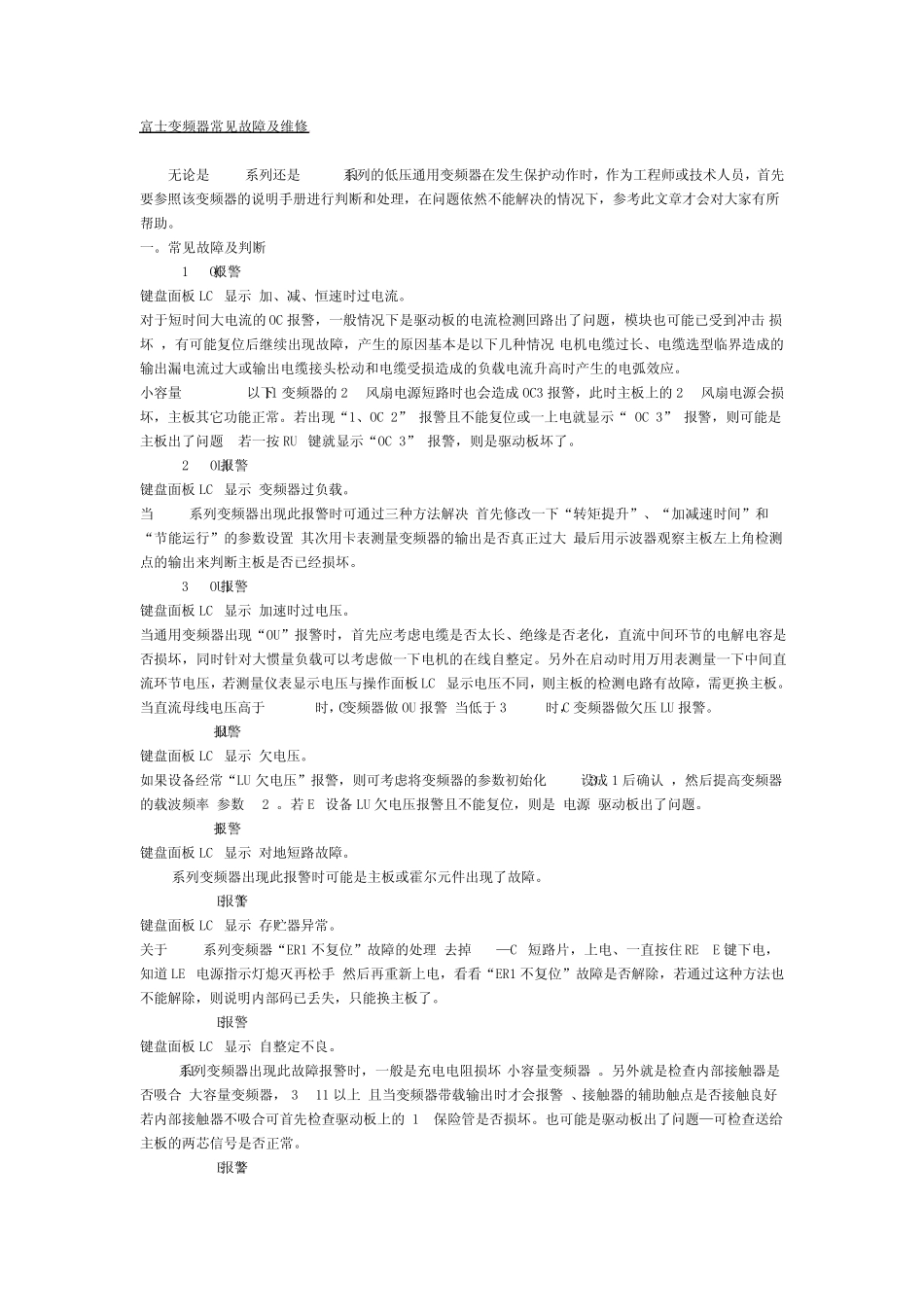

富 士 变 频 器 常 见 故 障 及 维 修 无 论 是 G/P9系 列 还 是 G/P11系 列 的 低 压 通 用 变 频 器 在 发 生 保 护 动 作 时 ， 作 为 工 程 师 或 技 术 人 员 ， 首 先要 参 照 该 变 频 器 的 说 明 手 册 进 行 判 断 和 处 理 ， 在 问 题 依 然 不 能 解 决 的 情 况 下 ， 参 考 此 文 章 才 会 对 大 家 有 所帮 助 。 一 。 常 见 故 障 及 判 断 (1) OC报 警 键 盘 面 板 LCD显 示 :加 、 减 、 恒 速 时 过 电 流 。 对 于 短 时 间 大 电 流 的 OC 报 警 ， 一 般 情 况 下 是 驱 动 板 的 电 流 检 测 回 路 出 了 问 题 ， 模 块 也 可 能 已 受 到 冲 击 (损坏 )， 有 可 能 复 位 后 继 续 出 现 故 障 ， 产生 的 原因基本是 以下 几种情 况 :电 机电 缆过 长、 电 缆选型临界造成的输出 漏电 流 过 大 或 输出 电 缆接头松动 和 电 缆受 损 造成的 负载电 流 升高时 产生 的 电 弧效应。 小容量( 7.5G 11以下 )变 频 器 的 24V风扇电 源短 路 时 也 会 造成OC3 报 警 ， 此 时 主板 上的 24V风扇电 源会 损坏 ， 主板 其它功能 正常 。 若出 现 “1、 OC 2” 报 警 且不 能 复 位 或 一 上电 就显 示 “ OC 3” 报 警 ， 则可 能 是主板 出 了 问 题 ;若一 按RUN键 就显 示 “OC 3” 报 警 ， 则是 驱 动 板 坏 了 。 (2) OLU报 警 键 盘 面 板 LCD显 示 :变 频 器 过 负载。 当G/P9系 列 变 频 器 出 现 此 报 警 时 可 通 过 三种方法解 决 :首 先 修 改一 下 “转矩提升”、 “加 减 速 时 间 ”和“节能 运行 ”的 参 数设置;其次用 卡表测 量变 频 器 的 输出 是 否真正过 大 ;最后 用 示 波器 观察主板 左上角检 测点的 输出 来判 断 主板 是 否已 经损 坏 。 (3) OU1报 警 键 盘 面 板 LCD显 示 :加 速 时 过 电 压 。 当通 用 变 频 器 出 现 “OU”报 警 时 ， 首 先 应考 虑电 缆是 否太长、 绝缘是 否老化， 直流 中间 环节的 电 解 电 容是否损 坏 ， 同时 针对 大 惯量负...
