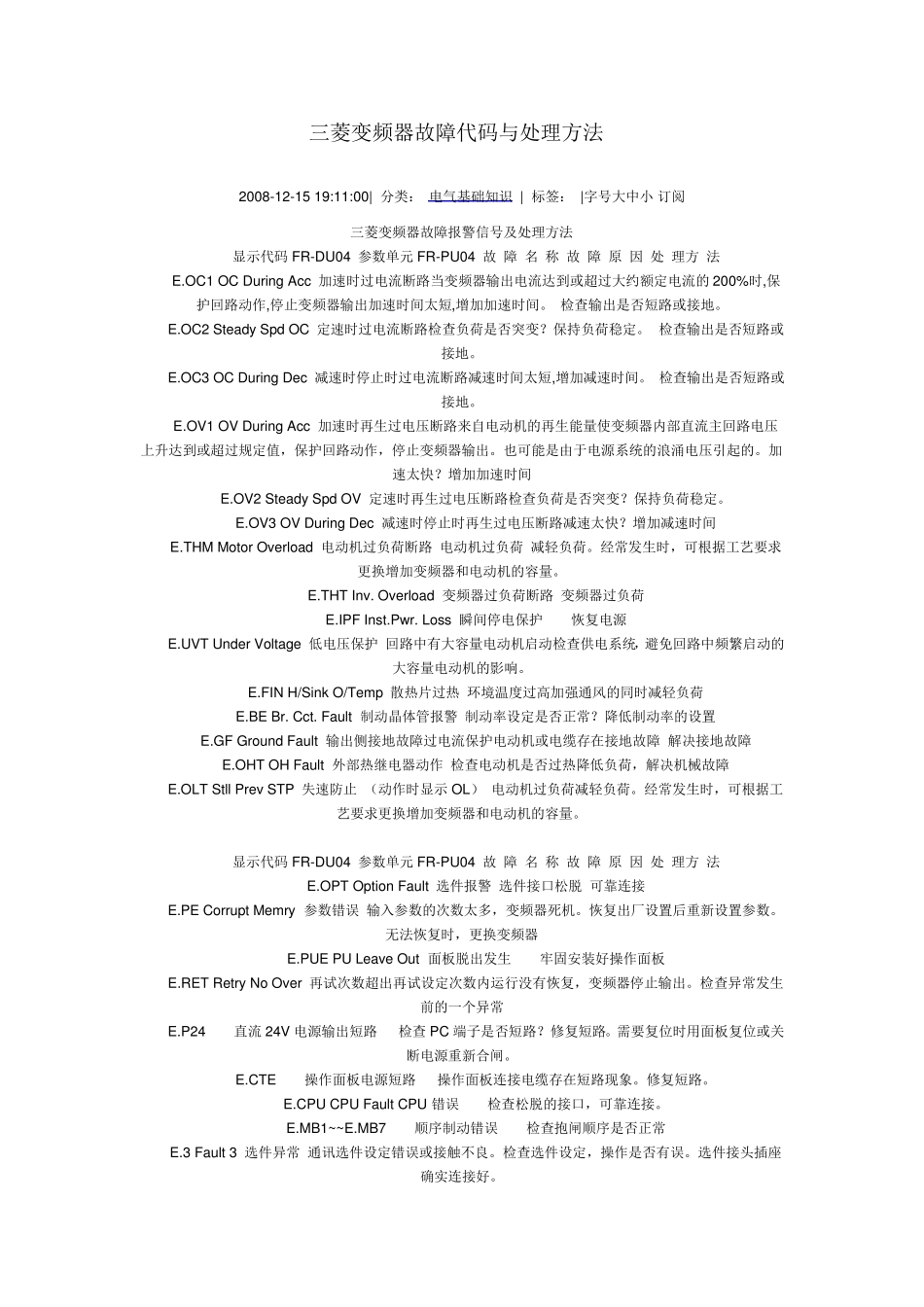

变频器故障代码含义_第1页
1/13
变频器故障代码含义_第2页
2/13
变频器故障代码含义_第3页
3/13
三菱变频器故障代码与处理方法 2008-12-15 19:11:00| 分类: 电气基础知识 | 标签: |字号大中小 订阅 三菱变频器故障报警信号及处理方法 显示代码FR-DU04 参数单元FR-PU04 故 障 名 称 故 障 原 因 处 理方 法 E.OC1 OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。 检查输出是否短路或接地。 E.OC2 Steady Spd OC 定速时过电流断路检查负荷是否突变?保持负荷稳定。 检查输出是否短路或接地。 E.OC3 OC During Dec 减速时停止时过电流断路减速时间太短,增加减速时间。 检查输出是否短路或接地。 E.OV1 OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值,保护回路动作,停止变频器输出。也可能是由于电源系统的浪涌电压引起的。加速太快?增加加速时间 E.OV2 Steady Spd OV 定速时再生过电压断路检查负荷是否突变?保持负荷稳定。 E.OV3 OV During Dec 减速时停止时再生过电压断路减速太快?增加减速时间 E.THM Motor Overload 电动机过负荷断路 电动机过负荷 减轻负荷。经常发生时,可根据工艺要求更换增加变频器和电动机的容量。 E.THT Inv. Overload 变频器过负荷断路 变频器过负荷 E.IPF Inst.Pwr. Loss 瞬间停电保护 恢复电源 E.UVT Under Voltage 低电压保护 回路中有大容量电动机启动检查供电系统,避免回路中频繁启动的大容量电动机的影响。 E.FIN H/Sink O/Temp 散热片过热 环境温度过高加强通风的同时减轻负荷 E.BE Br. Cct. Fault 制动晶体管报警 制动率设定是否正常?降低制动率的设置 E.GF Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障 解决接地故障 E.OHT OH Fault 外部热继电器动作 检查电动机是否过热降低负荷,解决机械故障 E.OLT Stll Prev STP 失速防止 (动作时显示OL) 电动机过负荷减轻负荷。经常发生时,可根据工艺要求更换增加变频器和电动机的容量。 显示代码FR-DU04 参数单元FR-PU04 故 障 名 称 故 障 原 因 处 理方 法 E.OPT Option Fault 选件报警 选件接口松脱 可靠连接 E.PE Corrupt Memry 参数错误 输入参数的次数太多,变频器死机。恢复出厂设置后重新设置参数。无法恢复时,更换变频器 E.PUE PU Lea...
