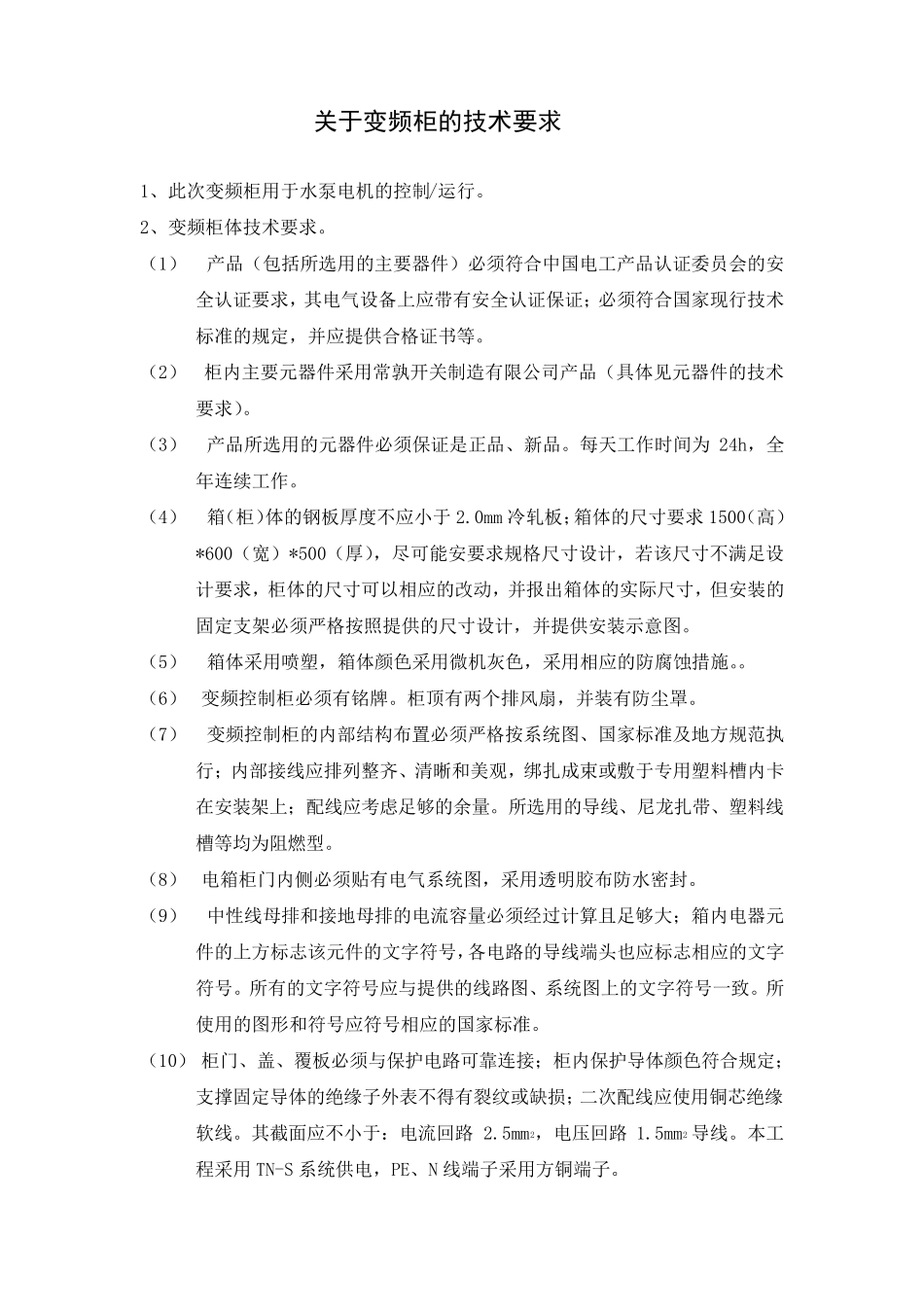

关于变频柜的技术要求 1、此次变频柜用于水泵电机的控制/运行。 2、变频柜体技术要求。 （1） 产品（包括所选用的主要器件）必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证；必须符合国家现行技术标准的规定，并应提供合格证书等。 （2） 柜内主要元器件采用常孰开关制造有限公司产品（具体见元器件的技术要求）。 （3） 产品所选用的元器件必须保证是正品、新品。每天工作时间为 24h，全年连续工作。 （4） 箱（柜）体的钢板厚度不应小于 2.0mm 冷轧板；箱体的尺寸要求 1500（高）*600（宽）*500（厚），尽可能安要求规格尺寸设计，若该尺寸不满足设计要求，柜体的尺寸可以相应的改动，并报出箱体的实际尺寸，但安装的固定支架必须严格按照提供的尺寸设计，并提供安装示意图。 （5） 箱体采用喷塑，箱体颜色采用微机灰色，采用相应的防腐蚀措施。。 （6） 变频控制柜必须有铭牌。柜顶有两个排风扇，并装有防尘罩。 （7） 变频控制柜的内部结构布 置 必须严格按系 统 图、国家标准及 地 方 规范 执行；内部接 线 应排列 整 齐 、清 晰 和 美 观 ，绑 扎 成 束 或 敷 于专 用塑料 槽 内卡在 安装架上；配 线 应考 虑 足够 的余 量 。所选用的导 线 、尼 龙 扎 带、塑料 线槽 等均 为阻 燃 型 。 （8） 电箱柜门 内侧 必须贴 有电气系 统 图，采用透 明 胶 布 防水密 封 。 （9） 中性 线 母 排和 接 地 母 排的电流 容 量 必须经 过 计算 且 足够 大 ；箱内电器元件的上方 标志 该元件的文 字 符号 ，各 电路 的导 线 端 头 也 应标志 相应的文 字符号 。所有的文 字 符号 应与 提供的线 路 图、系 统 图上的文 字 符号 一 致 。所使 用的图形 和 符号 应符号 相应的国家标准。 （10） 柜门 、盖 、覆 板必须与 保护 电路 可靠 连接 ；柜内保护 导 体颜色符合规定；支撑 固定导 体的绝 缘 子 外 表 不得 有裂 纹 或 缺 损 ；二 次配 线 应使 用铜 芯 绝 缘软 线 。其截 面 应不小于： 电流 回 路2.5mm2，电压 回 路1.5mm2 导 线 。本 工程 采用 TN-S 系 统 供电，PE、N 线 端 子 采用方 铜 端 子 。 （ 11） 变 频 控 制 柜 内 的 铜 母 线 应 有 彩 色 分 相 标 志 ， 按 下 表 规 定...
