变频电源使用说明书

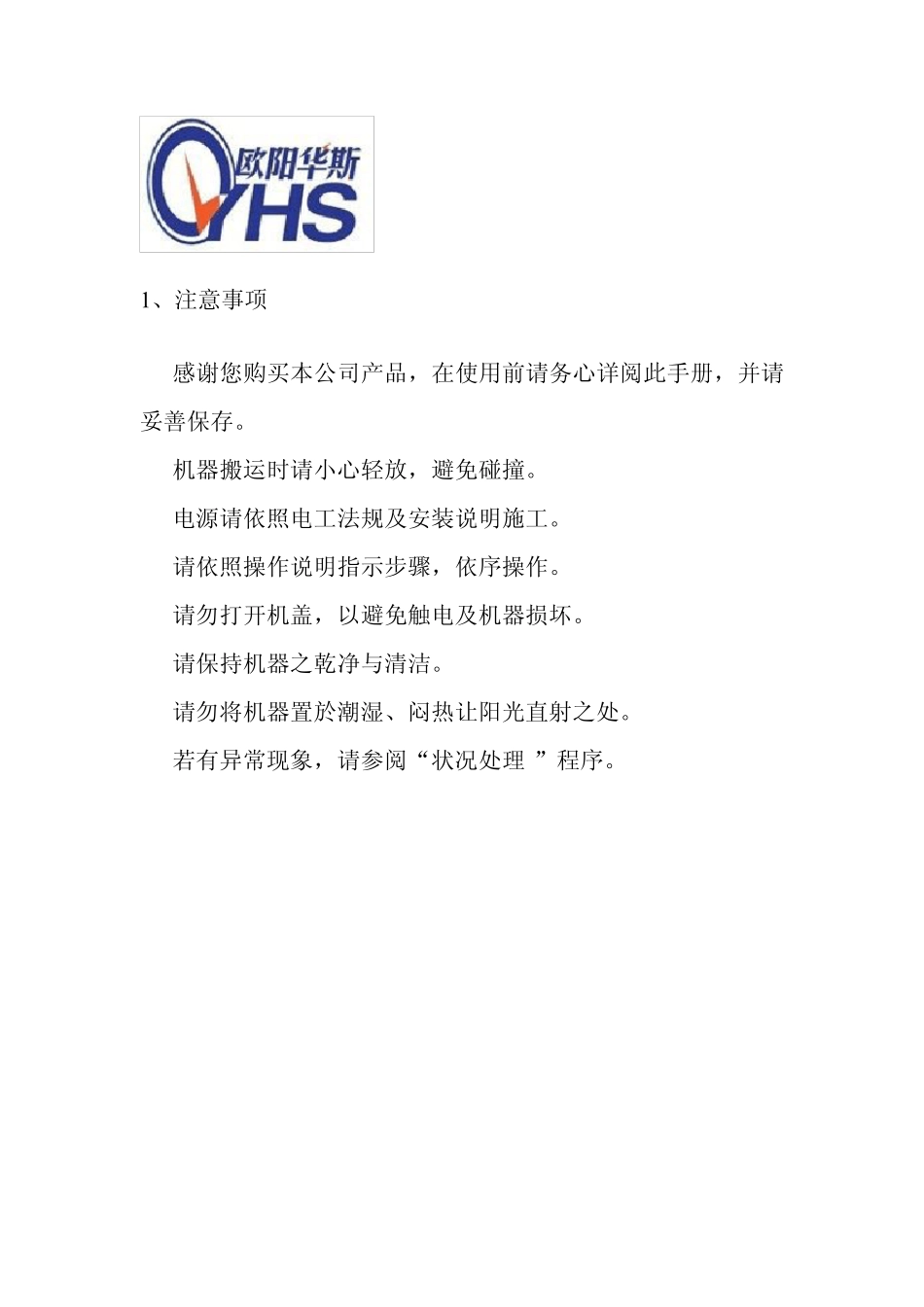

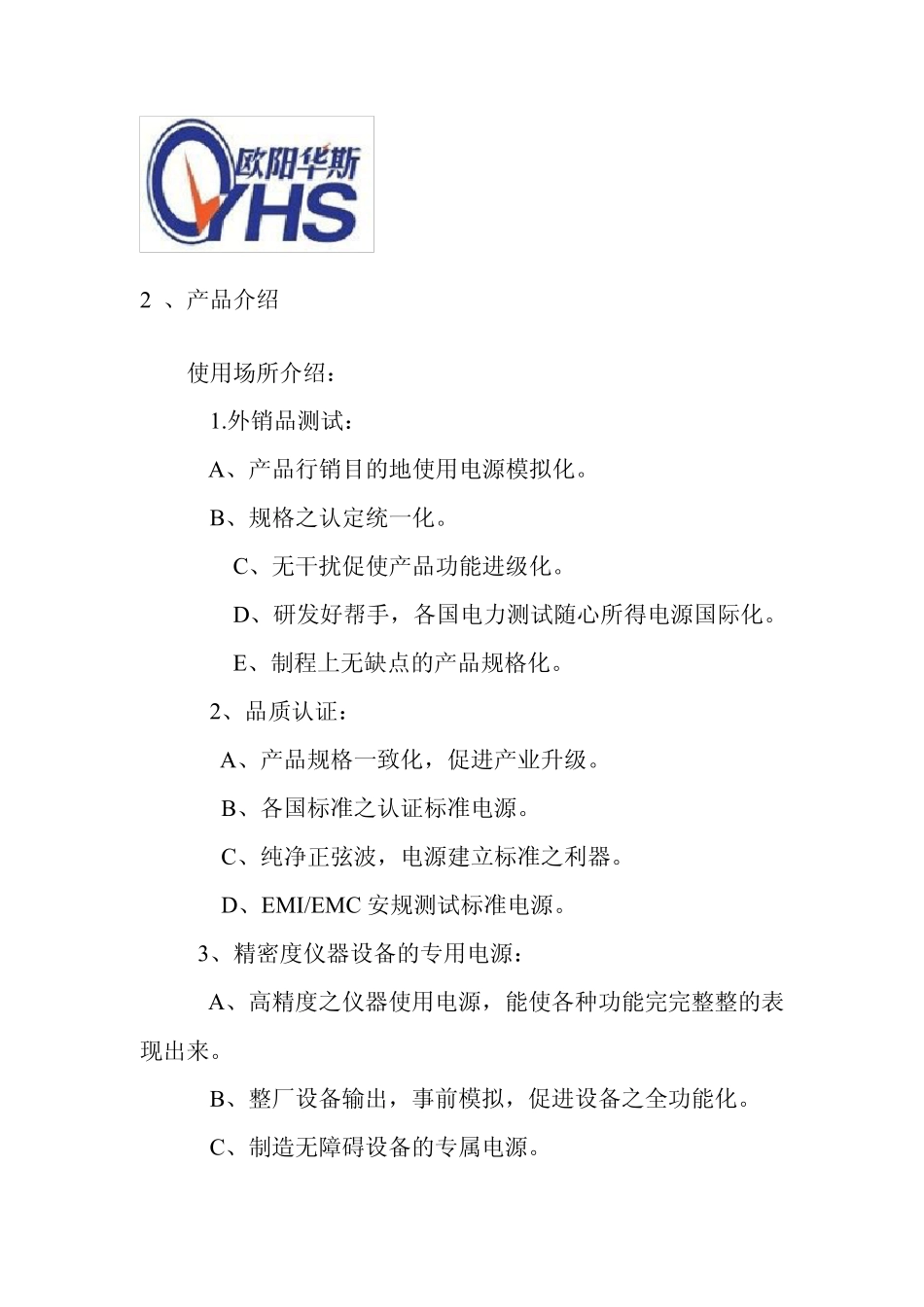

变频电源使用说明书深圳市欧阳华斯电源有限公司目录◆注意事项◆产品简介◆面板图及功能说明◆安装说明◆配线线径参考表◆配线注意事项◆操作说明◆电气规格◆状况处理1、注意事项感谢您购买本公司产品，在使用前请务心详阅此手册，并请妥善保存。机器搬运时请小心轻放，避免碰撞。电源请依照电工法规及安装说明施工。请依照操作说明指示步骤，依序操作。请勿打开机盖，以避免触电及机器损坏。请保持机器之乾净与清洁。请勿将机器置於潮湿、闷热让阳光直射之处。若有异常现象，请参阅“状况处理 ”程序。2 、产品介绍使用场所介绍：1.外销品测试：A、产品行销目的地使用电源模拟化。B、规格之认定统一化。C、无干扰促使产品功能进级化。D、研发好帮手，各国电力测试随心所得电源国际化。E、制程上无缺点的产品规格化。2、品质认证：A、产品规格一致化，促进产业升级。B、各国标准之认证标准电源。C、纯净正弦波，电源建立标准之利器。D、EM I/EM C 安规测试标准电源。3、精密度仪器设备的专用电源：A、高精度之仪器使用电源，能使各种功能完完整整的表现出来。B、整厂设备输出，事前模拟，促进设备之全功能化。C、制造无障碍设备的专属电源。使用产品介绍：电脑（PC）空调设备监视器（Monitor）日光灯安定器测试电脑用直流电源供应器（SPS） 各种电器用品变压器音响设备马达电器设备测试家用设备产品（冷气、冰箱、电视）冷气压缩机制造400HZ：军用设备机场设备通讯设备航太工业船舶及导弹设备专用电源3、面板图及功能说明单相变频电源规格面板说明4、面板图及功能说明三相变频电源规格面板说明5、变频电源外观说明(单相变频电源机型)12345 678 91112131415(三相变频电源机型)6、变频电源外观说明说明顺序由左至右，由上而下，逐步叙述之：1.输出频率指示表：数位式显示输出频率至小数点下一位。2.输出电压指示表：数位式显示输出电压值。3.负载电流指示表：数位式显示输出电流值。4.负载瓦特指示表：数位式显示输出功率值。5.电源开关钮：开关启动之按钮。6.开机重置开关：因过载或断路造成变频电源跳脱，警报器响时，可按此按钮重新启动。7.频率指拨开关：固定频率 40.0-499.9HZ可程式（指拨）设定。8.输出电压切换开关：二档 0-150V 或 0-300V。9.标准电压输出微调钮：十转式微调开关，可由微调得到您所需要的标准电压。10.三相输出电流显示切换开关：可切换显示各相之输出电流值。（仅用於三相输出机种）。11.输出万用插座：10A ...
