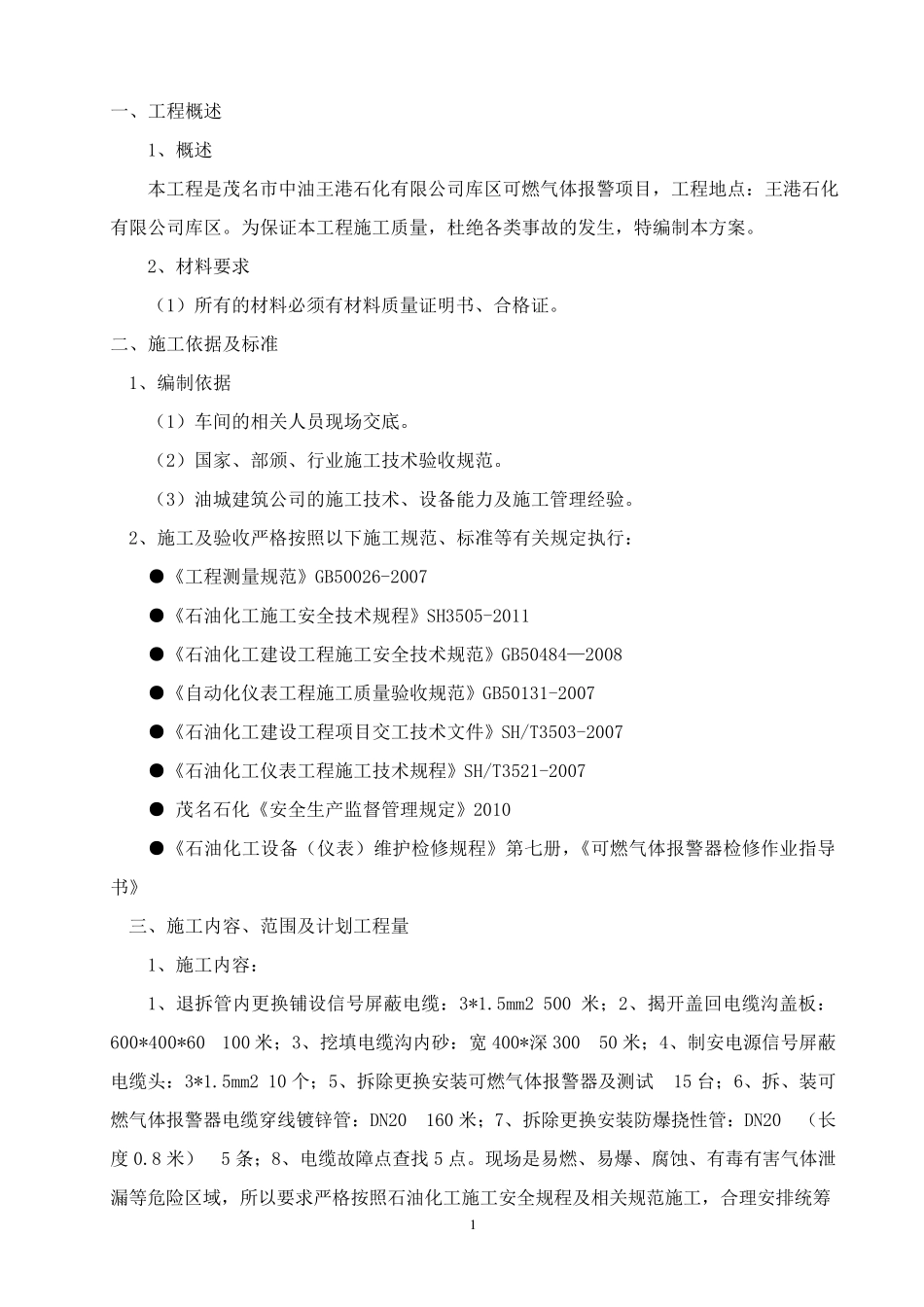

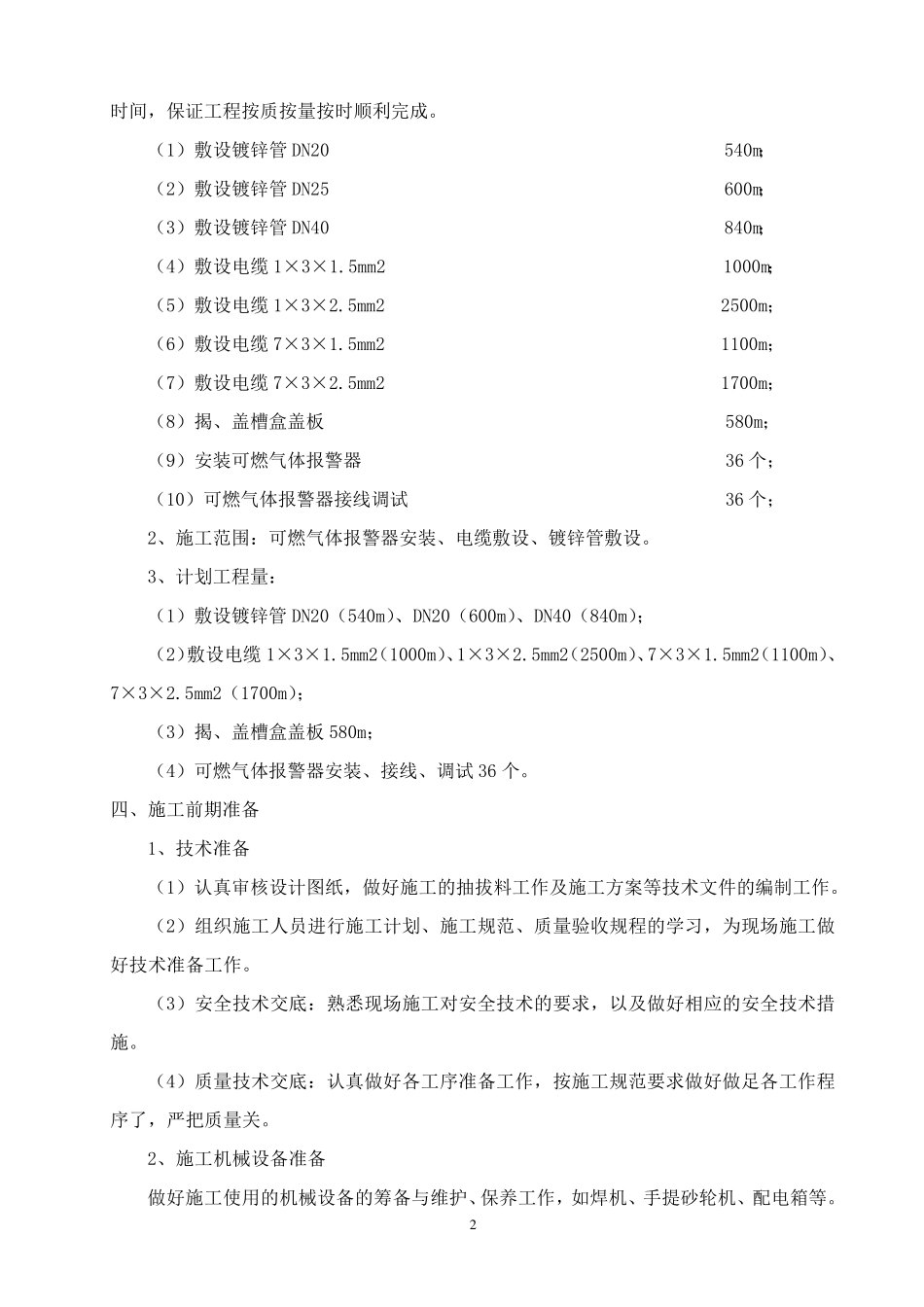

1 一、工程概述 1、概述 本工程是茂名市中油王港石化有限公司库区可燃气体报警项目，工程地点：王港石化有限公司库区。为保证本工程施工质量，杜绝各类事故的发生，特编制本方案。 2、材料要求 （1）所有的材料必须有材料质量证明书、合格证。 二、施工依据及标准 1、编制依据 （1）车间的相关人员现场交底。 （2）国家、部颁、行业施工技术验收规范。 （3）油城建筑公司的施工技术、设备能力及施工管理经验。 2、施工及验收严格按照以下施工规范、标准等有关规定执行： ●《工程测量规范》GB50026-2007 ●《石油化工施工安全技术规程》SH3505-2011 ●《石油化工建设工程施工安全技术规范》GB50484—2008 ●《自动化仪表工程施工质量验收规范》GB50131-2007 ●《石油化工建设工程项目交工技术文件》SH/T3503-2007 ●《石油化工仪表工程施工技术规程》SH/T3521-2007 ● 茂名石化《安全生产监督管理规定》2010 ●《石油化工设备（仪表）维护检修规程》第七册，《可燃气体报警器检修作业指导书》 三、施工内容、范围及计划工程量 1、施工内容： 1、退拆管内更换铺设信号屏蔽电缆：3*1.5mm2 500 米； 2、揭 开 盖 回 电缆沟 盖 板 ：600*400*60 100 米； 3、挖 填 电缆沟 内砂 ：宽 400*深 300 50 米； 4、制安电源 信号屏蔽电缆头 ：3*1.5mm2 10 个 ； 5、拆除 更换安装 可燃气体报警器及测试 15 台 ； 6、拆、装 可燃气体报警器电缆穿 线 镀 锌 管：DN20 160 米； 7、拆除 更换安装 防 爆 挠 性 管：DN20 （长度 0.8 米） 5 条 ； 8、电缆故障 点查 找 5 点。现场是易 燃、易 爆 、腐 蚀 、有毒 有害 气体泄漏 等危 险 区域 ，所以要求严格按照石油化工施工安全规程及相关规范施工，合理安排 统 筹 2 时间，保证工程按质按量按时顺利完成。 （1）敷设镀锌管DN20 540m； （2）敷设镀锌管DN25 600m； （3）敷设镀锌管DN40 840m； （4）敷设电缆1×3×1.5mm2 1000m； （5）敷设电缆1×3×2.5mm2 2500m； （6）敷设电缆7×3×1.5mm2 1100m； （7）敷设电缆7×3×2.5mm2 1700m； （8）揭、盖槽盒盖板 580m； （9）安装可燃气体报警器 36 个； （10）可燃气体报警器接线调试 36 个； 2、施工范围：可燃气体报警器安装、电缆敷设、镀锌管敷设。 3、计划工程量： （1）敷设镀锌管DN20（540m）、DN20（600m）、DN40（840m）； ...
