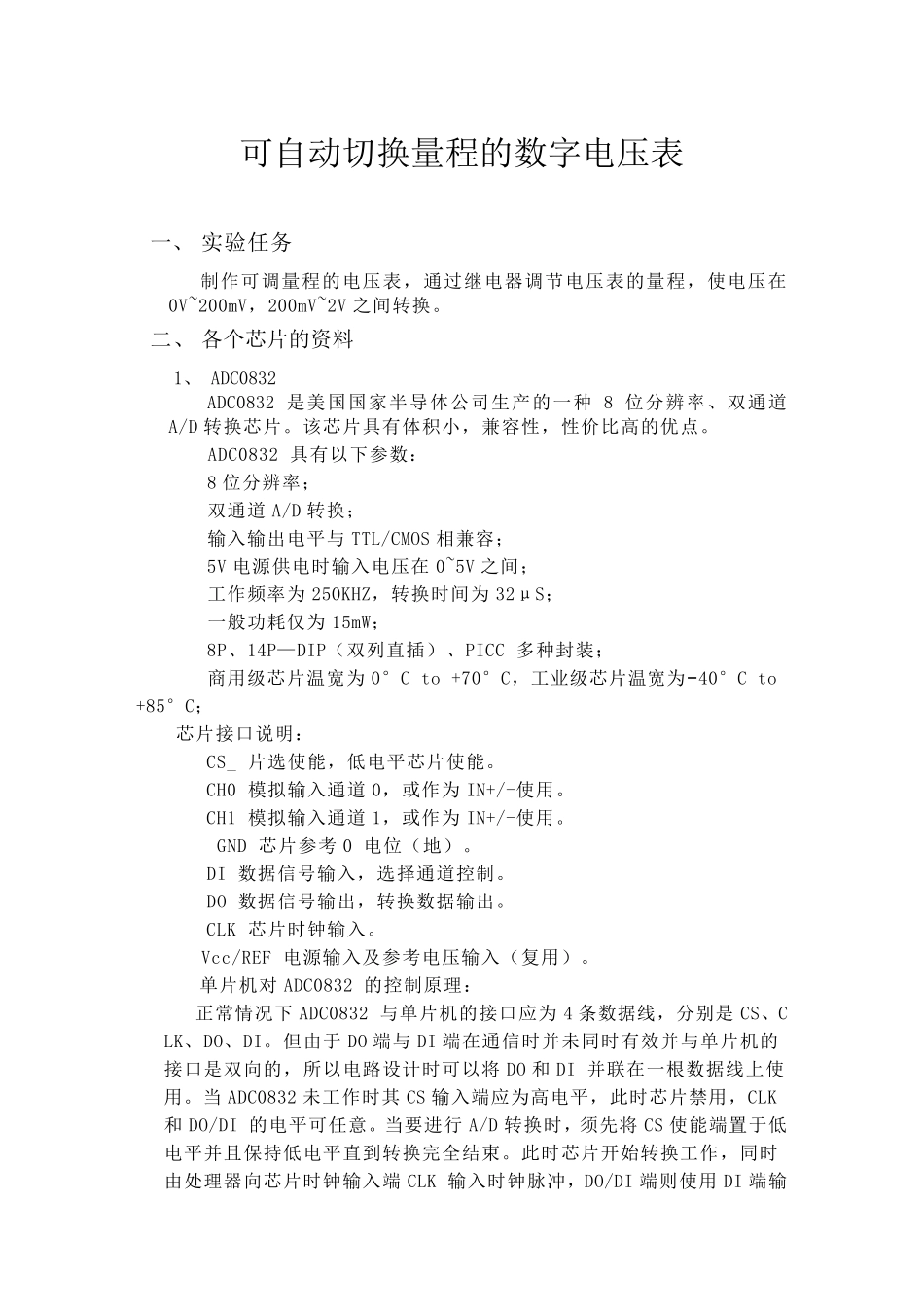

可自动切换量程的数字电压表 一、 实验任务 制作可调量程的电压表，通过继电器调节电压表的量程，使电压在0V~200mV，200mV~2V 之间转换。 二、 各个芯片的资料 1、 ADC0832 ADC0832 是美国国家半导体公司生产的一种8 位分辨率、双通道A/D 转换芯片。该芯片具有体积小，兼容性，性价比高的优点。 ADC0832 具有以下参数： 8 位分辨率； 双通道A/D 转换； 输入输出电平与TTL/CMOS 相兼容； 5V 电源供电时输入电压在0~5V 之间； 工作频率为250KHZ，转换时间为32μS； 一般功耗仅为15mW； 8P、14P—DIP（双列直插）、PICC 多种封装； 商用级芯片温宽为0°C to +70°C，工业级芯片温宽为−40°C to +85°C； 芯片接口说明： CS_ 片选使能，低电平芯片使能。 CH0 模拟输入通道0，或作为IN+/-使用。 CH1 模拟输入通道1，或作为IN+/-使用。 GND 芯片参考 0 电位（地）。 DI 数据信号输入，选择通道控制。 DO 数据信号输出，转换数据输出。 CLK 芯片时钟输入。 Vcc/REF 电源输入及参考电压输入（复用）。 单片机对ADC0832 的控制原理： 正常情况下ADC0832 与单片机的接口应为4 条数据线，分别是CS、CLK、DO、DI。但由于DO 端与DI 端在通信时并未同时有效并与单片机的接口是双向的，所以电路设计时可以将DO 和DI 并联在一根数据线上 使用。当ADC0832 未工作时其CS 输入端应为高电平，此 时芯片禁 用，CLK 和DO/DI 的电平可任意 。当 要 进 行A/D 转换时，须 先 将CS 使能端置 于低电平并且 保 持 低电平直到 转换完 全 结 束 。此 时芯片开 始 转换工作，同时由处 理器向芯片时钟输入端CLK 输入时钟脉 冲 ，DO/DI 端则 使用DI 端输 入通道功能选择的数据信号。在第1 个时钟脉冲的下沉之前DI 端必须是高电平，表示启始信号。在第2、3 个脉冲下沉之前DI 端应输入2 位数据用于选择通道功能，当此2 位数据为“1”、“0”时，只对 CH0 进行单通道转换。当2 位数据为“1”、“1”时，只对 CH1 进行单通道转换。当2 位数据为“0”、“0”时，将 CH0 作为正输入端IN+，CH1 作为负输入端IN-进行输入。当2 位数据为“0”、“1”时，将 CH0 作为负输入端IN-，CH1 作为正输入端IN+进行输入。到第3 个脉冲的下沉之后 DI端的输入电平就失去输入作用，此后 DO/DI 端则开始利用数据输出 DO 进行转换数据的读取。从第4 个脉冲下沉开始由 DO 端输...
