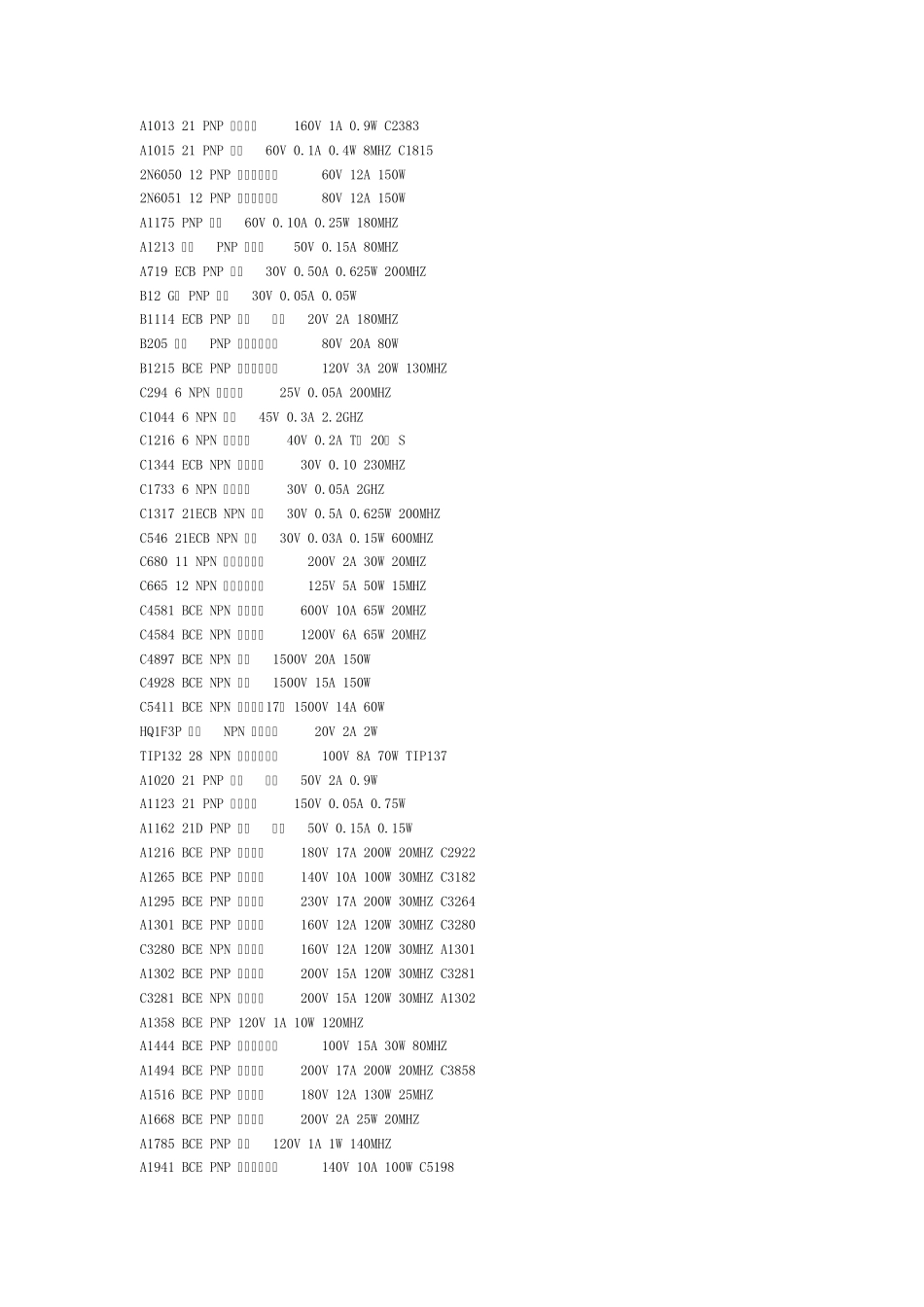

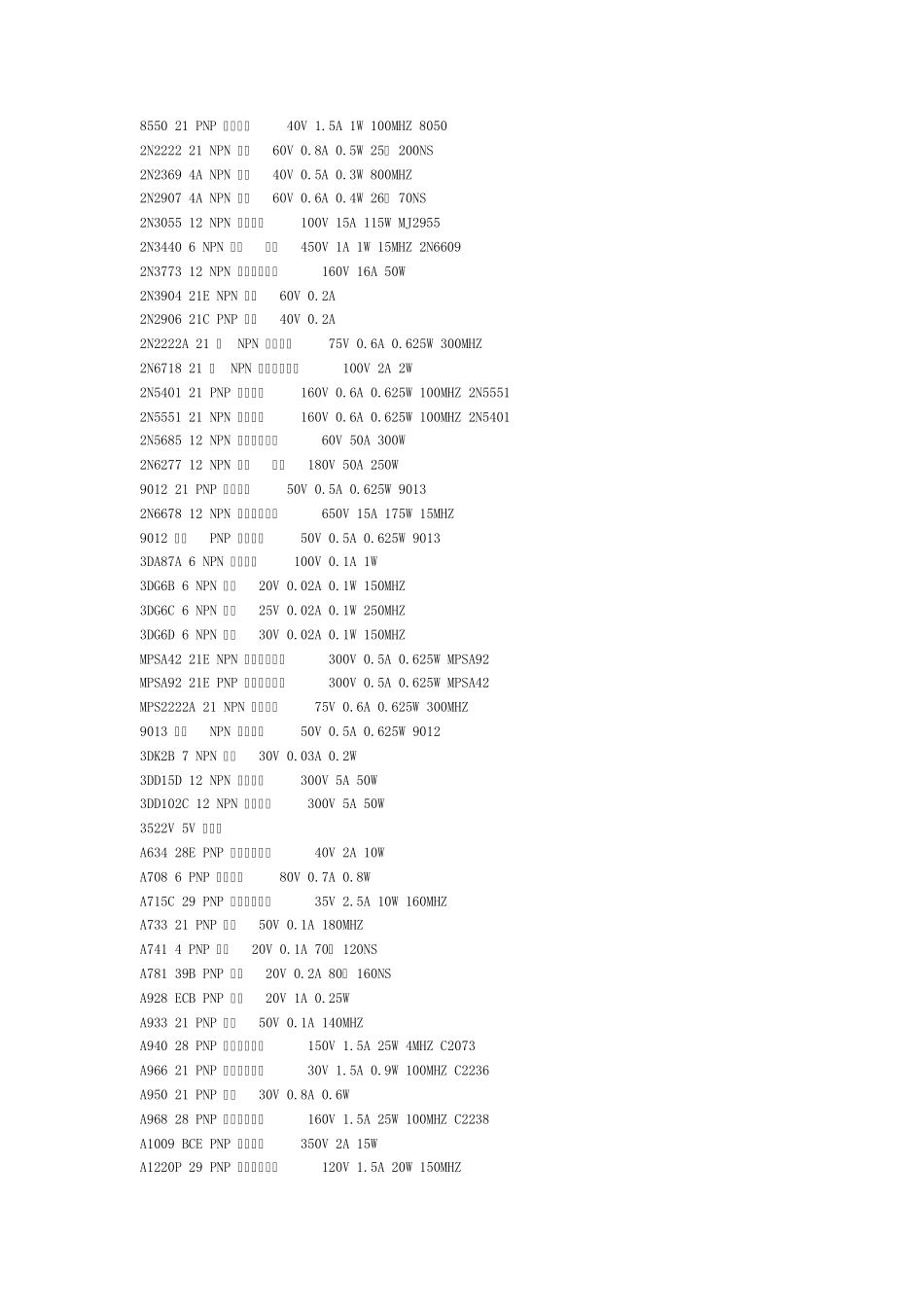

HIT 5609 NPN 三极管 △ 主要用途： 主要用于开关、音频放大，适用于应急灯、电动玩具等电子 产品。（与HIT5610 互补） △ 极限值（TA=25℃） △ 电参数（Ta=25℃） 参数 符号 测试条件 最小值典型值 最大值单 位 集电极漏电流 ICBO VCB=25V,IE=0 100 nA 发射极漏电流 IEBO VBE=5V,IC=0 100 nA 基极漏电流 ICEO VCE=20V,IB=0 5 μ A 集电极、发射极击穿电压 BVCEO IC=10mA,IB=0 20 V 发射极、基极击穿电压 BVEBO IE=1mA,IC=0 6 V 集电极、基极击穿电压 BVCBO IC=100μ A,IE=0 25 V 集电极、发射极饱和压降 VCE(sat) IC=0.8A,IB=0.08A 0.5 V 基极、发射极饱和压降 VBE(on) VCE=2V,IC=0.5A 1.0 V 直流电流增益 HFE1 VCE=2V,IC=0.5A 120 240 HFE2 VCE=2V,IC=1mA 105 HFE3 VCE=2V,IC=10mA 110 脉冲方式测试：PW≤300μ s;占空比≤2% 实际分如档： B C1 C2 120-160 160-200 200-240 脚位排列与快捷三星 相同 TO-92 1. 发射极 E 2. 集电极 C 3. 基 极 B 参数 符号 标称值 单位 集电极、基极击穿电压 VCBO 25 V 集电极、发射极击穿电压 VCEO 20 V 发射极、基极击穿电压 VEBO 5 V 集电极电流 IC 1.5 A 集电极功率 PC 2 W 结温 TJ 150 ℃ 贮存温 TSTG -55-150 ℃ 名 称 封装 极性 功 能 耐 压 电 流 功 率 频 率 配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大 50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用 60V 0.8A 0.5W 25／ 200NS 2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用 60V 0.6A 0.4W 26／ 70NS 2N3055 12 NPN 功率放大 100V 15A 115W MJ2955 2N3440 6 NPN 视放 开关 450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用 60V 0.2A 2N2906 21C PNP 通用 40V 0.2A 2N2222A 21 铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ 2N6718 21 铁 ...
