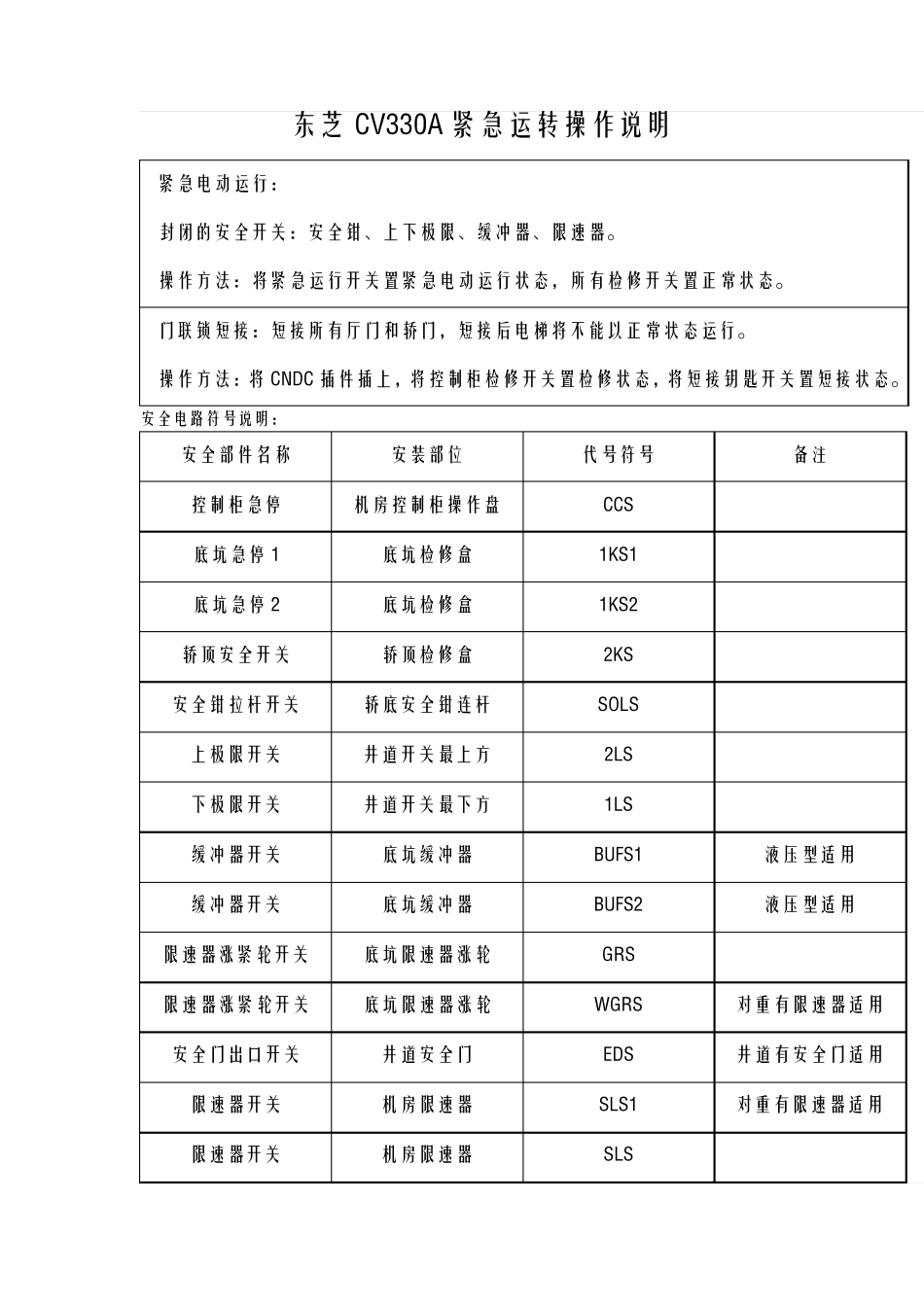

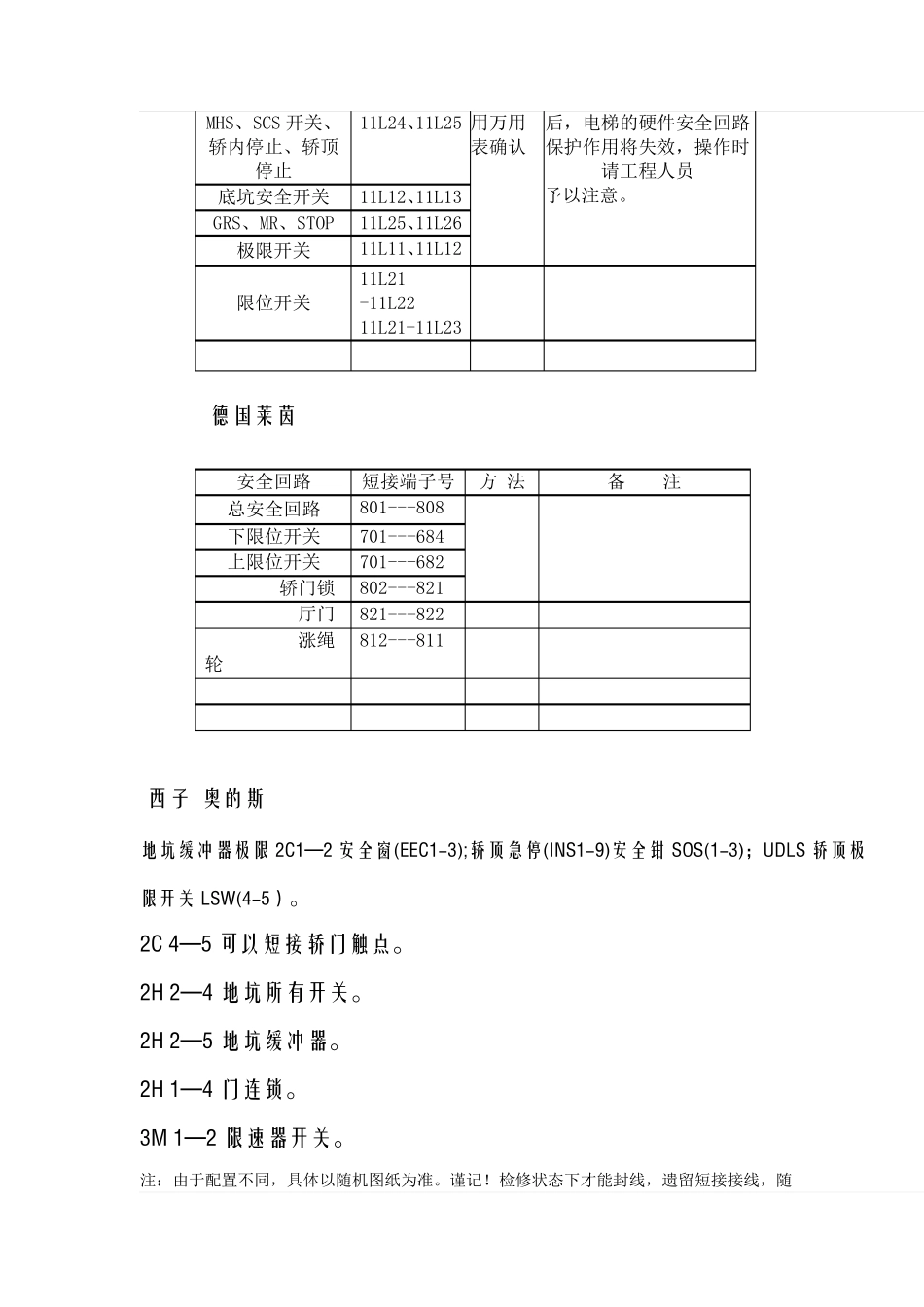

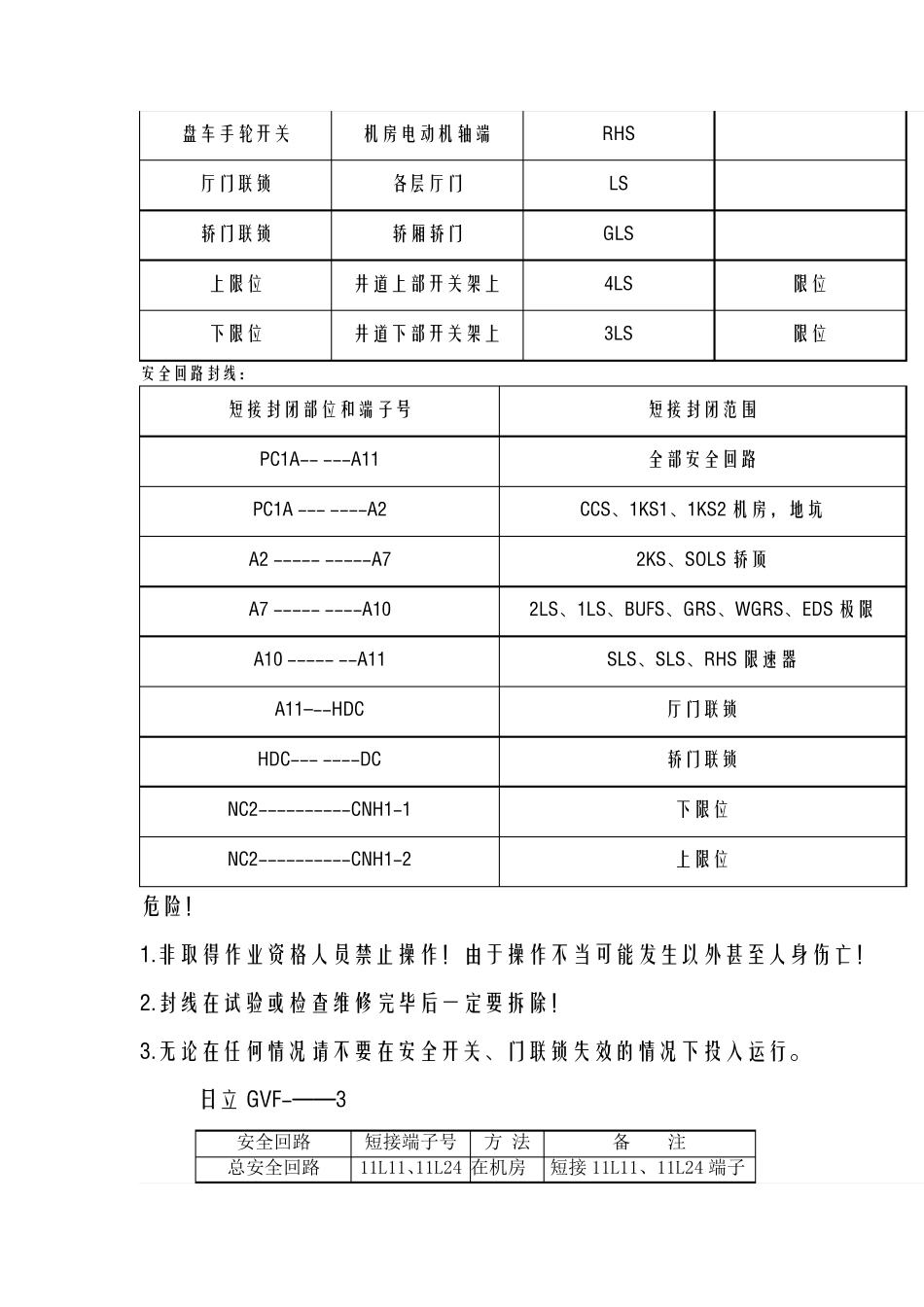

东芝 CV330A 紧急运转操作说明 紧急电动运行： 封闭的安全开关：安全钳、上下极限、缓冲器、限速器。 操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。 门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。 操作方法：将 CNDC 插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。 安全电路符号说明： 安全部件名称 安装部位 代号符号 备注 控制柜急停 机房控制柜操作盘 CCS 底坑急停 1 底坑检修盒 1KS1 底坑急停 2 底坑检修盒 1KS2 轿顶安全开关 轿顶检修盒 2KS 安全钳拉杆开关 轿底安全钳连杆 SOLS 上极限开关 井道开关最上方 2LS 下极限开关 井道开关最下方 1LS 缓冲器开关 底坑缓冲器 BUFS1 液压型适用 缓冲器开关 底坑缓冲器 BUFS2 液压型适用 限速器涨紧轮开关 底坑限速器涨轮 GRS 限速器涨紧轮开关 底坑限速器涨轮 WGRS 对重有限速器适用 安全门出口开关 井道安全门 EDS 井道有安全门适用 限速器开关 机房限速器 SLS1 对重有限速器适用 限速器开关 机房限速器 SLS 盘车手轮开关 机房电动机轴端 RHS 厅门联锁 各层厅门 LS 轿门联锁 轿厢轿门 GLS 上限位 井道上部开关架上 4LS 限位 下限位 井道下部开关架上 3LS 限位 安全回路封线： 短接封闭部位和端子号 短接封闭范围 PC1A-- ---A11 全部安全回路 PC1A --- ----A2 CCS、1KS1、1KS2 机房，地坑 A2 ----- -----A7 2KS、SOLS 轿顶 A7 ----- ----A10 2LS、1LS、BUFS、GRS、WGRS、EDS 极限 A10 ----- --A11 SLS、SLS、RHS 限速器 A11–--HDC 厅门联锁 HDC--- ----DC 轿门联锁 NC2----------CNH1-1 下限位 NC2----------CNH1-2 上限位 危险！ 1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！ 2.封线在试验或检查维修完毕后一定要拆除！ 3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。 日立GVF-——3 安全回路 短接端子号 方 法 备 注 总安全回路 11L11、11L24 在机房短接11L11、11L24 端子MHS、SCS 开关、轿内停止、轿顶停止 11L24、11L25 用万用表确认 后，电梯的硬件安全回路保护作用将失效，操作时请工程人员 予以注意。 底坑安全开关 11L12、11L13 GRS、MR、STOP 11L25、11L26 极限开关 11L11、11L12 限位开关 11L21 -11L22 11L21-11L23...
