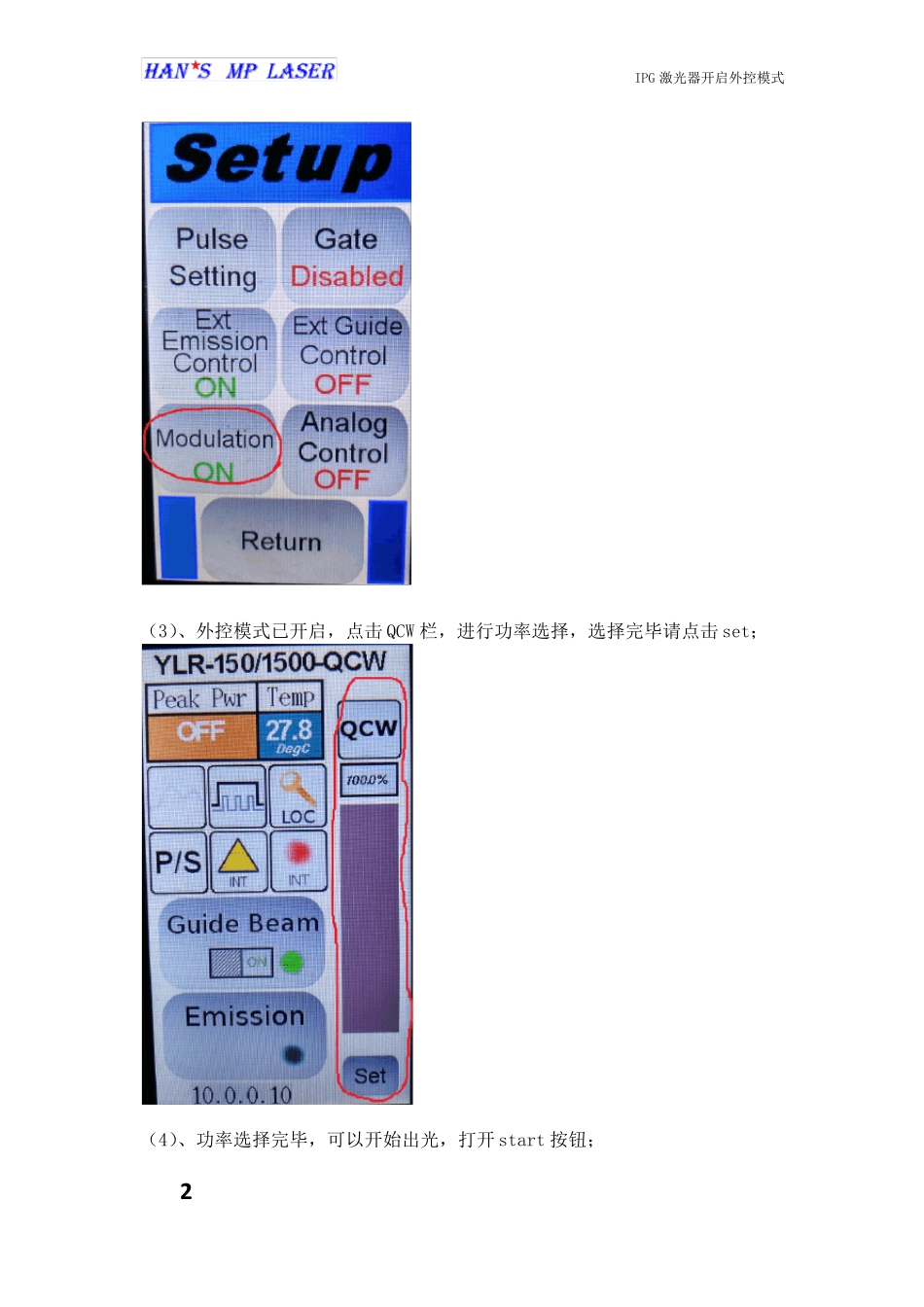

IPG 激光器开启外控模式 1 IPG 激光器开启外控模式 1.IPG YLR 有屏版: 注:开启外控模式请先注意激光器是否出光。 (1)、点击 IPG 显示屏的 INT; (2)、选择 Modulation,将其更改为 OFF; IPG 激光器开启外控模式 2 (3)、外控模式已开启,点击 QCW 栏,进行功率选择,选择完毕请点击 set; (4)、功率选择完毕,可以开始出光,打开start 按钮; IPG 激光器开启外控模式 3 (5)、点击 Emission,倒计时完毕之后,激光器出光,请注意激光,谨慎操作。 IPG 激光器开启外控模式 4 2.IPG YLR 无屏版: (1)、请使用网线使激光器和工控机通讯。 (2)、网线连接后,请点击电脑右下角,打开网络和共享中心; (3)、点击本地连接; (4)、点击属性; (5)、下拉,选择 Internet 协议 4(TCP/Ipv4),点击属性; IPG 激光器开启外控模式 5 (6)、将 ip 地址改成与图片一致,点击确定; IPG 激光器开启外控模式 6 (7)、打开浏览器,输入 192.168.3.230; (8)、选择 Modulation Mode,点击 DISABLE,开启外控模式; (9)、拖动红线处的选择栏,改变功率大小,选择Emission,点击 ON,激光器已出光,请注意安全。 IPG 激光器开启外控模式 7 2、IPG YLS 激光器: (1)、YLS 模块的激光器和无屏版一样,要更改 ip 地址,将 ip 地址更改为:192.168.100.10,具体请参照无屏版设置方法; (2)、打卡 LaserNet 软件,点击设置; IPG 激光器开启外控模式 8 (3)、点击 ip 设置,点击增加; (4)、将其状态更改为使能,点击确定; (5)、切换到控制页面,开启外控模式,更改功率(功率和电流都可以更改功率),点击激光发射,激光器出光,请注意安全。 IPG 激光器开启外控模式 9
