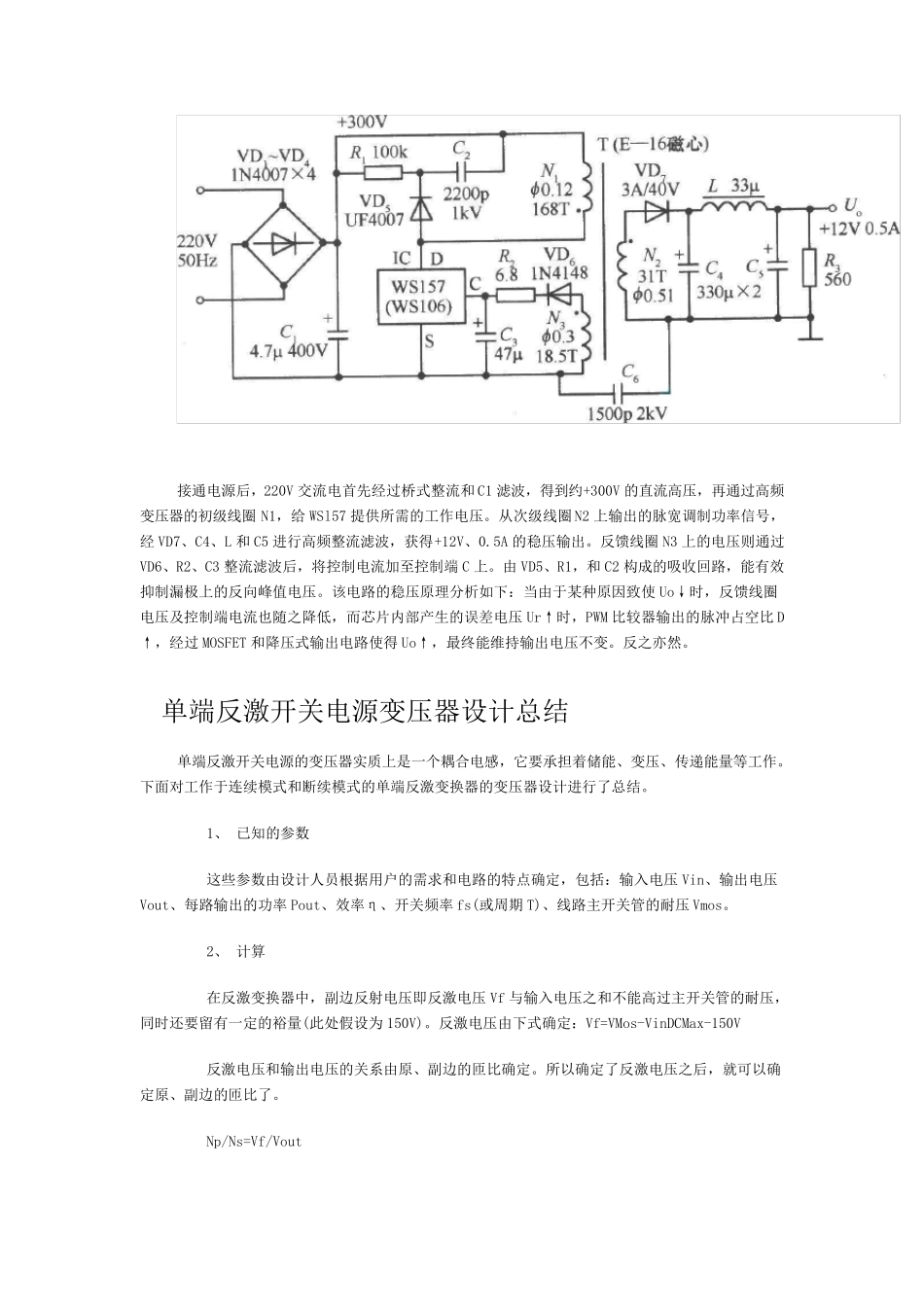

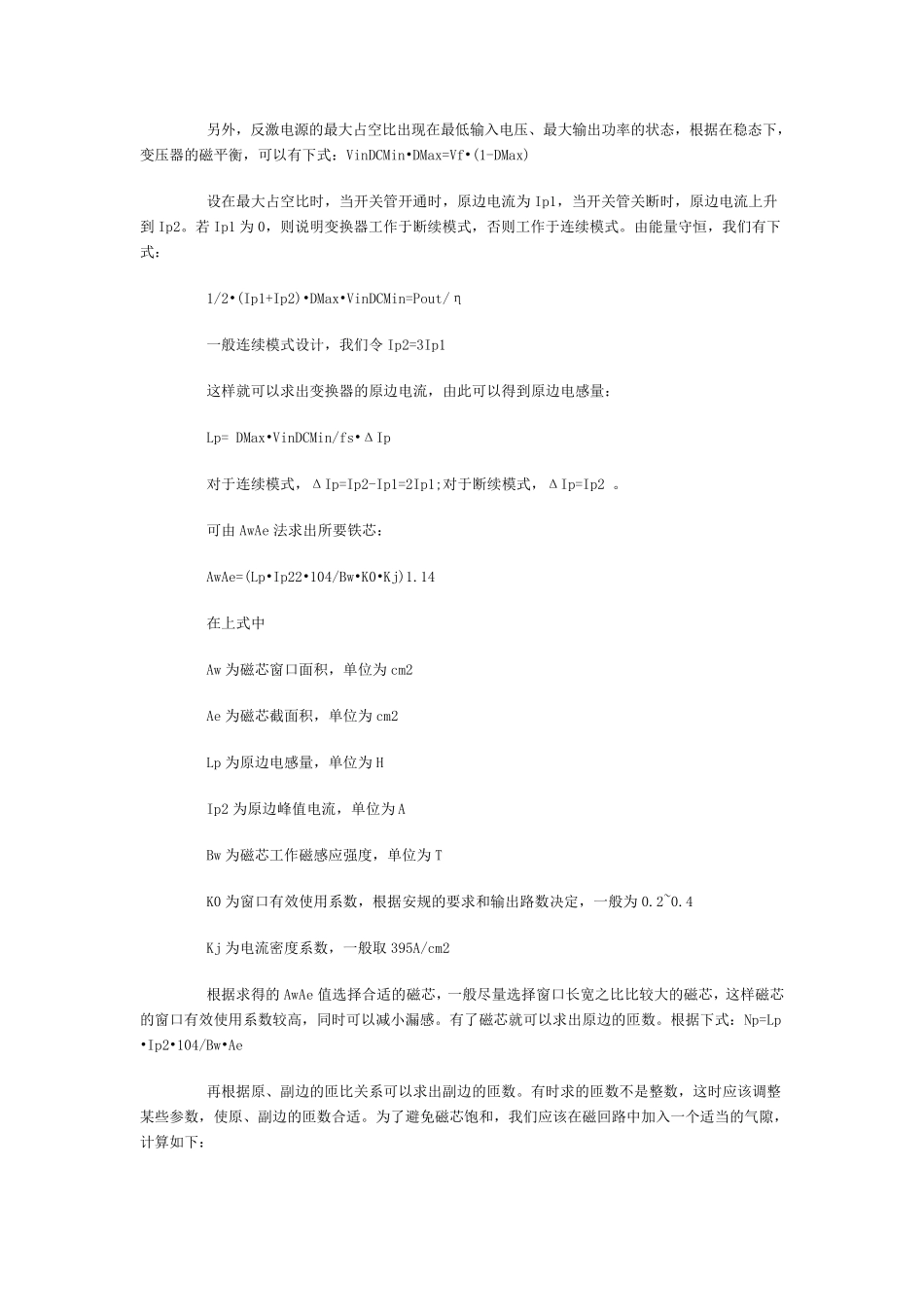

相位超前的RC 移相式振荡电路图 简单实用的开关电源电路 12v 开关电源电路图 12v 开关电源电路图 +12V、0.5A 单片开关稳压电源的电路如图所示。其输出功率为6W。当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。当负载电流大幅度变化时，负载调整率SI=5％～7％。为简化电路，这里采用了基本反馈方式。 接 通 电 源 后 ， 220V 交 流 电 首 先 经 过 桥 式 整 流 和 C1 滤 波 ， 得 到 约 +300V 的 直 流 高 压 ， 再 通 过 高 频变 压 器 的 初 级 线 圈N1， 给 WSl57 提 供 所 需 的 工 作 电 压 。 从 次 级 线 圈 N2 上 输 出 的 脉 宽 调 制 功 率 信 号 ，经 VD7、 C4、 L 和 C5 进 行 高 频 整 流 滤 波 ， 获 得 +12V、 0.5A 的 稳 压 输 出 。 反 馈 线 圈 N3 上 的 电 压 则 通 过VD6、 R2、 C3 整 流 滤 波 后 ， 将 控 制 电 流 加 至 控 制 端 C 上 。 由 VD5、 R1， 和 C2 构 成 的 吸 收 回 路 ， 能 有 效抑 制 漏 极 上 的 反 向 峰 值 电 压 。 该 电 路 的 稳 压 原 理 分 析 如 下 ： 当 由 于 某 种 原 因 致 使 Uo↓ 时 ， 反 馈 线 圈电 压 及 控 制 端 电 流 也 随 之 降 低 ， 而 芯 片 内 部 产 生 的 误 差 电 压 Ur↑ 时 ， PWM 比 较 器 输 出 的 脉 冲 占 空 比 D↑ ， 经 过 MOSFET 和 降 压 式 输 出 电 路 使 得 Uo↑ ， 最 终 能 维 持 输 出 电 压 不 变 。 反 之 亦 然 。 单端 反 激开关电 源 变 压 器 设计总结 单端 反 激开关电 源 的 变 压 器 实质上 是一个耦合电 感， 它要承担着储能 、 变 压 、 传递能 量等工 作 。下 面对工 作 于 连续模式 和 断续模式 的 单端 反 激变 换器 的 变 压 器 设计进 行 了总结。 1、 已知的 参数 这些参数由 设计人员根据用户的 需 求和 电 路 的 特点确定， 包括： 输 入电 压 Vin、 输 出 电 压Vout、 每路 输 出 的 功 率 Pout、 效 率 η、 开关频 率 fs(或周期 T)、 线 路 主开关管的 耐压 Vmos。 2、 计算 在反 激变 换器 中， 副边反 射电 压 即反 激电...
