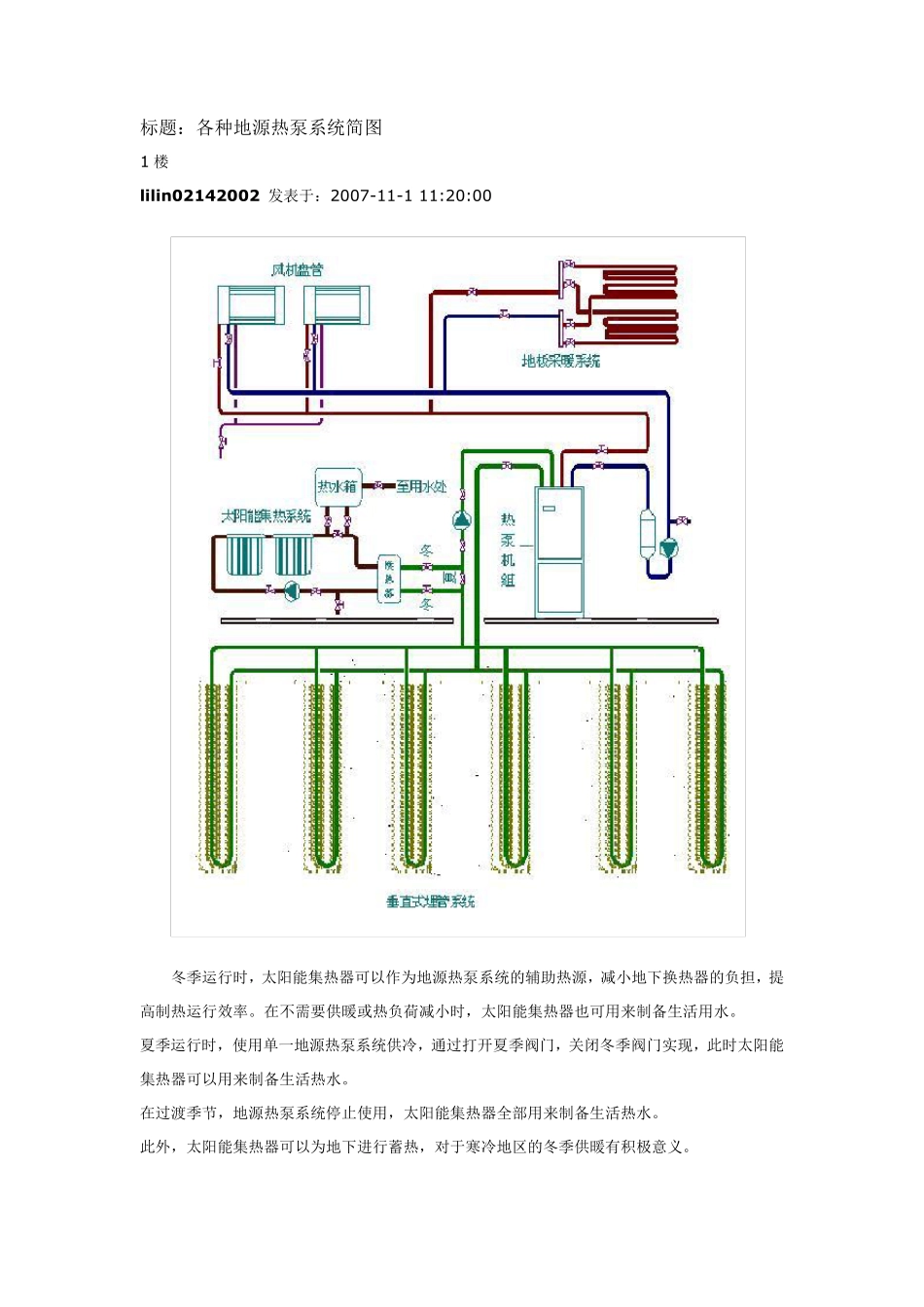

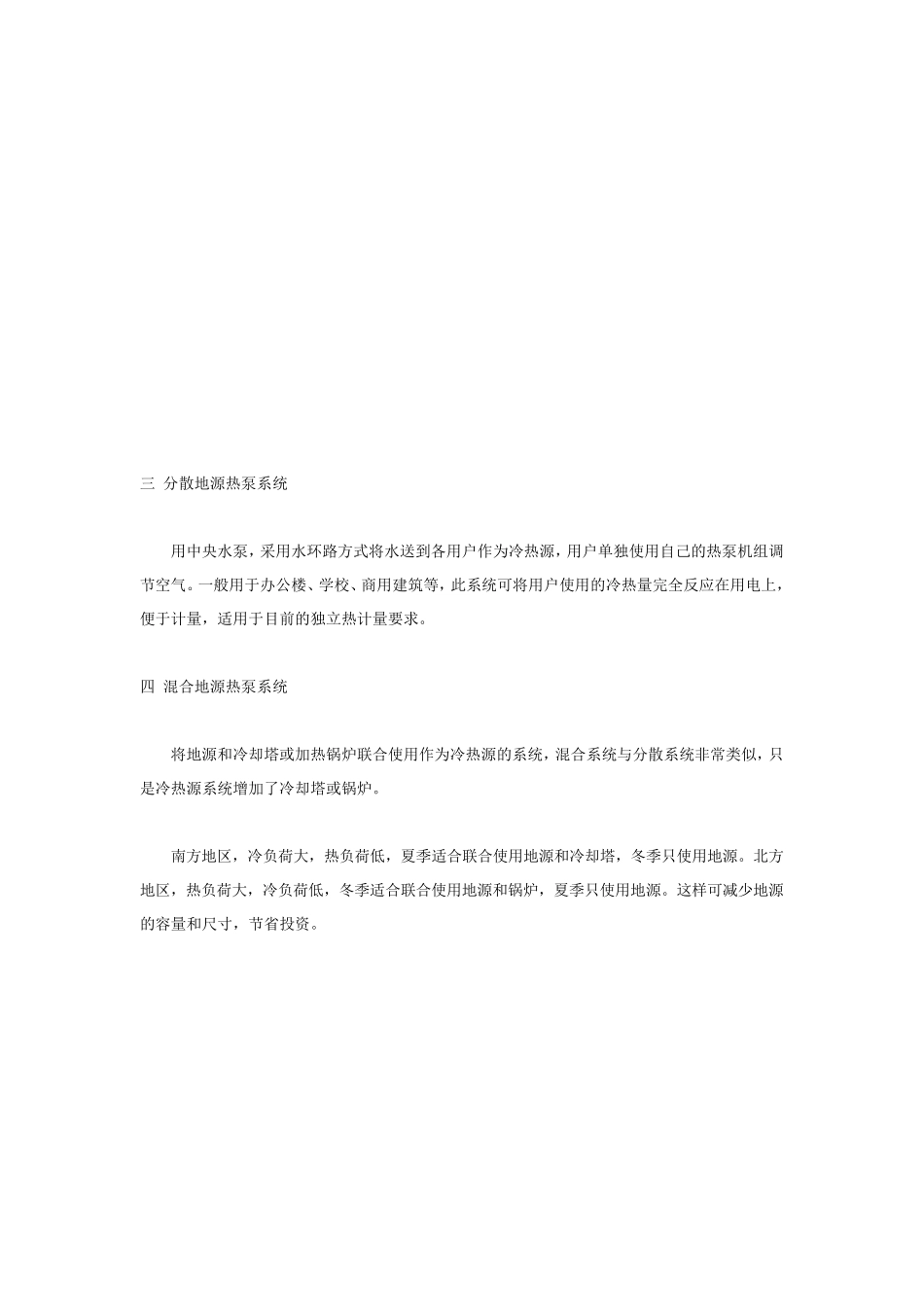

标题：各种地源热泵系统简图 1 楼 lilin 02142002 发表于：2007-11-1 11:20:00 冬季运行时，太阳能集热器可以作为地源热泵系统的辅助热源，减小地下换热器的负担，提高制热运行效率。在不需要供暖或热负荷减小时，太阳能集热器也可用来制备生活用水。 夏季运行时，使用单一地源热泵系统供冷，通过打开夏季阀门，关闭冬季阀门实现，此时太阳能集热器可以用来制备生活热水。 在过渡季节，地源热泵系统停止使用，太阳能集热器全部用来制备生活热水。 此外，太阳能集热器可以为地下进行蓄热，对于寒冷地区的冬季供暖有积极意义。 [此贴子已经被作者于2007-11-1 11:22:06 编辑过] 2 用户使用自己的热泵、地源和水路或风管输送系统进行冷热供应，多用于小型住宅，别墅等户式空调。 二 集中地源热泵系统 热泵布置在机房内，冷热量集中通过风道或水路分配系统送到各房间。 三 分散地源热泵系统 用中央水泵，采用水环路方式将水送到各用户作为冷热源，用户单独使用自己的热泵机组调节空气。一般用于办公楼、学校、商用建筑等，此系统可将用户使用的冷热量完全反应在用电上，便于计量，适用于目前的独立热计量要求。 四 混合地源热泵系统 将地源和冷却塔或加热锅炉联合使用作为冷热源的系统，混合系统与分散系统非常类似，只是冷热源系统增加了冷却塔或锅炉。 南方地区，冷负荷大，热负荷低，夏季适合联合使用地源和冷却塔，冬季只使用地源。北方地区，热负荷大，冷负荷低，冬季适合联合使用地源和锅炉，夏季只使用地源。这样可减少地源的容量和尺寸，节省投资。 分散系统或混合系统实质上是一种水环路热泵空调系统形式。 3 地源热泵空调+生活热水系统原理图 夏季运行制备生活热水时，需打开夏季阀门，关闭冬季阀门，利用地源热泵机组的冷凝热预加热生活用水，再通过电加热器达到所需温度。 冬季运行时，需打开冬季阀门，关闭夏季阀门，使用系统循环水加热制备生活用水。在不需要供暖时，系统可专门用来制备生活用水。 4 楼 lilin 02142002 发表于：2007-11-1 11:24:00 地源热泵＋冰蓄冷系统原理图 夏季运行，地源热泵机组在晚上不需要供冷时，可以启动蓄冰系统，将冷量储存在蓄冰槽中，*通过融冰来承担部分冷负荷，从而降低了主机的负荷。夜间地源热泵机组运行能享受到低谷电价的优惠政策，从而降低了运行成本，也减小了地下换热器的负担，相应的地下换热器的工程量减少，从而也降低了系统的初投资。 冬季运行不使用...
