各种常用电子元件符号及其名称1

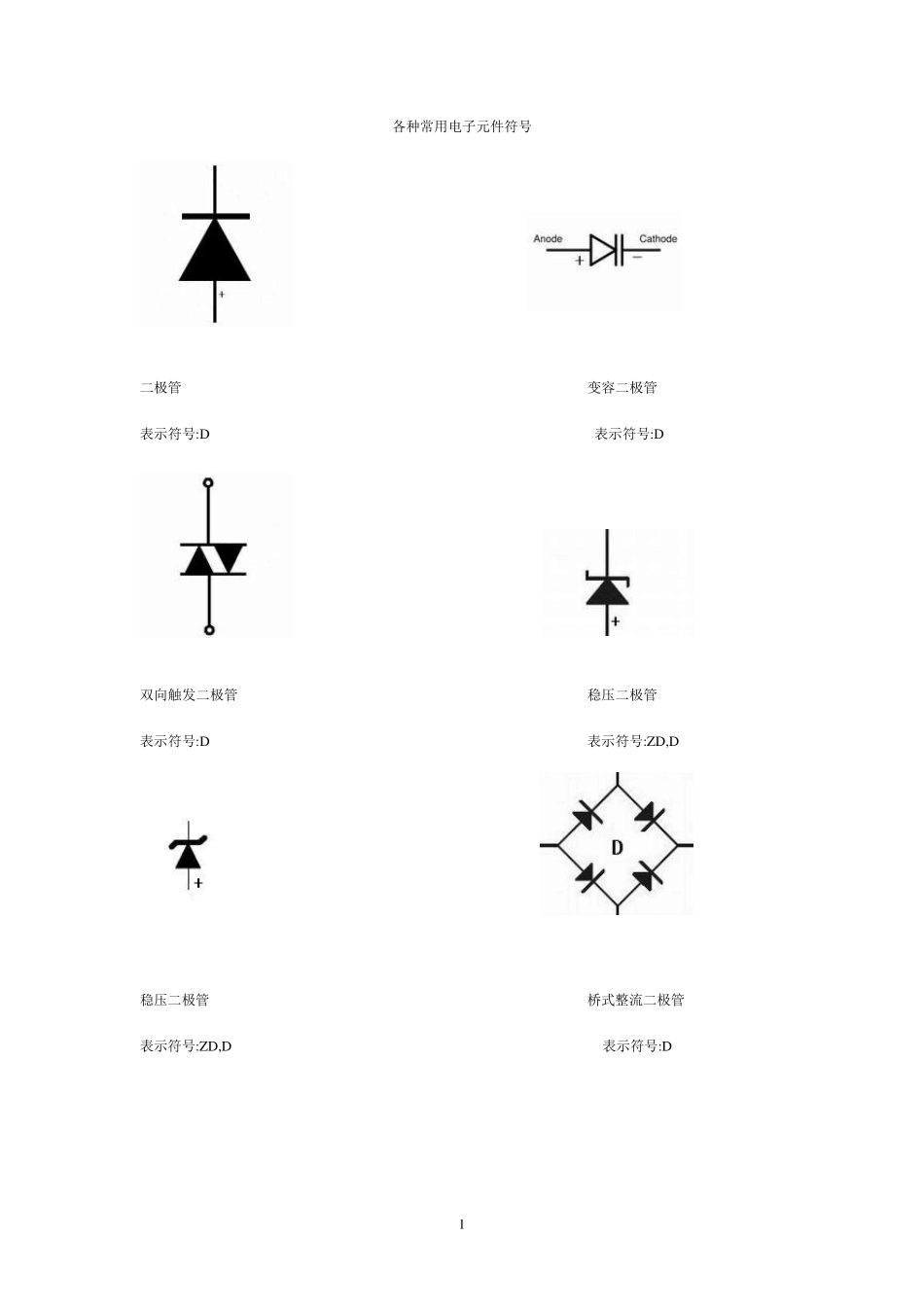

各种常用电子元件符号及其名称1_第1页
1/23
各种常用电子元件符号及其名称1_第2页
2/23
各种常用电子元件符号及其名称1_第3页
3/23
1 各种常用电子元件符号 二极管 变容二极管 表示符号:D 表示符号:D 双向触发二极管 稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管 桥式整流二极管 表示符号:ZD,D 表示符号:D 2 肖特基二极管 隧道二极管 隧道二极管 光敏二极管或光电接收二极管 发光二极管 双色发光二极管 表示符号:LED 表示符号:LED 光敏三极管或光电接收三极管 单结晶体管(双基极二极管) 表示符号:Q,VT 表示符号:Q,VT 3 复合三极管 NPN 型三极管 表示符号:Q,VT 表示符号:Q,VT PNP 型三极管 PNP 型三极管 表示符号:Q,VT 表示符号:Q,VT NPN 型三极管 带阻尼二极管 NPN 型三极管 表示符号:Q,VT 表示符号:Q,VT 带阻尼二极管及电阻 NPN 型三极管 表示符号:Q,VT 表示符号:Q,VT 4 带阻尼二极管 IGBT 场效应管 表示符号:Q,VT 电子元器件符号图形 接面型场效应管 P-JFET 接面型场效应管 N-JFET 场效应管增强型 P-MOS 场效应管增强型 N-MOS 场效应管耗尽型 P-MOS 场效应管耗尽型 N-MOS 5 电阻 电阻器或固定电阻 表示符号:R 电阻 电阻器或固定电阻 表示符号:R 电位器 可调电阻 表示符号:VR,RP,W 表示符号:VR,RP,W 电位器 可调电阻 表示符号:VR,RP,W 表示符号:VR,RP,W 三脚消磁电阻 二脚消磁电阻 表示符号:RT 表示符号:RT 压敏电阻 表示符号:RZ,VAR 热敏电阻 表示符号:RT 6 光敏电阻 电容(有极性电容) CDS 表示符号: 电容(有极性电容) 可调电容 表示符号:C 表示符号:C 电容(无极性电容) 四端光电光电耦合器 表示符号:C 表示符号:IC,N 六端光电光电耦合器 表示符号:IC,N 电子元器件符号图形 7 单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振 石英晶体振荡器 表示符号:X 晶振 石英晶体振荡器 石英晶体滤波器 表示符号:X 表示符号:X 双列集成电路 单列集成电路 表示符号:IC 或 U 表示符号:IC 或 U 8 运算放大器 倒相放大器 AND gate 非门 OR gate 或门 NAND gate 与非门 NOR gate 或非门 保险管 保险管 表示符号:F 表示符号:F 9 变压器 永久磁铁电感 表示符号:T 表示符号:L 带铁芯电感线圈 表示符号:L 继电器 继电器 线路输入端子 电子元器件符号图形 10 按键开关 双极开关 表示符号:S 扬声器 电池 或直流电源 电池 或直流电源 电流源 特别重要的 公共接地端 AC 交流 DC 直流 11 恒压源 恒流源 信号源 G N D 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 23 优酷会员账号共享,迅雷会员账号分享,爱奇艺 VIP 会员共享账号 http://www.bakeyachi.com/ ujSnu19gbi4A
