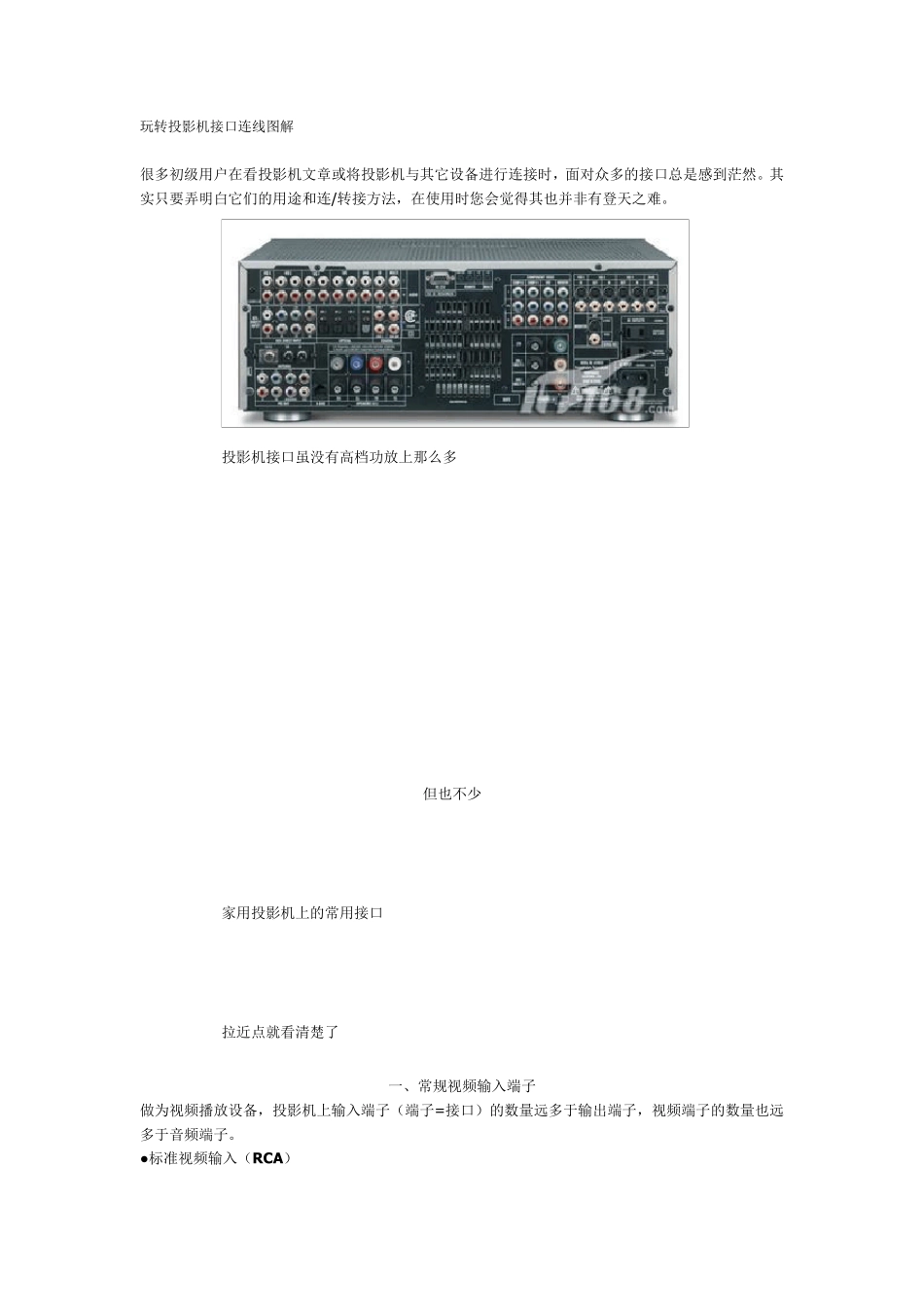

玩转投影机接口连线图解 很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。 投影机接口虽没有高档功放上那么多 但也不少 家用投影机上的常用接口 拉近点就看清楚了 一、常规视频输入端子 做为视频播放设备，投影机上输入端子（端子= 接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。 ●标准视频输入（RCA） RCA 是莲花插座的英文简称，RCA 输入输出是最常见的音视频输入和输出接口，也被称AV 接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。但由于 AV 接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。 音频转 RCA 线 RCA 转接延长头 插入示意图 白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV 线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。 不要小瞧了 RCA，其也有做工不错的高档货 ●S 端子 标准 S 端子 标准 S 端子连接线 音频复合视频S 端子色差常规连接示意图 S 端子（S-Video ）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y 与色度信号C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。 一般 DVD 或 VCD、TV、PC 都具备 S 端子输出功能，投影机可通过专用的S 端子线与这些设备的相应端子连接进行视频输入。 显卡上配置的9针增强 S 端子，可转接色差 S 端子转接线 欧洲插转色差、S 端子和 AV 与电脑S 端子连接需使用专用线，如VIVO 线 S 端子在一些投影机厂家的称呼只中又被称为mini-DIN 接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。 mini-DIN 接口和转接头 6芯mini-DIN 接口转接VGA 线 mini-DIN 接口转RCA 连接头 8芯的mini-DIN 接口 9芯mini-DIN 接口转S...
