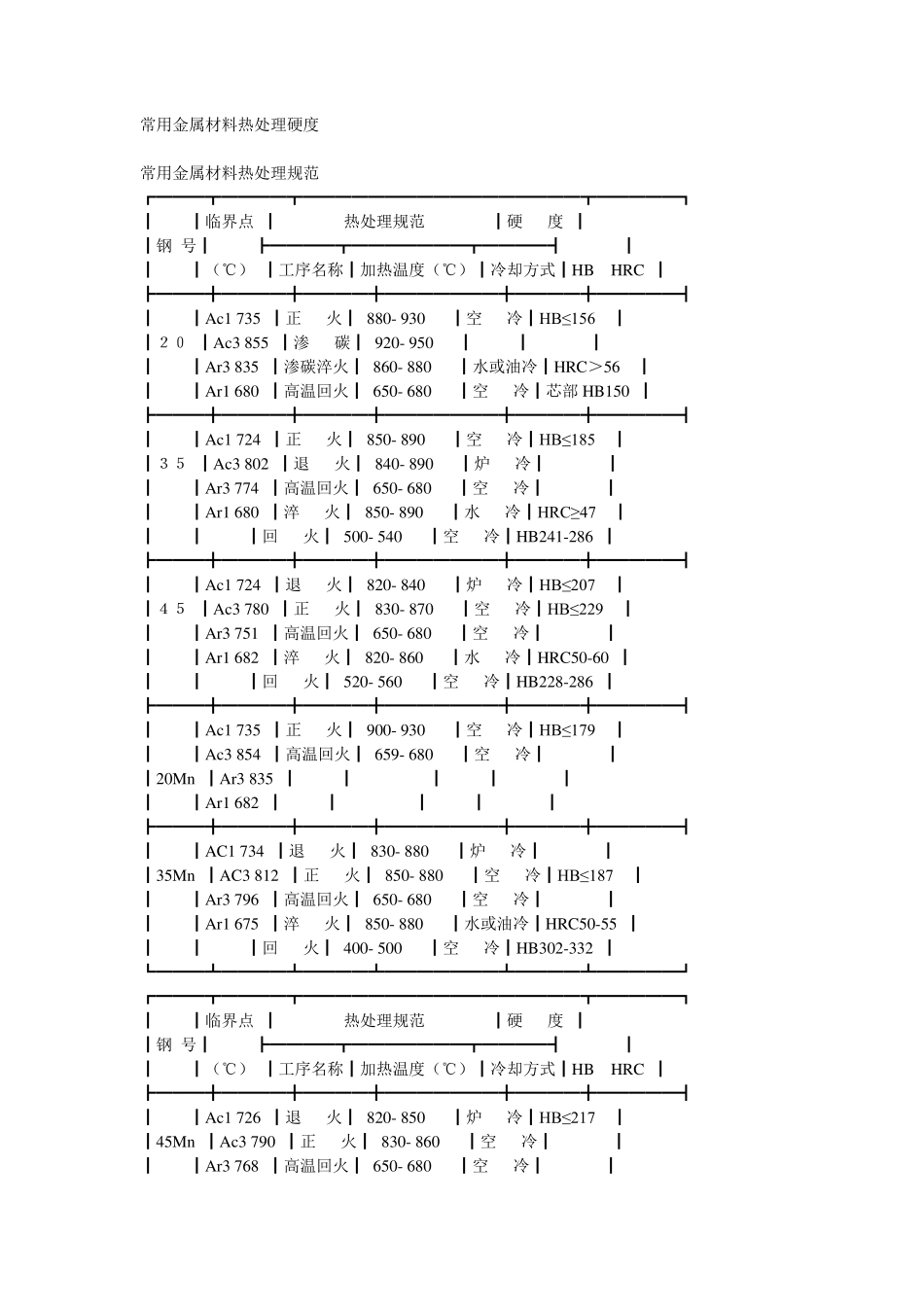

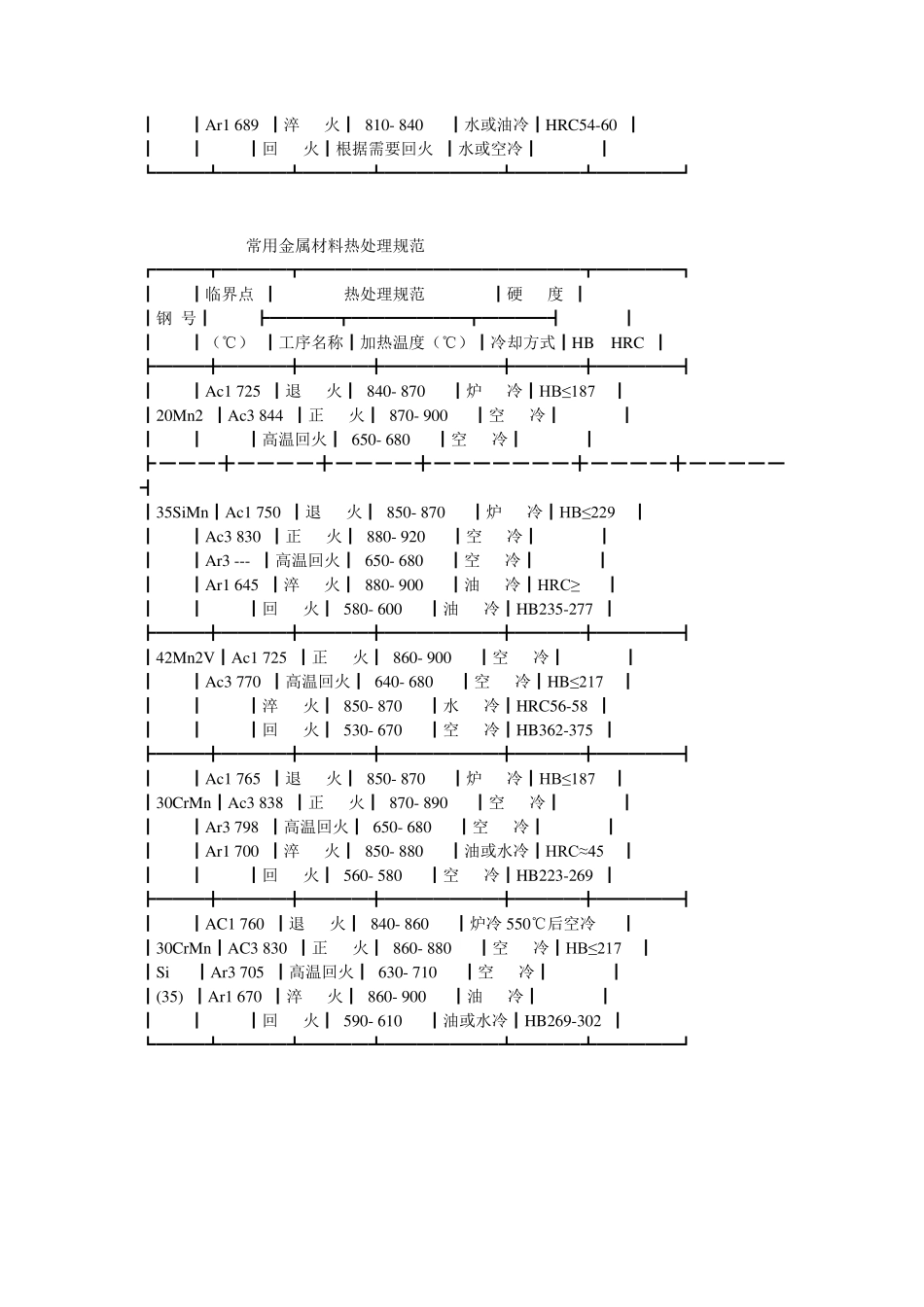

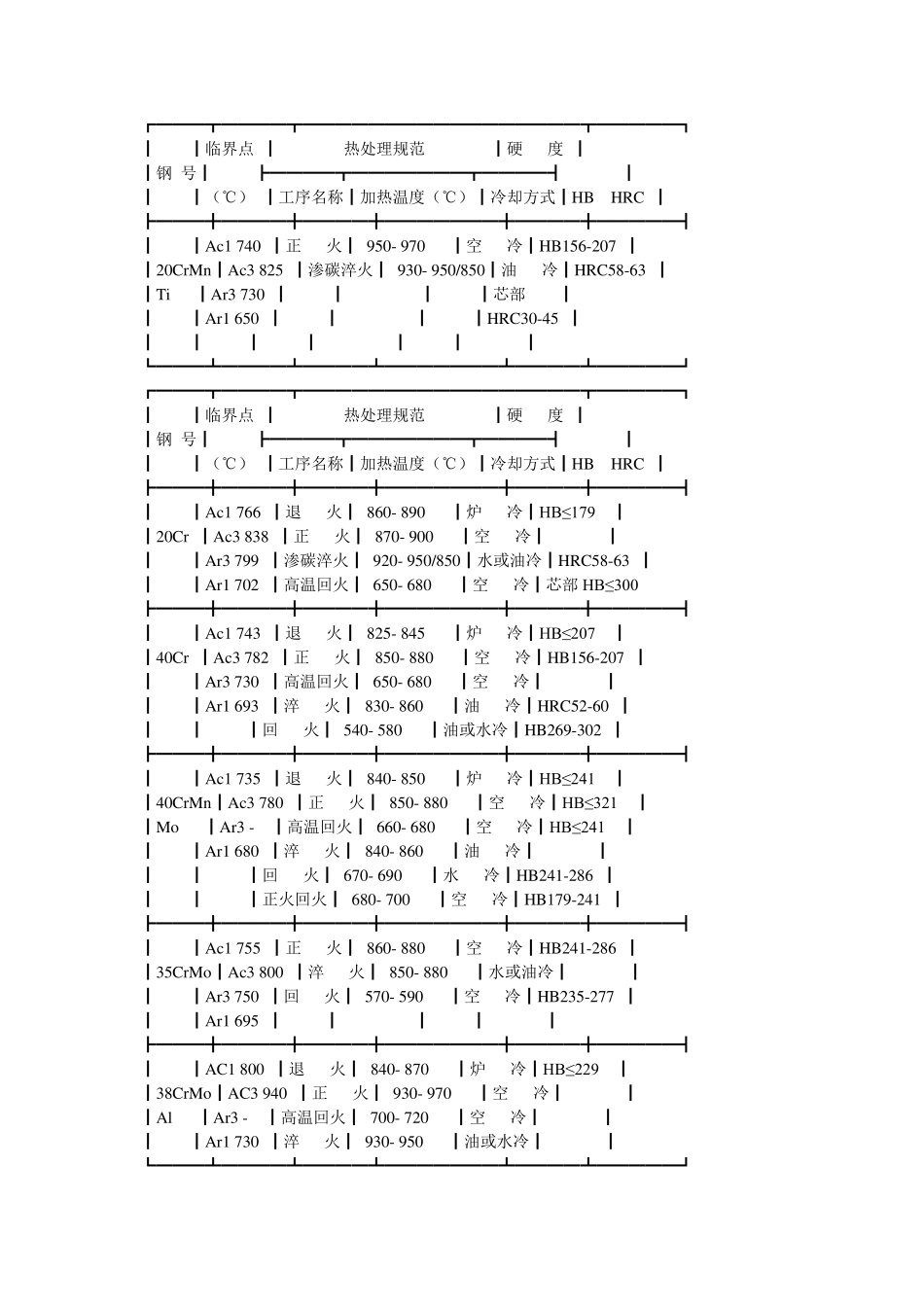

常用金属材料热处理硬度 常用金属材料热处理规范 ┏━━━┳━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━┓ ┃ ┃临界点 ┃ 热处理规范 ┃硬 度 ┃ ┃钢 号┃ ┣━━━━┳━━━━━━━┳━━━━┫ ┃ ┃ ┃（℃） ┃工序名称┃加热温度（℃）┃冷却方式┃HB HRC ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫ ┃ ┃Ac1 735 ┃正 火┃ 880- 930 ┃空 冷┃HB≤156 ┃ ┃２０ ┃Ac3 855 ┃渗 碳┃ 920- 950 ┃ ┃ ┃ ┃ ┃Ar3 835 ┃渗碳淬火┃ 860- 880 ┃水或油冷┃HRC＞56 ┃ ┃ ┃Ar1 680 ┃高温回火┃ 650- 680 ┃空 冷┃芯部 HB150 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫ ┃ ┃Ac1 724 ┃正 火┃ 850- 890 ┃空 冷┃HB≤185 ┃ ┃３５ ┃Ac3 802 ┃退 火┃ 840- 890 ┃炉 冷┃ ┃ ┃ ┃Ar3 774 ┃高温回火┃ 650- 680 ┃空 冷┃ ┃ ┃ ┃Ar1 680 ┃淬 火┃ 850- 890 ┃水 冷┃HRC≥47 ┃ ┃ ┃ ┃回 火┃ 500- 540 ┃空 冷┃HB241-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫ ┃ ┃Ac1 724 ┃退 火┃ 820- 840 ┃炉 冷┃HB≤207 ┃ ┃４５ ┃Ac3 780 ┃正 火┃ 830- 870 ┃空 冷┃HB≤229 ┃ ┃ ┃Ar3 751 ┃高温回火┃ 650- 680 ┃空 冷┃ ┃ ┃ ┃Ar1 682 ┃淬 火┃ 820- 860 ┃水 冷┃HRC50-60 ┃ ┃ ┃ ┃回 火┃ 520- 560 ┃空 冷┃HB228-286 ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫ ┃ ┃Ac1 735 ┃正 火┃ 900- 930 ┃空 冷┃HB≤179 ┃ ┃ ┃Ac3 854 ┃高温回火┃ 659- 680 ┃空 冷┃ ┃ ┃20Mn ┃Ar3 835 ┃ ┃ ┃ ┃ ┃ ┃ ┃Ar1 682 ┃ ┃ ┃ ┃ ┃ ┣━━━╋━━━━╋━━━━╋━━━━━━━╋━━━━╋━━━━━┫ ┃ ┃AC1 734 ┃退 火┃ 830- 880 ┃炉 冷┃ ┃ ┃35Mn ┃AC3 812 ┃正 火┃ 850- 880 ┃空 冷┃HB≤187 ┃ ┃ ┃Ar3 796 ┃高温回火┃ 650- 680 ┃空 冷┃ ┃ ┃ ┃Ar1 675 ┃淬 火┃ 850- 880 ┃水或油冷┃HRC50-55 ┃ ┃ ┃ ┃回 火┃ 400- 500 ┃空 冷┃HB302-332 ┃ ┗━━━┻━━━━...
