各种电脑接口简介(配图)

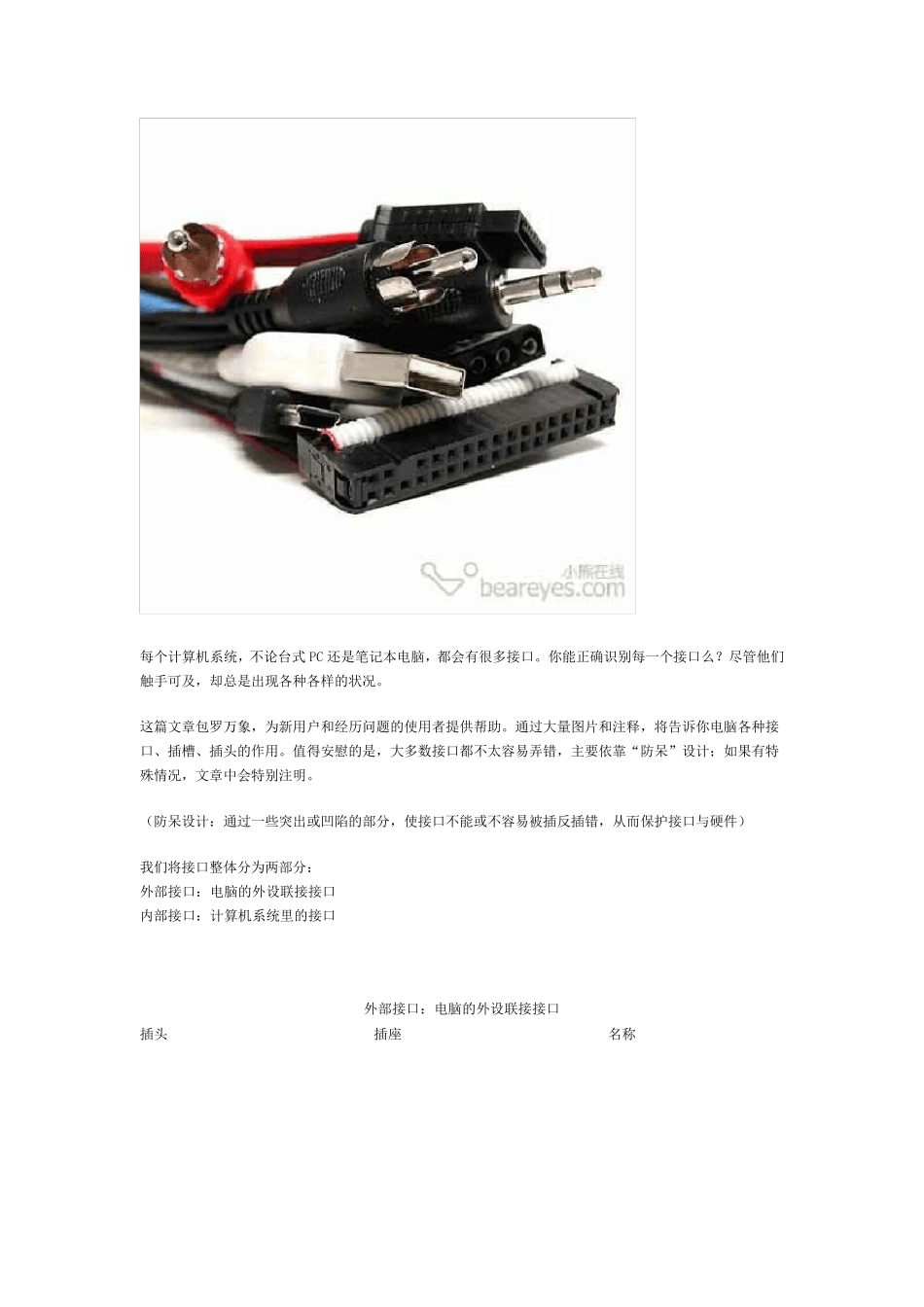

每个计算机系统，不论台式PC 还是笔记本电脑，都会有很多接口。你能正确识别每一个接口么？尽管他们触手可及，却总是出现各种各样的状况。 这篇文章包罗万象，为新用户和经历问题的使用者提供帮助。通过大量图片和注释，将告诉你电脑各种接口、插槽、插头的作用。值得安慰的是，大多数接口都不太容易弄错，主要依靠“防呆”设计；如果有特殊情况，文章中会特别注明。 （防呆设计：通过一些突出或凹陷的部分，使接口不能或不容易被插反插错，从而保护接口与硬件） 我们将接口整体分为两部分： 外部接口：电脑的外设联接接口 内部接口：计算机系统里的接口 外部接口：电脑的外设联接接口 插头 插座 名称 USB IEEE 1394/ Firewire / i.Link / 火线 Cinch / RCA PS/2 键盘鼠标接口 VGA 显示器视频接口 DVI 数字视频接口 RJ45 (LAN /ISDN) 网线接口 RJ11 (Modem / 电话) S-Video (Hosiden) 内部接口：计算机系统里的接口 插头 插座 名称 SATA (Serial ATA) PATA (Parallel ATA / UltraDMA/133 / IDE) agp(Graphics Cards) PCIe (pciExpress) PCI POWER 电源接口 外部接口：USB Universal Serial Bus (USB)万用串行总线，被设计为联接各种外部设备。譬如鼠标、键盘、移动硬盘、数码相机、VoIP 电话（Skype）或打印机。理论上一个 USB 控制器，可以联接127 个 USB 设备（当然，理想与现实总是有些差距^_^）。USB 1.1 峰值传输速率为12Mbps，USB 2.0 峰值为480Mbps。USB 2.0 可以向下兼容，当 USB 2.0 设备插入 1.1 接口，将只有 12Mbps 的传输速率。USB 可以通过线缆传送电力，能够为移动硬盘提供电能（最大 500mA、5V）。 USB 接口分为三种： 接口类型 A：通常在 PC 上出现 接口类型 B：通常在 USB 设备上出现 Mini-USB：数码相机和摄像机、移动硬盘等设备经常使用。 左侧为最常见的A 类型USB 接口，右侧是B 类型USB 接口。 USB 延长线接头（最长不应该超过 16.4 英尺/5 米） Mini-USB 接口 USB LOGO USB 分插接头，通过2 个USB 接口供电，获得更大电能。譬如为USB 移动硬盘供电，500mA×2＝1000mA。 USB 接口电池冲电器。以 USB 供电为电池充电。 USB->PS/2 转接头，很多鼠标会付送这种转接头。不过有些 USB 键盘并不能使用转接头。 外部接口：IEEE 1394/ Firewire / i.Link / 火线 一边是6-PIN IEEE1394 接口，...
