各种管材的链接方式

各种管材的链接方式_第1页
1/14
各种管材的链接方式_第2页
2/14
各种管材的链接方式_第3页
3/14

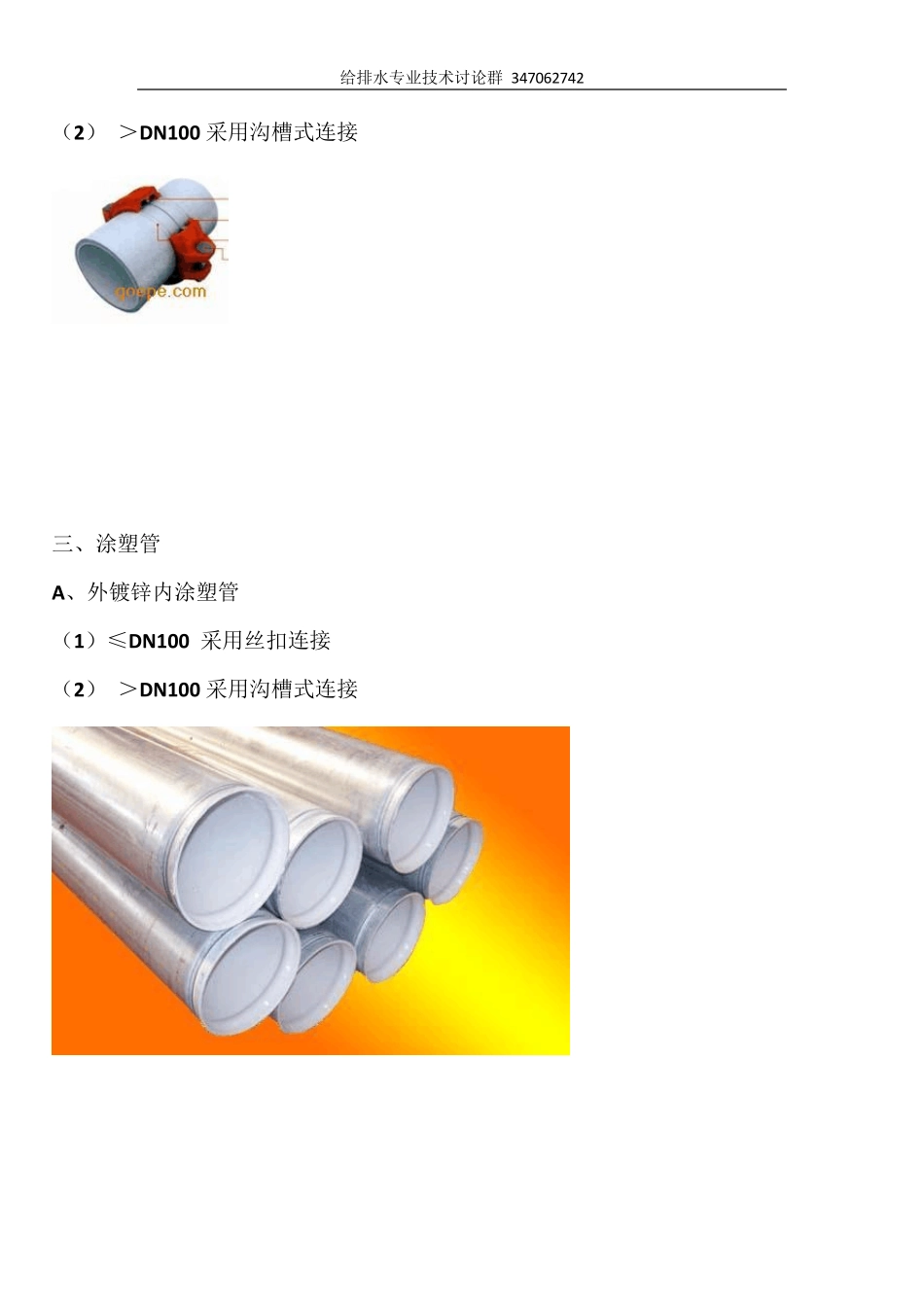

给排水专业技术讨论群 347062742 给水系统管材 一、PP-R PE 等塑料给水管: 热熔连接 二、内衬塑钢管: (1)≤DN100 采用丝扣连接 给排水专业技术讨论群 347062742 (2) >DN100 采用沟槽式连接 三、涂塑管 A、外镀锌内涂塑管 (1)≤DN100 采用丝扣连接 (2) >DN100 采用沟槽式连接 给排水专业技术讨论群 347062742 B、内外涂塑管 (1) DN15~DN100 采用丝扣连接 (2) DN65~DN400 沟槽式连接 (3) 适用任意管径 法兰连接 四、铜管 ⑴卡套式连接:通过拧紧螺母,使配件内套入铜管的鼓型铜圈压缩紧固,封堵管道连接处缝隙的连接方式。 给排水专业技术讨论群 347062742 ⑵冷压式连接:将有橡胶密封圈的承口管件,用专用工具压紧管口处,起密封和紧固作用连接管道的方式。 ⑶法兰式连接:铜管通过钎焊黄铜法兰,或加工成翻边形式加铜制活套法兰,形成法兰式接头,由螺栓、螺母实施法兰式连接。 ⑷钎焊连接:利用熔点比铜管低的钎料和铜管一起加热,在铜管不熔化的情况下,钎料熔化后润湿并填充进连接处的缝隙中,形成钎焊缝,钎料和铜管之间相互溶解和扩散,从而得到牢固的结合的方式。 给排水专业技术讨论群 347062742 五、薄壁不锈钢管 一、挤压式连接方式: 1、卡压式连接 2、环压式连接 3 、 双 卡 压 式 ( 双 挤 压 式 ) 连 接 4 、 内 插 卡 压 式 连 接 二、扩环式连接方式 1、凸环式连接 2、卡凹式连接 给排水专业技术讨论群 347062742 3 锁扩式连接 备注:公称尺寸为D N 100 及以下的薄壁不锈钢管宜采用挤压式连接方式;公称尺寸为D N 100 以上的薄壁不锈钢管宜采用扩环视连接方式或沟槽式、卡箍式或法兰式连接方式;焊接连接方式可用于各种管径薄壁不锈钢管的连接。 三、传统连接方式 1、沟槽式(卡箍式)连接 2、法兰式连接 四、焊接连接方式 1、承插式氩弧焊连接 2、对接式氩弧焊连接 给排水专业技术讨论群 347062742 排水系统管材 一、 PVC 系列塑料排水管: 宜采用承插式粘接连接 二、 HDPE 排水管 1、电熔连接 给排水专业技术讨论群 347062742 2、胶圈连接方式(承插连接) 3、法兰连接 给排水专业技术讨论群 347062742 4 、电熔管箍连接 给排水专业技术讨论群 347062742 5、对焊连接 三、 柔性接口机制排水铸铁管 1、 法兰承插连接 2、 卡箍式连接 给排水专业技术讨论群 347062742 消防系统管材 一、 ...
