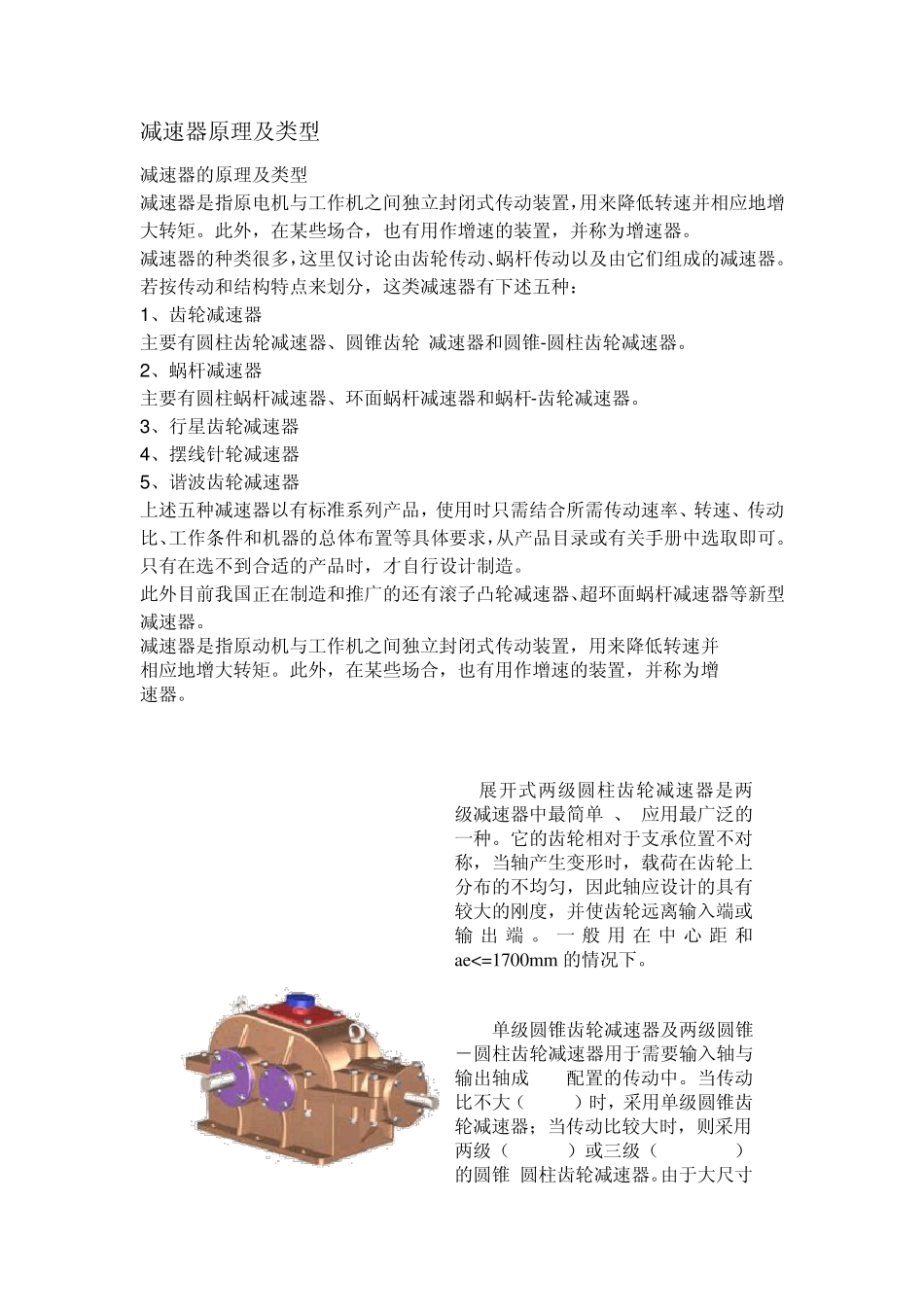

各类型减速机原理_第1页
1/6

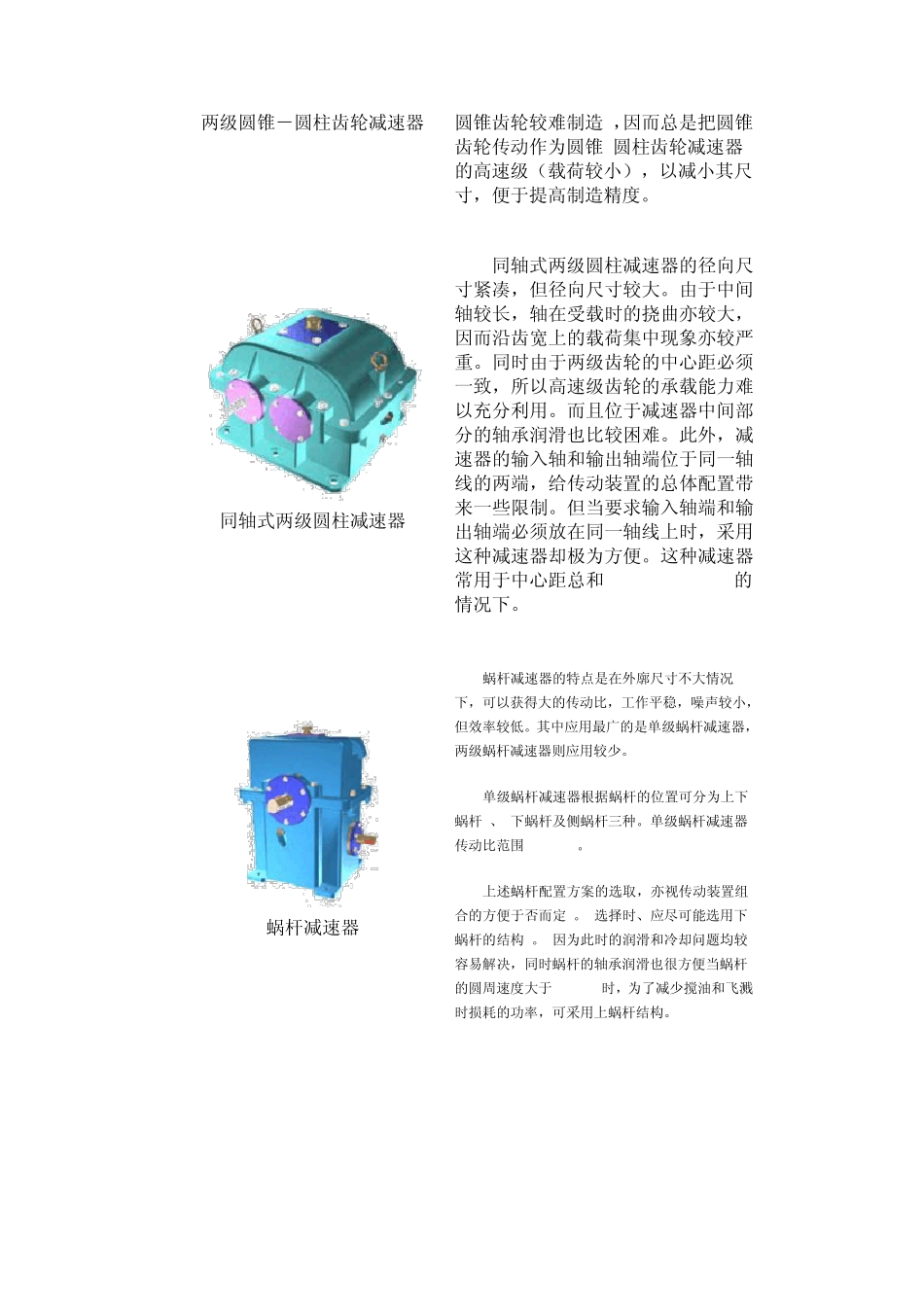

各类型减速机原理_第2页
2/6
各类型减速机原理_第3页
3/6
减速器原理及类型 减速器的原理及类型 减速器是指原电机与工作机之间独立封闭式传动装置,用来降低转速并相应地增大转矩。此外,在某些场合,也有用作增速的装置,并称为增速器。 减速器的种类很多,这里仅讨论由齿轮传动、蜗杆传动以及由它们组成的减速器。若按传动和结构特点来划分,这类减速器有下述五种: 1 、齿轮减速器 主要有圆柱齿轮减速器、圆锥齿轮 减速器和圆锥-圆柱齿轮减速器。 2 、蜗杆减速器 主要有圆柱蜗杆减速器、环面蜗杆减速器和蜗杆-齿轮减速器。 3 、行星齿轮减速器 4 、摆线针轮减速器 5 、谐波齿轮减速器 上述五种减速器以有标准系列产品,使用时只需结合所需传动速率、转速、传动比、工作条件和机器的总体布置等具体要求,从产品目录或有关手册中选取即可。只有在选不到合适的产品时,才自行设计制造。 此外目前我国正在制造和推广的还有滚子凸轮减速器、超环面蜗杆减速器等新型减速器。 减速器是指原动机与工作机之间独立封闭式传动装置,用来降低转速并相应地增大转矩。此外,在某些场合,也有用作增速的装置,并称为增速器。 展开式两级圆柱齿轮减速器是两级减速器中最简单 、 应用最广泛的一种。它的齿轮相对于支承位置不对称,当轴产生变形时,载荷在齿轮上分布的不均匀,因此轴应设计的具有较大的刚度,并使齿轮远离输入端或输 出 端 。一 般 用在中 心 距 和ae<=1700m m 的情况下。 单级圆锥齿轮减速器及两级圆锥-圆柱齿轮减速器用于需要输入轴与输出轴成 90D配置的传动中。当传动比不大(i=1~6)时,采用单级圆锥齿轮减速器;当传动比较大时,则采用两级(i=6~35)或三级(i=35~208)的圆锥-圆柱齿轮减速器。由于大尺寸两级圆锥-圆柱齿轮减速器 圆锥齿轮较难制造 ,因而总是把圆锥齿轮传动作为圆锥-圆柱齿轮减速器的高速级(载荷较小),以减小其尺寸,便于提高制造精度。 同轴式两级圆柱减速器 同轴式两级圆柱减速器的径向尺寸紧凑,但径向尺寸较大。由于中间轴较长,轴在受载时的挠曲亦较大,因而沿齿宽上的载荷集中现象亦较严重。同时由于两级齿轮的中心距必须一致,所以高速级齿轮的承载能力难以充分利用。而且位于减速器中间部分的轴承润滑也比较困难。此外,减速器的输入轴和输出轴端位于同一轴线的两端,给传动装置的总体配置带来一些限制。但当要求输入轴端和输出轴端必须放在同一轴线上时,采用这种减速器却极为方便。这种减速器常用于中心距总和 ae=100~1000m...
